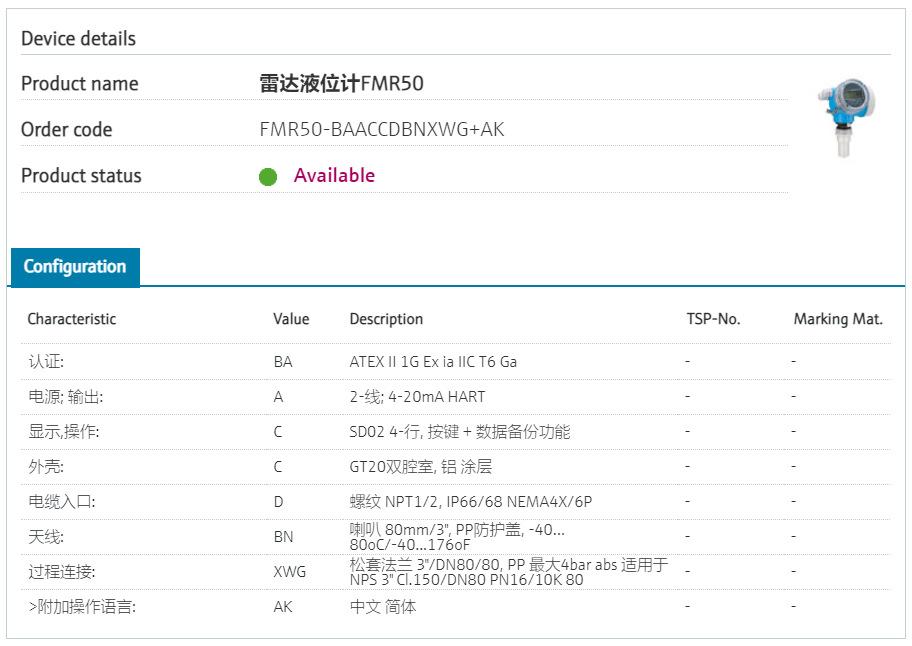

Medidor de nível de radar FMR50-BAACCDBNXWG+AK
Medição de radar
Princípio do tempo de viagem
Micropiloto FMR50
Instrumento básico para medição de nível
Especificações do produto
precisão de medição
+/- 2 mm (0,08 pol.)
Temperatura do processo
-40...+130 °C
(-40...+266°F)
Pressão do processo (pressão absoluta)/limite máximo de sobrepressão
Vácuo...3 bar
(Vácuo...43,5 psi)
Distância máxima de medição
Padrão: 30 m (98 pés)
Com dinâmica avançada: 40 m (131 pés)
Principais partes molhadas
PVDF,PTFE,Viton,PP,PBT
Especificações completas
Áreas de aplicação
O Micropilot FMR50 é ideal para aplicações simples, como piscinas e tanques, bem como medições de utilidades. O Micropilot FMR50 é usado para medição de nível contínua e sem contato de líquidos, pastas e lamas. A medição não é afetada por alterações no meio, mudanças de temperatura, cobertura de gás ou vapor. O aplicativo SmartBlue pode ser acessado remotamente através do módulo Bluetooth.
Antena tipo corneta encapsulada em PVDF ou PP.
Conexão ao processo: rosca de 1½", suporte de montagem ou flange deslizante
Faixa de temperatura: -40 a +130°C (-40 a +266°F)
Faixa de pressão: -1 a +3 bar (-14,5 a +43,5 psi)
Grande faixa de medição: 30 m (98 pés), 40 m (131 pés) Aumento de potência
Erro de precisão: ± 2mm
Banda K: 26 GHz
Certificação internacional à prova de explosão, proteção contra transbordamento WHG, SIL, protocolo linear de 5 pontos
Vantagem
Medição confiável e sem contato, não afetada por mudanças nas condições do meio e do processo
Unidade de armazenamento de dados integrada HistoROM para comissionamento, reparo e diagnóstico rápidos
Alta confiabilidade de medição, baseada no cálculo de rastreamento multieco, medição precisa pode ser alcançada mesmo se houver obstáculos no armazém
O processo de desenvolvimento de hardware e software está em conformidade com a norma IEC 61508. Um único instrumento atende ao SIL2 e a redundância homogênea atende ao SIL3.
Tecnologia Heartbeat para operações eficientes e seguras da planta durante todo o ciclo de vida
Integração perfeita em sistemas de controle ou gerenciamento de ativos, conceito de operação guiada intuitiva (no local ou através do sistema de controle)
Passe na certificação de teste SIL e WHG oficial do mundo, economizando tempo e custos econômicos
Princípio de medição
Medidor de nível de radar
Recursos/Aplicativos
Adequado para medição de nível básico de líquidos, lamas e lamas; não é afetado por mudanças de meio, flutuações de temperatura, cavitação ou vapor;
Antena de chifre PVDF ou PP totalmente preenchida
Características
Certificado SIL 2 de acordo com IEC 61508
O rastreamento de eco multipercurso garante segurança e confiabilidade
Unidade de armazenamento de dados inteligente HistoROM
Poder/comunicação
Dois fios (HART, PROFIBUS PA, FOUNDATION Fieldbus)
4 Limites (HART)
frequência
Banda K (cerca de 26 GHz)
precisão de medição
+/- 2 mm (0,08 pol.)
temperatura ambiente
-40...+80 °C
(-40...+176°F)
Temperatura do processo
-40...+130 °C
(-40...+266°F)
Pressão do processo (pressão absoluta)/limite máximo de sobrepressão
Vácuo...3 bar
(Vácuo...43,5 psi)
Principais partes molhadas
PVDF,PTFE,Viton,PP,PBT
Conexão de processo
Fio:
G1 1/2、MNPT1 1/2
Mesa:
UNI DN80...DN150 (3"...6")
Distância máxima de medição
Padrão: 30 m (98 pés)
Com dinâmica avançada: 40 m (131 pés)
comunicação
4...20mA HART
PROFIBUS PA
FUNDAÇÃO Fieldbus
Certificados e Certificações
ATEX, FM, CSA, CSA C/US, IEC Ex, TIIS, INMETRO, NEPSI, KC
certificado de segurança
Proteção contra transbordamento WHG
SIL
Opções
Unidade de exibição
Parâmetros definidos pelo usuário
Livre de PWIS
Restrições de aplicação
Fase gasosa amoniacal:
FMR54 em acalmar bem
Forte formação de acúmulo:
FMR54 com purga de ar
Baixo DK:
FMR51
Apenas resistente a PTFE:
FMR52
Medição de transferência de custódia:
FMR5xx
