Acessórios para placa-mãe de impressora 3D LV8729 driver de motor de passo 128 módulo de subdivisão alta para enviar dissipador de calor

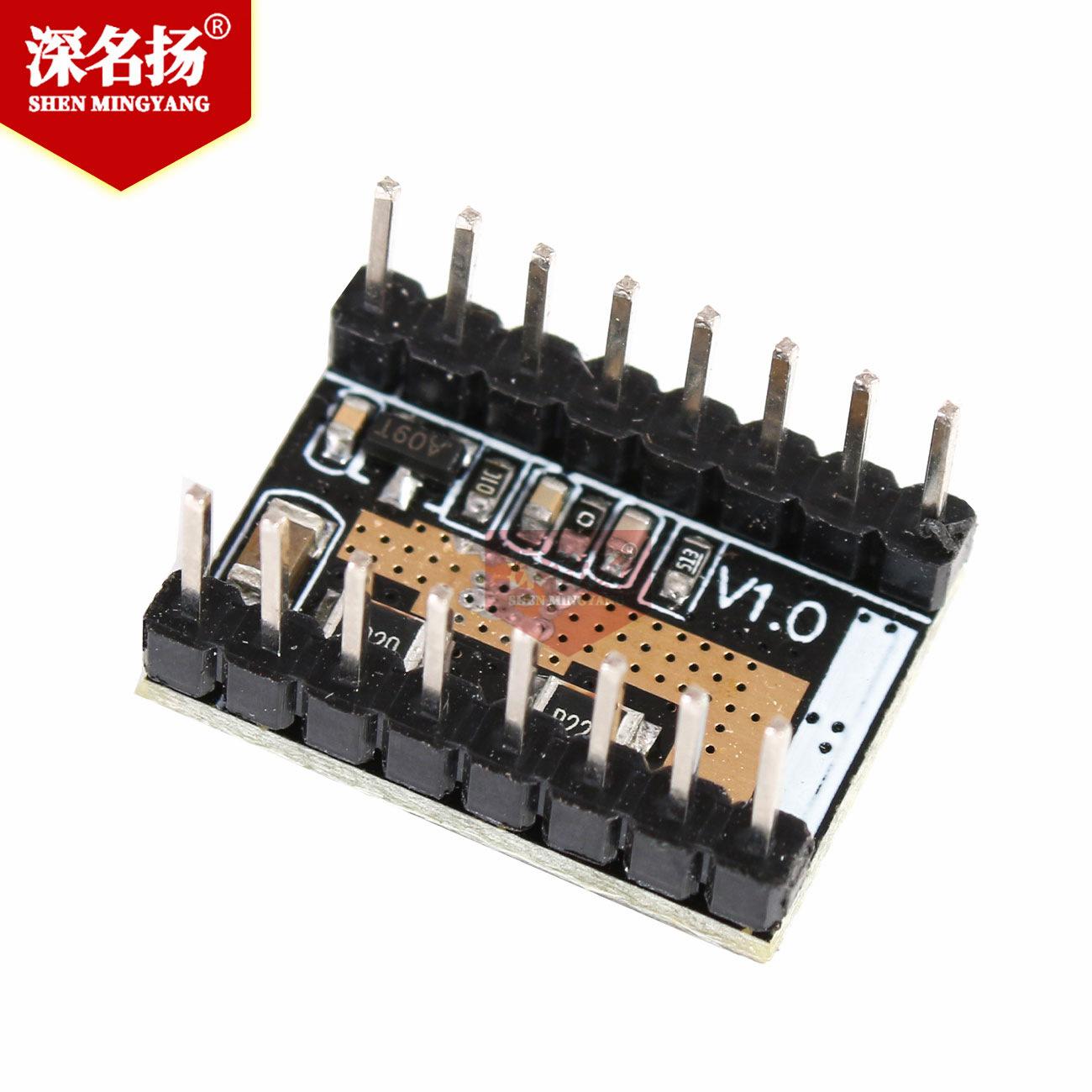

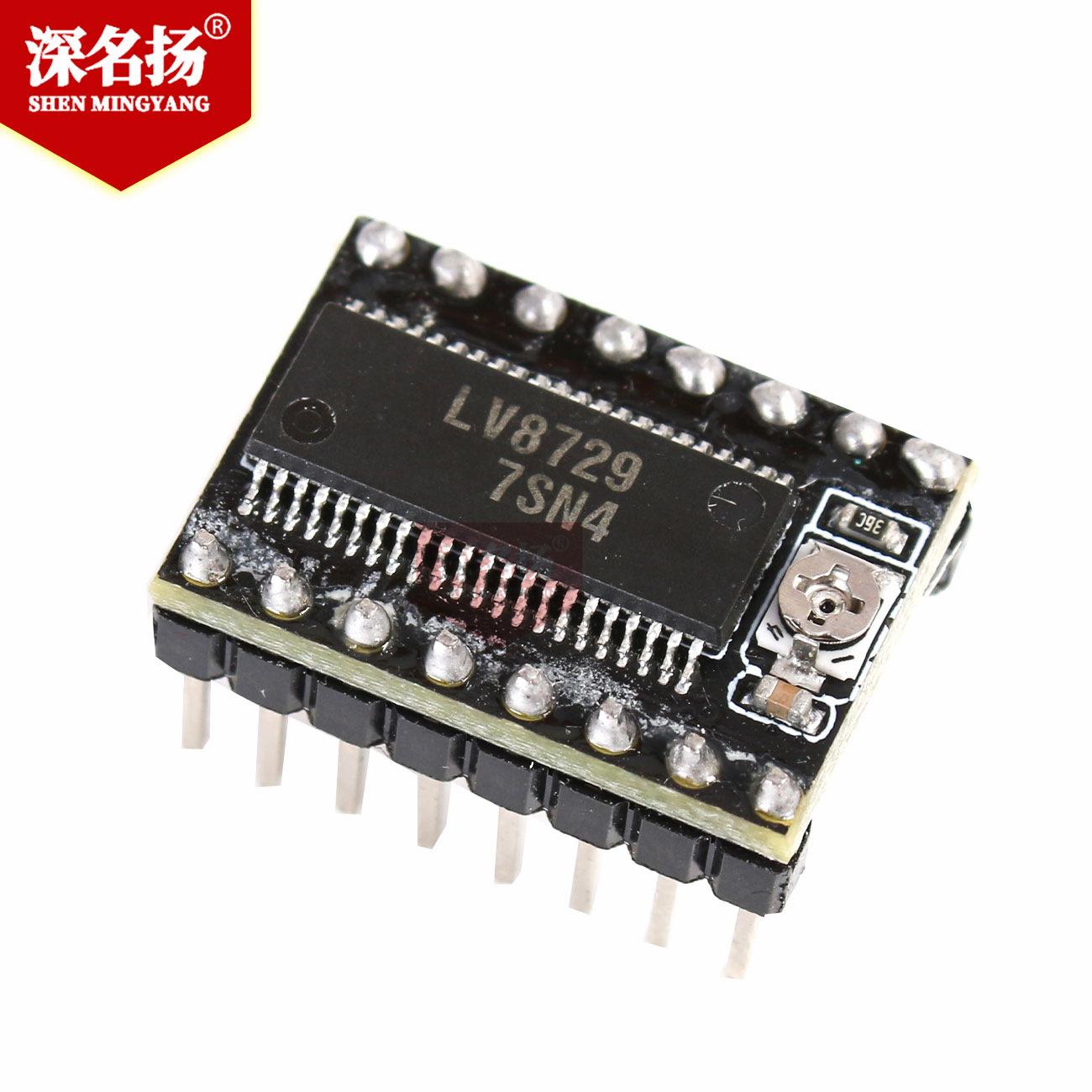

Nome do produto: módulo de driver LV 8729

Descrição do produto:

O módulo de driver LV8729, 128 subdivisões, é um módulo de driver plug-in ultrassilencioso desenvolvido para atender às necessidades do cliente para drivers de alta subdivisão. É mais fácil de usar e é a melhor escolha para criar um ambiente silencioso para a impressora.

Especificações do produto:

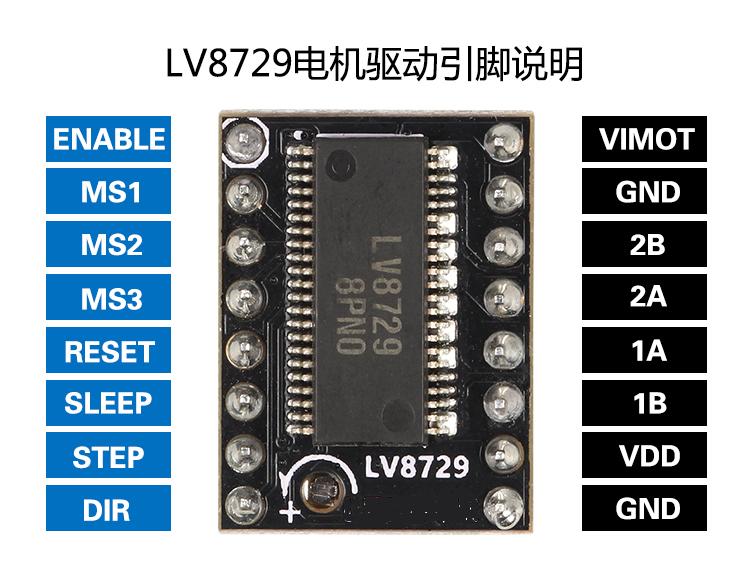

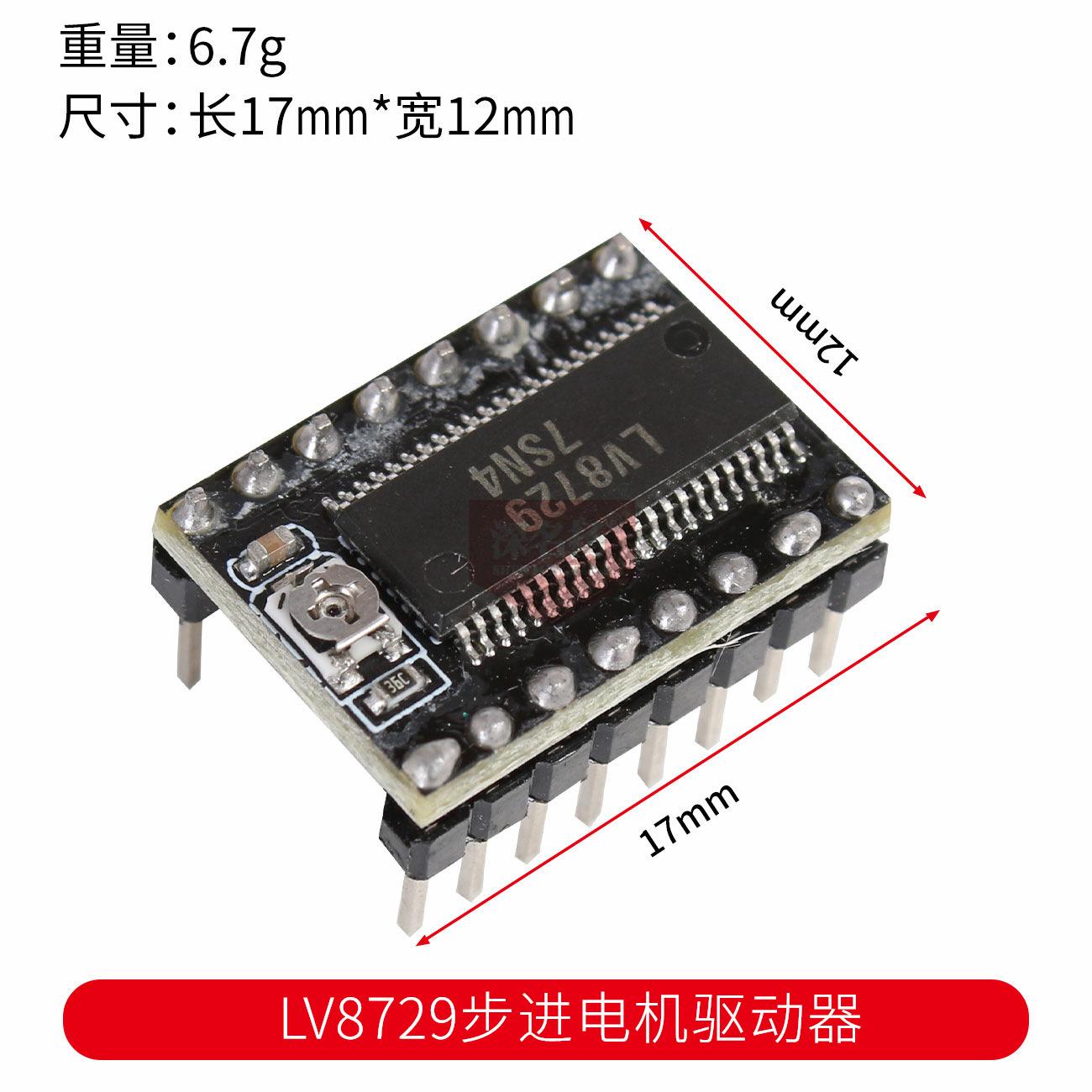

Dimensões: 1,5 mm * 2,0 mm (iguais a A4988 e DRV8825)

Corrente máxima da unidade: 1,8A (padrão de fábrica 0,8A)

Tensão máxima: 36V (geralmente 12V)

Subdivisão de suporte: 1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128;

Tecnologia do produto: placa PCB de quatro camadas

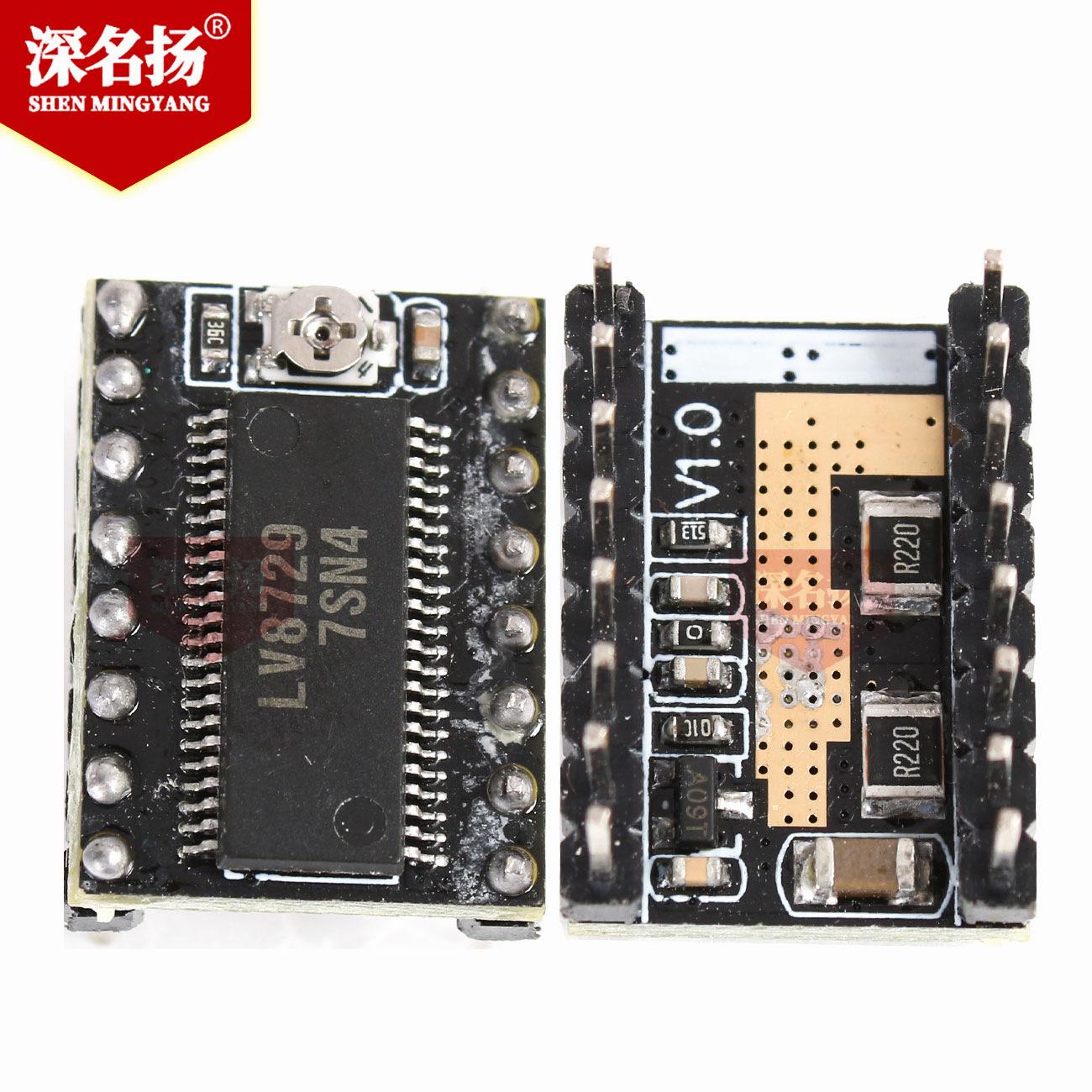

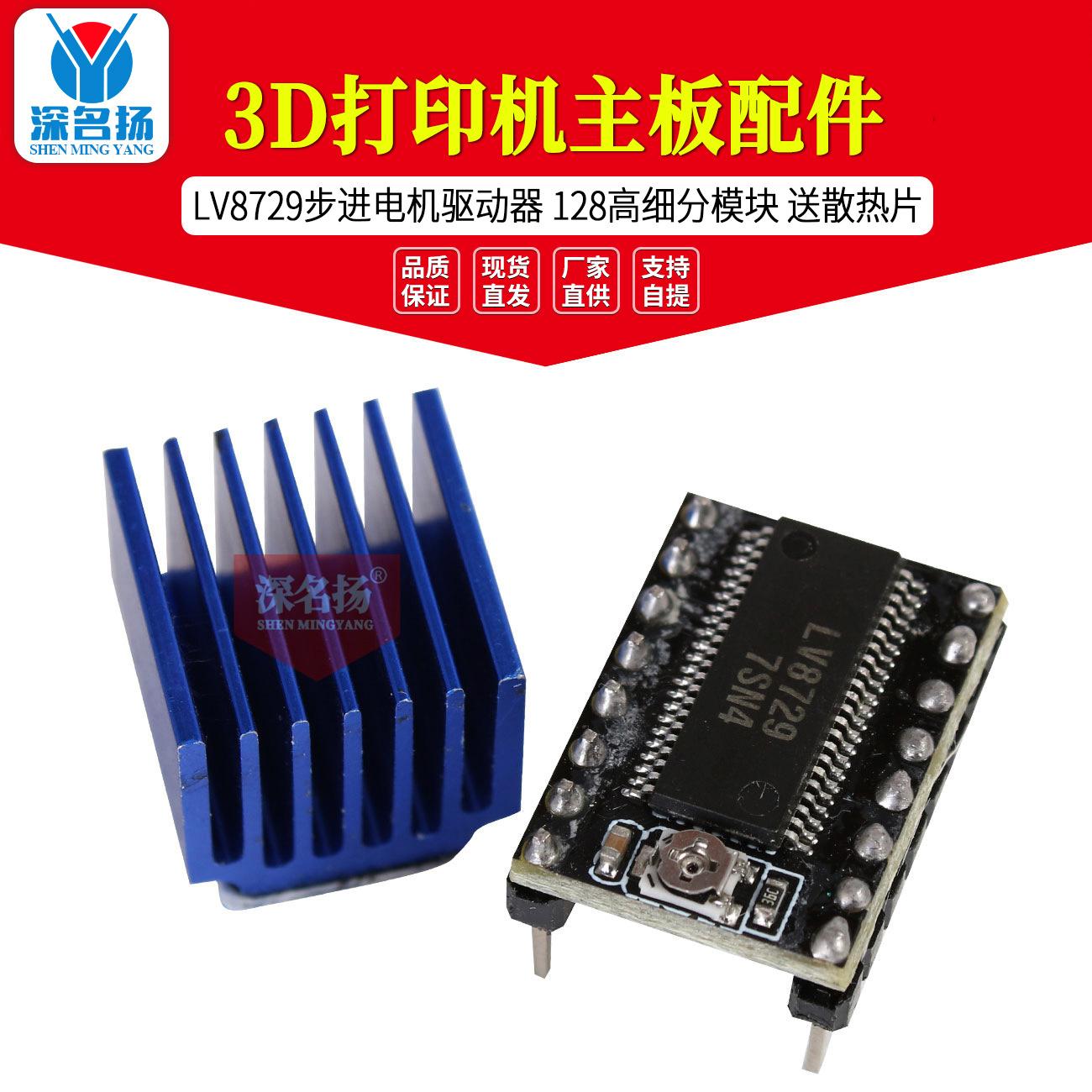

Lista de envio: Módulo LV8729 * 1, (dissipador de calor + adesivo) * 1

Peso do produto: 5g

Características:

1. Um melhor efeito ultrassilencioso pode ser alcançado em 64 ou 128 subdivisões;

2. Tensão de trabalho: 6V-36V, a tensão recomendada é 12V;

3. A corrente máxima é 1,5A, o padrão é 0,8A;

4. Subdivisão: 1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128;

5. Um dissipador de calor deve ser adicionado para melhorar a dissipação de calor (certifique-se de usar um ventilador grande para auxiliar na dissipação de calor).

Dicas: Confirme a direção antes de ligar. A conexão reversa danificará o chip.

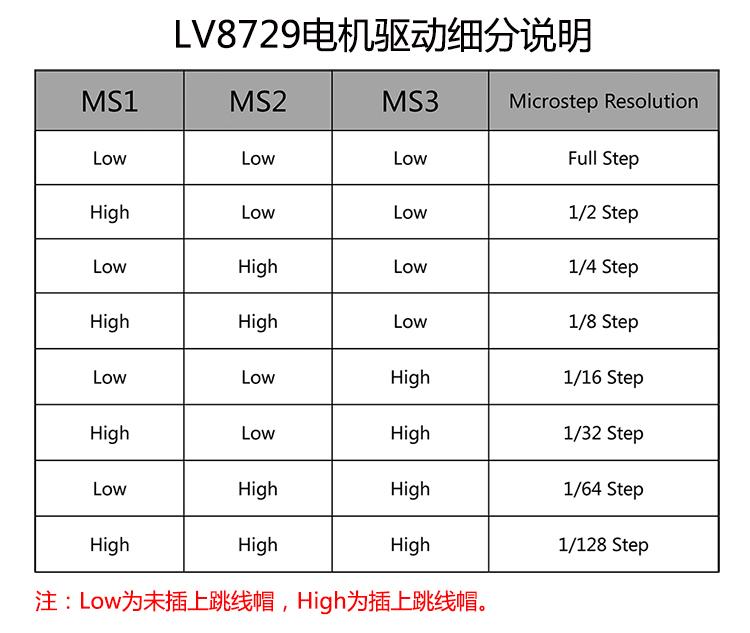

Tabela de configurações de segmento:

Os jumpers caps subdivididos da placa-mãe são M1, M2 e M3 da esquerda para a direita. O jumper cap é High quando conectado e Low quando removido. As configurações específicas são as seguintes:

Após um longo período de testes, 64 subdivisões são as melhores.

Impulsione o algoritmo e a regulação atuais

1. Algoritmo de corrente de condução: i=Vref*0,9, o Vref padrão é de cerca de 1,3v, então a corrente padrão é 1,2A e a corrente máxima é 2A!

2. Vref mede a tensão entre Gnd e a extremidade intermediária do potenciômetro, conforme mostrado na figura abaixo;

3. Certifique-se de não conectar o motor ao medir a tensão, caso contrário o driver pode queimar;

4. Ao medir a tensão, a fonte de alimentação deve estar ligada, não apenas conectada à fonte de alimentação USB.

5. Ao ajustar o potenciômetro de acionamento, certifique-se de ajustá-lo em pequenos incrementos e ajustá-lo novamente após a medição para evitar que corrente excessiva cause a queima do acionamento;

6. Ajuste no sentido horário significa aumento, ajuste no sentido anti-horário significa diminuição;

Dicas aprimoradas de dissipação de calor LV8729:

Para levar em consideração os problemas de calor, o LV8729 usa uma PCB de quatro camadas para dissipação geral de calor. Um dissipador de calor também está incluído no chip e a corrente de unidade padrão de fábrica é 1A. Devido ao grande número de subdivisões de unidade do LV8729, para garantir a operação estável da impressora 3D, qualquer módulo de unidade de motor deve dissipar ativamente o calor, como instalar um ventilador, pendurar um suporte de dissipação de calor e ligar um ventilador grande. a placa-mãe.
