AD9850/AD9851 DDS módulo gerador de sinal de onda senoidal gerador de onda quadrada Placa de Desenvolvimento
Link de dados AD9850: https://pan.baidu.com/s/1HuuUpAPj1vaJVc-RNkazxQ?pwd=ec66 Código de extração: ec66
Link de dados AD9851: https://pan.baidu.com/s/15X_GxFw4zh79ZHHlsKJqBw?pwd=8888
Código de extração: 8888

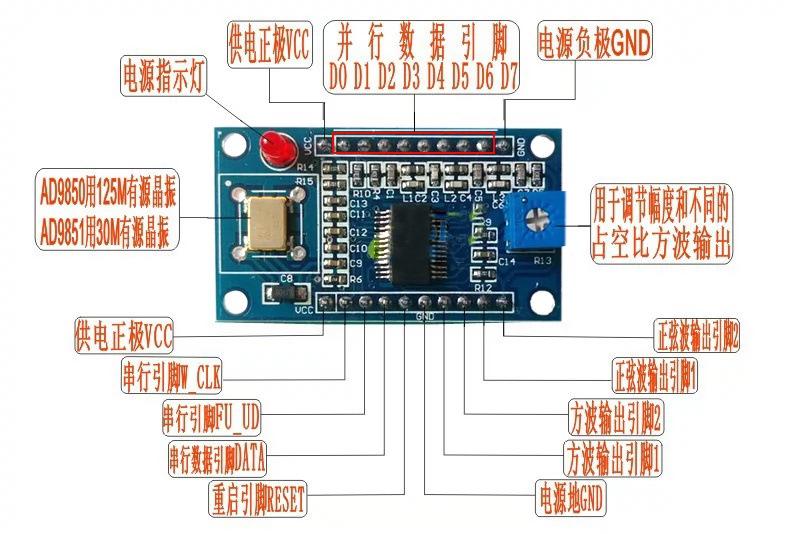

Fonte de alimentação 5VA porta de comunicação pode usar 3.3
Principais características:
* O módulo pode produzir onda senoidal e onda quadrada, 2 ondas senoidais e 2 ondas quadradas.
AD9850: 0-40 MHz
AD9851: 0-70 MHz
Depois que a frequência atinge 20-30 MHz, os harmônicos tornam-se cada vez maiores e a forma de onda torna-se cada vez mais impura.
Onda quadrada: 0-1MHz
* Use filtro passa-baixo de 70 MHz para melhorar a relação SN da forma de onda
* O pino (PIN12) para geração de referência DA é destacado para facilitar a aplicação do ajuste de amplitude da forma de onda de saída.
* A tensão de entrada de referência do comparador é gerada por um resistor variável. Ajustando o resistor, diferentes ondas quadradas de ciclo de trabalho podem ser obtidas.
* O módulo AD9850 usa um oscilador de cristal ativo de 125 MHz e o módulo AD9851 usa um oscilador de cristal ativo de 30 MHz
Principais diferenças entre AD9850 e AD9851
* A frequência máxima do clock do AD9850 é 125 MHz e a frequência máxima do clock do AD9851 é 180 MHz. A frequência máxima de saída do AD9851 é maior que a do AD9850.
* AD9850 não possui frequência 6x, mas AD9851 possui
