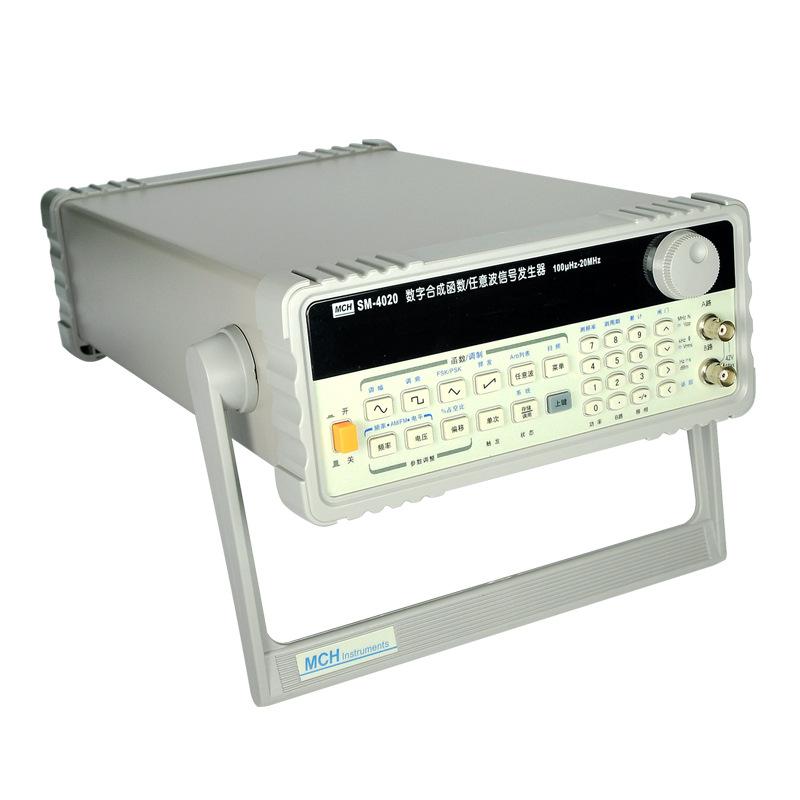

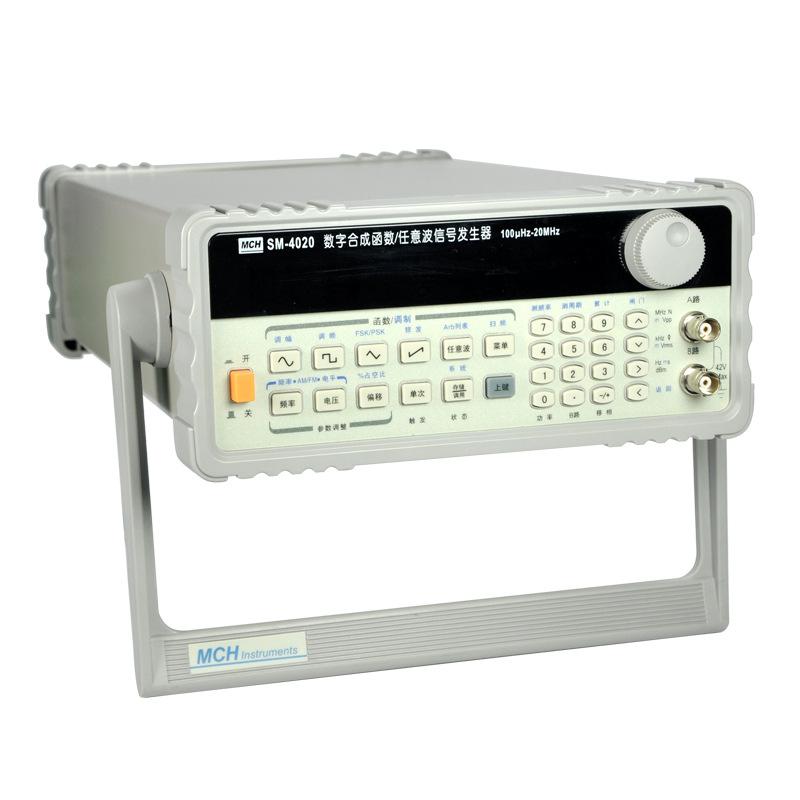

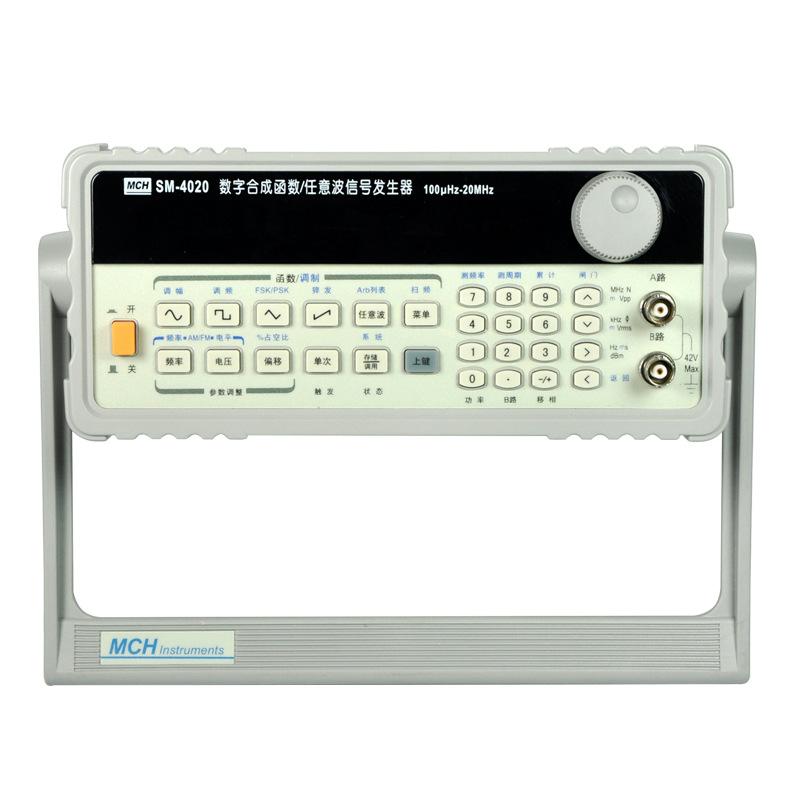

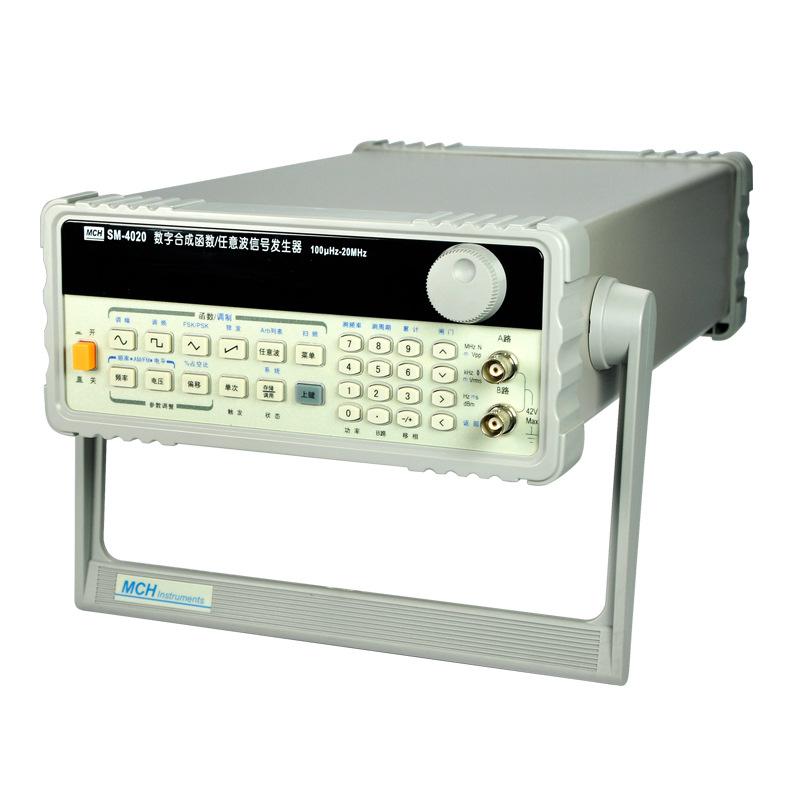

Equipamento de laboratório eletrônico gerador de sinal de função de onda arbitrária 20M40M80M120M Fabricante de instrumentos Meichuang

Modelos:SM-4010(10MHz),SM-4020(20MHz),SM-4040(40MHz),SM-4080(80MHz),SM-4120(120MHz)

Formas de onda:

Forma de onda principal:

Senoidal, Quadrado, (somente senoidal está disponível acima de 40 MHz)

Comprimento da forma de onda:

8~16.000 pontos

Resolução de amplitude:

12 bits

Taxa de amostragem:

200MSa/S (≤80MHz) 300MSa/S(120MHz)

Forma de onda de armazenamento:

Triângulo, ± Rampa, ± Pulso, subida/queda exponencial, logaritmo de subida/queda, ruído Gause, Cardíaco, SIN(X)/X, DC.

Comprimento da forma de onda:

8~16.000 pontos

Resolução de amplitude:

10 bits

Taxa de amostragem:

10MSa/S (≤80MHz) 20MSa/S(120MHz)

Forma de onda arbitrária:

Comprimento da forma de onda:

8~16.000 pontos

Resolução de amplitude:

10 bits

Taxa de amostragem:

10MSa/S(≤80MHz) 20MSa/S(120MHz)

capacidade de armazenamento:

6*4K

Características da forma de onda

Distorção harmônica de onda senoidal:

-35dBc

Distorção de onda senoidal:

≤0,1%(20Hz-100KHz)

Tempo de subida/queda da onda quadrada:

≤10ns

Características de frequência

Alcance de frequência:

1. Formas de onda principais: 100uHz-10/20/40/80MHz/120MHz

2. Arbitrário integrado: 10mHz-100kHz

3. Formas de onda arbitrárias: 10mHz-100kHz

Resolução:

1μHz

Precisão de frequência:

≤±5PPm

Coeficiente de temperatura:

≤2PPm/℃

Características de saídaCaracterísticas de saída:

Amplitude Amplitude de saída:

Seno:(F≤40MHz) 1mVpp-10Vpp(50Ω); 2mVpp-20Vpp(Aberto);

(F>40MHz) 1mVpp-6Vpp(50Ω)

Quadrado:(F≤20MHz) 1mVpp-10Vpp(50Ω); 2mVpp-20Vpp(Aberto);

(F>20MHz) 1mVpp-1Vpp(50Ω); 2mVpp-2Vpp(Aberto)

Precisão de saída:

±1%+0,2mV (Seno 1kHz)

Desigualdade:

Amplitude≤1Vpp (carga de 50Ω): ≤±0,5dB

Amplitude>1Vpp (carga de 50Ω): ≤±0,5dB(20MHz);

≤±1dB(40MHz ou superior)

Resolução:

Display de 4 dígitos: 0,1mV (Saída e Offset)

Viés DC:

(F≤40MHz) |Vpp/2+DC|≤5 (50Ω); |Vpp/2+CC|≤10 (Aberto)

Precisão: ±10%+2mV (Nota: Sem deslocamento na frequência acima de 40MHz)

unidade:

Vpp, mVpp, dBm, Vrms, mVrms

Ciclo de trabalho de pulso:

0,1%-99,9%（F≤10KHz）; 1%-99% （10KHz＜F＜100KHz）

Características de modulação:

Modulação de amplitude (AM):

Forma de onda portadora:

Seno, Quadrado

Faixa de frequência da portadora:

100uH-10/20/40/80MHz/120MHz

Forma de onda de modulação:

Seno, Quadrado, Triângulo,±Rampa,±Pulso, Subida/queda exponencial, Logaritmo de subida/queda, Ruído de Gause, Cardíaco, SIN(X)/X, DC.

Frequência de modulação:

100uHz -20kHz

Profundidade de modulação:

1%-120%

Distorção de modulação:

≤2%

Fonte de modulação:

INT/EXT (Ext. AM: ±5V=100%)

Modulação de frequência (FM):

Forma de onda portadora:

Seno, Quadrado

Faixa de frequência da portadora:

100uHz-20/40/80MHz/120MHz

Forma de onda de modulação:

Seno, Quadrado, Triângulo,±Rampa,±Pulso,

Exponencial de subida/descida, Logaritmo de subida/descida, Ruído de Gause, Cardíaco, SIN(X)/X, DC.

Frequência de modulação:

100uHz-10kHz

Desvio máximo de frequência:

50% da frequência da portadora.

Chaveamento de mudança de frequência (FSK):

Forma de onda:

Seno, Quadrado

Alcance de frequência:

100uHz-10/20/40/80MHz/120MHz

Taxa de alternância:

0,1ms-100S1% (10mHz-10kHz)

método de controle:

INT/EXT (nível TTL externo, F1: nível baixo, F2: nível alto)

Chaveamento de mudança de fase (PSK)

Forma de onda:

Seno, Quadrado

Alcance de frequência:

100uHz-20/40/80MHz/120MHz

(P1,P2) Faixa de fase:

0-360°, Resolução:0,1°

Taxa de alternância:

0,1ms-100S±1%

método de controle:

INT/EXT (nível TTL externo, P1: nível baixo, P2: nível alto)

Explodido:

Forma de onda de explosão:

Seno, Quadrado, Triângulo,±Rampa,±Pulso,

Exponencial de subida/queda, logaritmo de subida/queda,

Cardíaco, SIN(X)/X.

Alcance de frequência:

10mHz~100KHz

Contagem de explosões:

1-10.000 círculos

Fase inicial:

0-360°, Resolução:0,1°

Taxa de alternância:

0,1ms-100S ±1%

Fonte de gatilho:

INT, EXT, Único

Varrer:

Forma de onda de varredura:

Seno, Quadrado

Alcance de frequência:

100uHz-20/40/80MHz/120MHz

Faixa de amplitude:

(F≤40MHz) 1mVpp-10Vpp(50Ω); 2mVpp-20Vpp(Aberto)

(F>40MHz) 1mVpp-1Vpp(50Ω); 2mVpp-2Vpp(Aberto)

Modo de varredura:

Linear, Logarítmico, Ascensão, Queda, Único

Taxa de varredura:

0,1ms ~ 100s ±1%

Fonte de gatilho:

INT, solteiro

Característica de armazenamento

Parâmetros de armazenamento:

Freq., Amplitude, Forma de Onda, Offset DC e Status da Função.

capacidade de armazenamento:

8 grupos de configurações

Como reproduzir:

Todo o grupo de parâmetros é recuperado com o respectivo número

Tempo de armazenamento:

Mais de 10 anos

Características de medição de frequência do contador de frequência: (Opção)

Faixa de medição de frequência:

1Hz-100MHz, Totalizando:≤50MHz

Sensibilidade de entrada:

50mVrms(f:1Hz-50MHz); 100mVrms(f:1Hz-100MHz)

resistência de entrada:

R>500kΩ C<30PF

Modo de acoplamento:

AC

Formas de onda:

Seno, Quadrado

Horário do portão:

10ms -10s continuamente variável

Exibir dígitos:

8 dígitos (tempo de portão> 5s)

Capacidade de contagem:

≤4,29×109

Erro de medição:

Erro de base de tempo + erro Tigger (Erro Tigger≤0,3 quando S/N > 40dB)

Base de tempo:

a)Tipo:Mini TXCO b)Freq. básica: 10MHz

c)Estabilidade: Melhor que ±1×10-6(22℃±5℃)

Outros

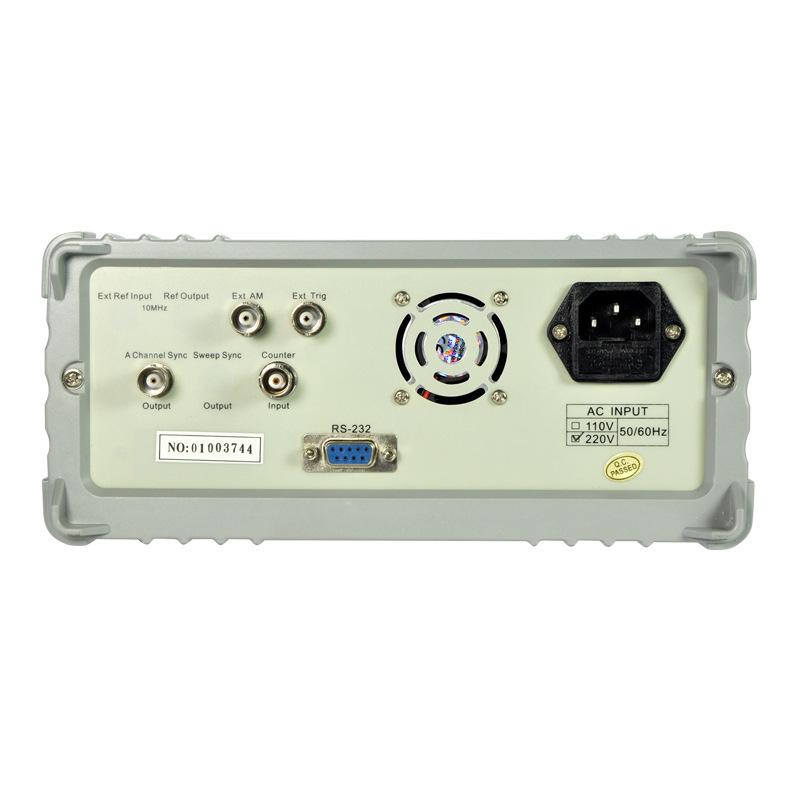

Interface: (Opção)

RS-232C ou GPIB

fonte de energia:

Tensão: 198-242V, Freq.:47~53Hz, Consumo de energia:<35VA

Temperatura ambiente:

0-40°C

Dimensões e peso:

260×395×100(mm) Aprox.2,5kg
