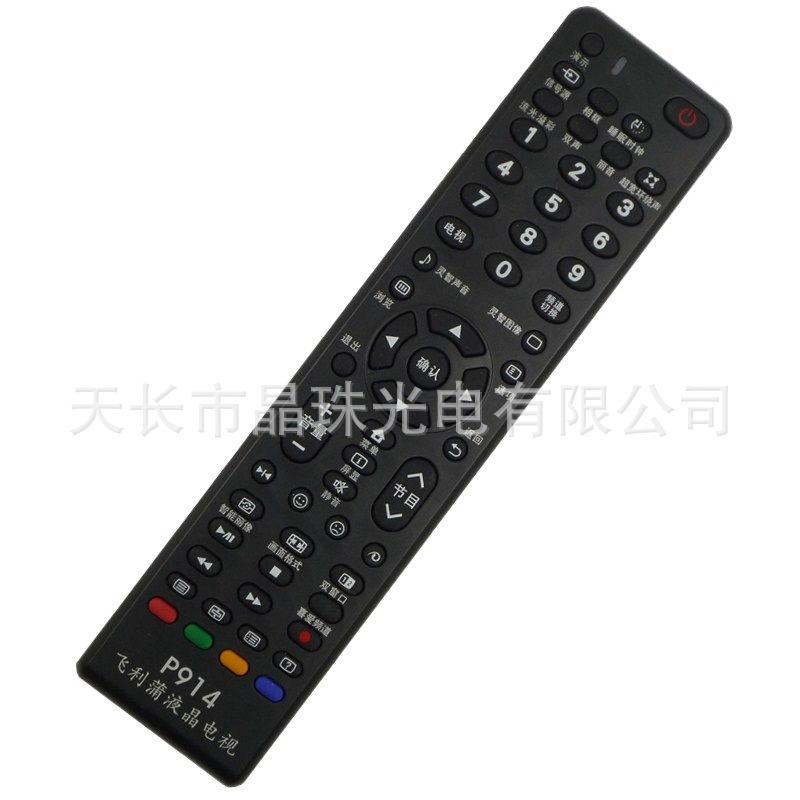

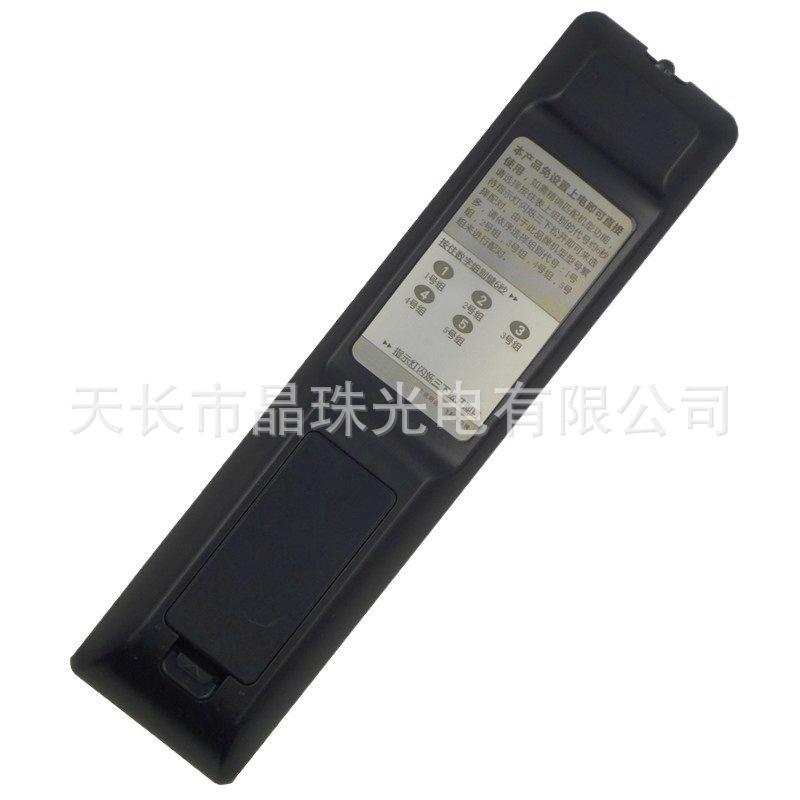

Para Philips LCD TV Controle Remoto Universal Philips Marca LCD Série de TV Infravermelho
Seja aplicávelPhilipsControle remoto universal para TV LCD da série Philips LCD TV
Observação:Este controle remoto é universal para a marca Philips! Ele só pode ser usado em TVs LCD Philips! Não é universal para outras marcas e pode ser usado diretamente sem ajustes! Fotografe objetos de verdade! Obrigado!
Devido à luz fotográfica, materiais de suporte e outros motivos, o tamanho e a cor do produto recebido pelo cliente podem ser ligeiramente diferentes das imagens e descrições do produto. O produto real prevalecerá. Obrigado!
1. Fornecimento de longo prazo de controles remotos para aparelhos de ar condicionado, TVs, LCDs, aparelhos de ar condicionado, decodificadores, DVDs, alto-falantes, universais, multifuncionais, iluminação, etc., adaptadores de energia, carregadores de veículos elétricos, controladores , etc.
2. O controle remoto universal é adequado para a maioria das marcas nacionais e estrangeiras, diferentes modelos e diferentes anos de produção de aparelhos de TV. A operação e configuração são simples e a distância de transmissão é de 10 a 15 metros. Fonte de alimentação bateria 3V/7#.
3. Modelos e dados específicos podem ser personalizados de acordo com as necessidades do cliente.
4. A empresa produz controles remotos há muito tempo e possui pessoal técnico profissional que pode atender totalmente aos padrões especificados do cliente no desenvolvimento e replicação de novos produtos.
5. O invólucro é feito de material ABS e o chip IC é importado de Taiwan.
6. Usando chips originais, desempenho estável.
7. A vida útil dos botões do controle remoto chega a 80.000 a 100.000 vezes.
O princípio do controle remoto
O controle remoto é composto principalmente por um chip microprocessador que forma um sinal de controle remoto, um oscilador de cristal, um transistor amplificador, um diodo emissor de luz infravermelha e uma matriz de teclado. Seu princípio de funcionamento é o seguinte: o oscilador dentro do chip microprocessador IC1 forma um oscilador de alta frequência através dos pinos 2 e 3 com o cristal oscilante externo X para gerar um sinal de oscilação de alta frequência (480kHz). Este sinal é enviado ao gerador de sinal de temporização para gerar um sinal senoidal de 40 KHz e um sinal de pulso de temporização. O sinal senoidal é enviado ao modulador de codificação como um sinal portador; o sinal de pulso de temporização é enviado ao gerador de sinal de varredura, ao codificador de entrada de chave e ao codificador de comando como o sinal padrão de tempo desses circuitos. O gerador de sinal de varredura dentro do IC1 gera cinco sinais de pulso de varredura de tempos diferentes, que são emitidos dos pinos 5 a 9 e enviados ao circuito matriz do teclado. Quando uma tecla é pressionada, o sinal de controle correspondente à tecla de função é inserido no codificador de chave dos pinos 10 a 14, respectivamente, e o sinal digital da função correspondente é emitido. Em seguida, o sinal do código de comando é emitido pelo codificador de dedo, que é modulado no sinal da portadora pelo modulador para formar uma sequência de pulsos de alta frequência contendo informações funcionais, que é emitida pelo pino 17 e amplificada pelo transistor BG para acionar a luz infravermelha. -diodo emissor D para emitir um sinal de modulação de pulso.
