Devido ao grande número de especificações e modelos de válvulas, ligue para Wangwang para obter cotações de modelos específicos.

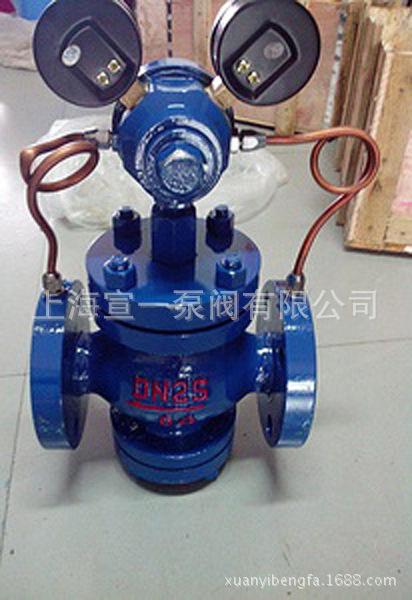

| Imagens de produtos de válvula redutora de pressão |
|
|
| Introdução ao produto válvula redutora de pressão |
|
YK43XA válvula redutora de pressão pertence à válvula redutora de pressão do tipo pistão piloto. Consiste em duas partes: a válvula principal e a válvula piloto. A válvula principal é composta principalmente de assento de válvula, disco de válvula principal, pistão, mola e outras peças. A válvula piloto é composta principalmente de assento de válvula, disco de válvula, diafragma, mola, mola reguladora e outras peças. A pressão de saída é definida ajustando a pressão da mola reguladora, a mudança de pressão de saída é detectada pelo diafragma e o tamanho da área de fluxo da parte de estrangulamento da válvula principal é ajustado pela abertura e fechamento da válvula piloto para acionar o pistão para atingir a função de redução e estabilização de pressão. Este produto é usado principalmente em gasodutos, como ar, nitrogênio, oxigênio, hidrogênio, gás liquefeito, gás natural e outros gases.
|
| Principais parâmetros técnicos da válvula redutora de pressão |
|
Pressão nominal(Mpa)
|
1.6
|
2,5
|
4,0
|
6.4
|
10,0
|
16,0
|
|
Pressão de teste do casco(Mpa)*
|
2.4
|
3,75
|
6,0
|
9.6
|
15,0
|
24
|
|
Pressão de teste de vedação(Mpa)
|
1.6
|
2,5
|
4,0
|
6.4
|
10,0
|
16,0
|
|
Alta pressão de entrada(Mpa)
|
1.6
|
2,5
|
4,0
|
6.4
|
10,0
|
16,0
|
|
Faixa de pressão de saída(Mpa)
|
0,1-1,0
|
0,1-1,6
|
0,1-2,5
|
0,5-3,5
|
0,5-3,5
|
0,5-4,5
|
|
Desvio característico de pressão(Mpa)△P2P
|
GB12246-1989
|
|
Desvio característico de fluxo(MPa)P2G
|
GB12246-1989
|
|
Pequena diferença de pressão(Mpa)
|
0,15
|
0,15
|
0,2
|
0,4
|
0,8
|
1,0
|
|
Vazamento
|
X/F(Politetrafluoretileno/borracha)：OY(Selo rígido)：GB12245-1989
|
|
| Principais peças e materiais da válvula redutora de pressão |
|
Nome da peça
|
Material das peças
|
|
corpo da válvulabonéTampa inferior
|
WCB/FCB*
|
|
sede de válvulaDisco de válvula
|
2Cr13/304*
|
|
Camisa de cilindro
|
2Cr13/25(Cromagem dura)/304*
|
|
pistão
|
2Cr13/Liga de cobre/Liga de cobre*
|
|
Anéis de pistão
|
Liga de ferro fundido/Para-polifenileno*
|
|
Assento da válvula pilotoHaste piloto
|
2Cr13/304*
|
|
diafragma
|
1Cr18Ni9Ti
|
|
válvula principalMola da válvula piloto
|
50CrVA
|
|
Mola de ajuste
|
60Si2Mn
|
|
Junta(X/Fmodelo)
|
borracha/Politetrafluoretileno
|
|
Corpo da válvula pilotoTampa da válvula piloto
|
25/304*
|
|
|
Coeficiente de vazão da válvula redutora de pressão
|
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
500
|
|
Cv
|
1
|
2,5
|
4
|
6,5
|
9
|
16
|
25
|
36
|
64
|
100
|
140
|
250
|
400
|
570
|
780
|
1020
|
1500
|
|
|

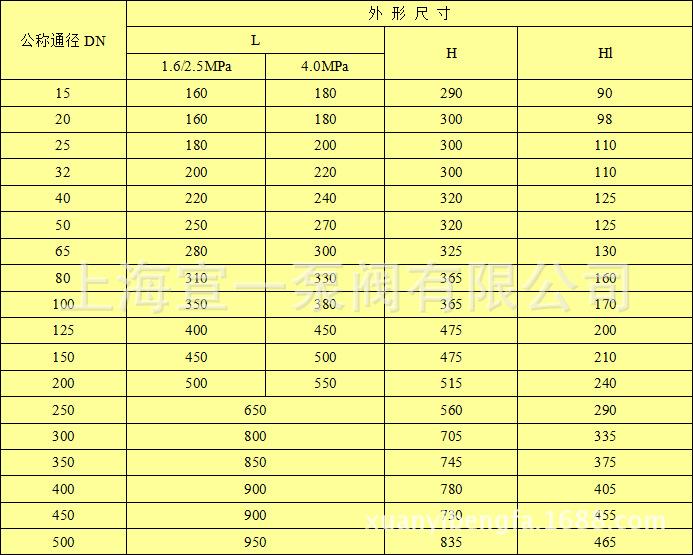

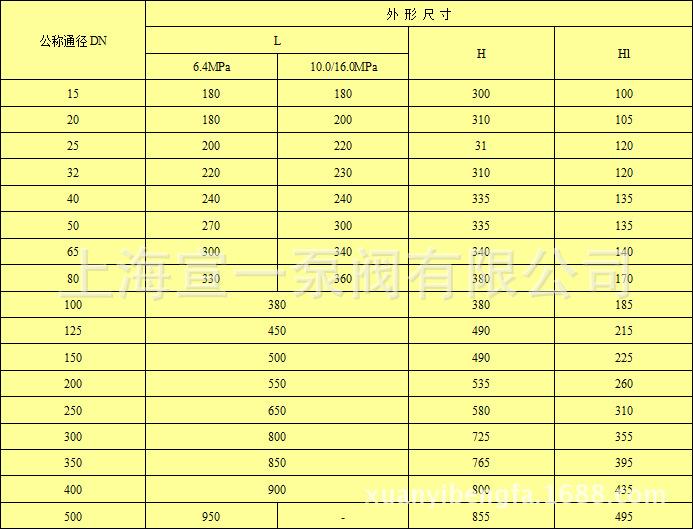

Dimensões principais da válvula redutora de pressão
|
|
|
|
