Fábrica WB150 série flange tipo liga de alumínio micro cata-vento cicloidal redutor motor de redução tipo eixo duplo
Esta loja declara solenemente:
Devido à particularidade do setor de produtos industriais, todos os preços dos produtos desta loja são preços de referência e não são utilizados como preços unitários de venda final. Portanto, consulte a equipe de atendimento ao cliente da loja para determinar os parâmetros, modelos e preços detalhados específicos antes de fazer um pedido.
Pedidos feitos sem consultar ou entrar em contato com o atendimento ao cliente da nossa loja para confirmação serão considerados inválidos e nossa loja não enviará a mercadoria. Informamos aos nossos clientes que caso tenha alguma dúvida consulte o atendimento ao cliente da loja!
Detalhes do produto
Parâmetros técnicosAs taxas de redução são 9, 11, 17, 23, 29, 35, 43, 59, 71 e 87, respectivamente.
2. Os modelos de taxa de redução de dois estágios incluem WBE1065, WBE1285 e WBE1510;
As taxas de redução são 121, 187, 289, 385, 473, 595, 731, 989, 1225 e 1849, respectivamente.
Descrição do recurso2. Estrutura compacta e tamanho pequeno. Devido à adoção do princípio do redutor de transmissão planetária, o eixo de entrada e o eixo de saída estão no mesmo eixo, tornando a máquina o menor possível.
3. Operação suave e baixo ruído. O pinhão cicloide tem um grande número de dentes de engrenamento, um grande coeficiente de sobreposição e um mecanismo de equilíbrio mecânico, que limita a vibração e o ruído a um certo nível.
4. Uso confiável e longa vida útil. As peças principais são feitas de aço cromo de alto carbono e têm alta resistência após tratamento de têmpera (HRC58-62). Além disso, alguns contatos de transmissão adotam fricção de rolamento, então são duráveis e têm longa vida útil.
5. Design razoável, manutenção conveniente, fácil desmontagem e instalação, pequeno número de peças e lubrificação simples fazem com que o redutor de cata-vento cicloide seja profundamente confiável pelos usuários.

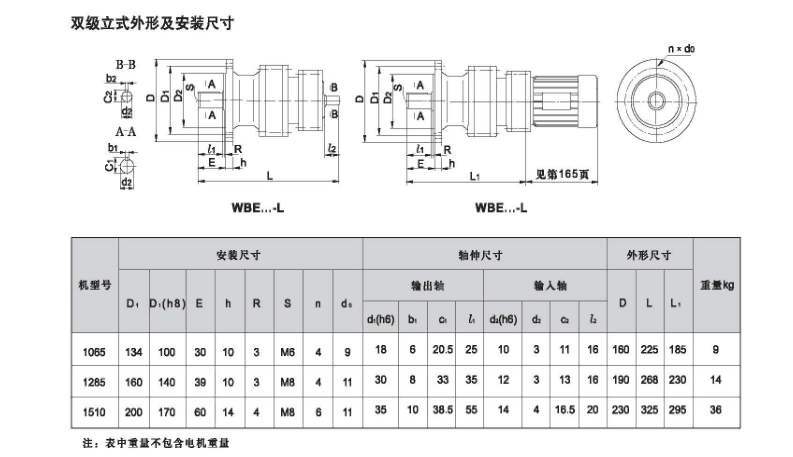

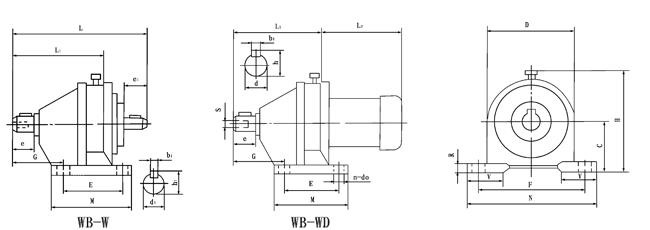

desenho
Instruções de usoPrecauções para instalação do redutor cata-vento cicloide:
1. O redutor de roda dentada cicloide horizontal tipo pé deve ser instalado em uma fundação horizontal muito sólida e sem vibração. No caso de instalação inclinada, a inclinação da linha central do eixo do redutor não deve ser maior que ±15°.
2. Ao instalar o redutor de roda dentada cicloide montado no flange, o eixo de saída deve ficar verticalmente para baixo.
3. Se você precisar usar outras formas especiais de instalação além da instalação horizontal do estribo e da instalação vertical do flange, tome as medidas de lubrificação e vedação correspondentes para garantir lubrificação suficiente do redutor e evitar vazamento de óleo. Entre em contato com o departamento técnico da nossa fábrica.
4. O redutor de roda dentada cicloide lubrificado com graxa pode ser instalado em um ângulo livre.
5. Ao instalar o redutor de roda dentada cicloide, ele pode ser ajustado com almofadas. O número de almofadas na direção da altura não deve exceder três. Ele também pode ser ajustado com cunhas, mas as almofadas planas devem ser substituídas após a calibração da redução.
6. Em situações onde há grande impacto ou vibração ou onde a máquina é ligada com frequência, a base e a fundação da máquina precisam ser conectadas com chumbadores e reforçadas com pinos de localização (fornecidos por você).
7. Os eixos de entrada e saída do redutor de roda dentada cicloide padrão são cilíndricos e conectados por chaves planas comuns. O número raiz de tolerância do diâmetro do eixo é h6. O tamanho da chave plana comum está de acordo com as disposições do GB1096-79 "Dimensões do tipo chave plana comum". O batente do flange de conexão está de acordo com o ajuste GB1801-79 (h9).
8. Ao usar um acoplamento para conectar o redutor de cata-vento cicloide à máquina correspondente, é recomendável usar um acoplamento elástico.
9. Quando o redutor de roda dentada cicloide estiver conectado à máquina correspondente com um acoplamento, a concentricidade das linhas de eixo dos dois não deve exceder a faixa permitida pelo acoplamento.
10. Quando o redutor do tipo cata-vento cicloide estiver conectado à engrenagem e à roda dentada, certifique-se do paralelismo das linhas do eixo dos dois.
11. Ao usar uma roda dentada para transmissão, não afrouxe muito a corrente de dentes, caso contrário, ela gerará força de impacto na partida.
12. Ao conectar acoplamentos, engrenagens, rodas dentadas e outras peças de conexão ao eixo de saída do redutor de roda dentada cicloide, não use o método de martelamento direto. Em vez disso, use o furo do parafuso na extremidade do eixo para parafusar os parafusos e pressioná-los através da placa de pressão.
13. Após a instalação, o redutor de roda dentada cicloide deve ser testado antes do uso formal. Se ele funcionar normalmente sem carga, ele pode ser gradualmente carregado e operado.
lista de embalagem corpo
Finalidade/áreas de aplicaçãoO redutor de roda dentada micro cicloide da série WB é uma máquina que realiza a desaceleração por engrenamento de rodas dentadas cicloides de acordo com o princípio da transmissão planetária de pequena diferença de dentes. A máquina é dividida em modos de montagem horizontal, vertical, de eixo duplo e de conexão direta, e é adequada para metalurgia, mineração, construção, indústria química, têxtil, indústria leve e outras indústrias.

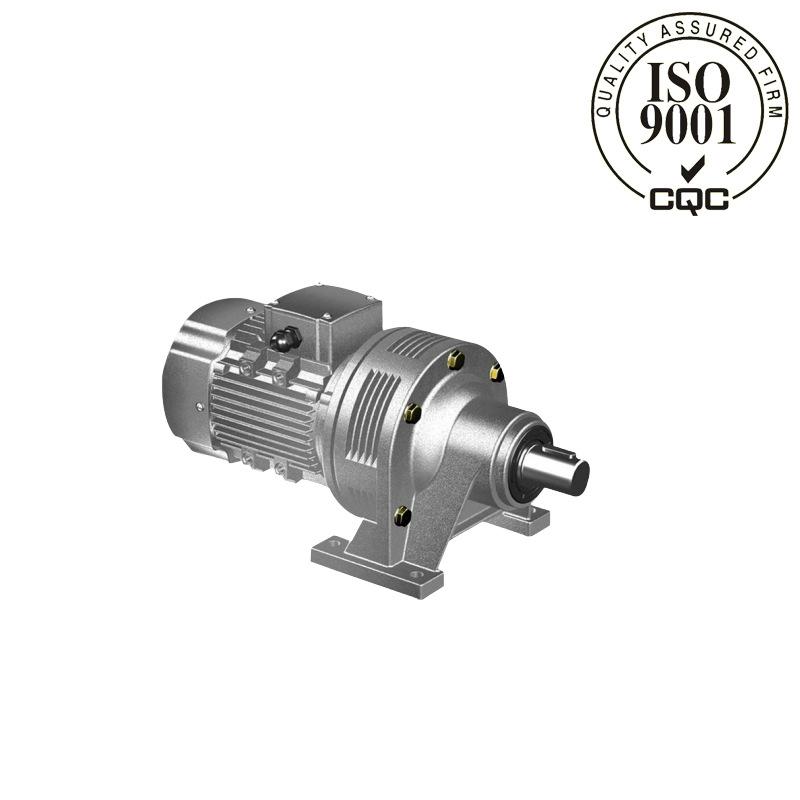

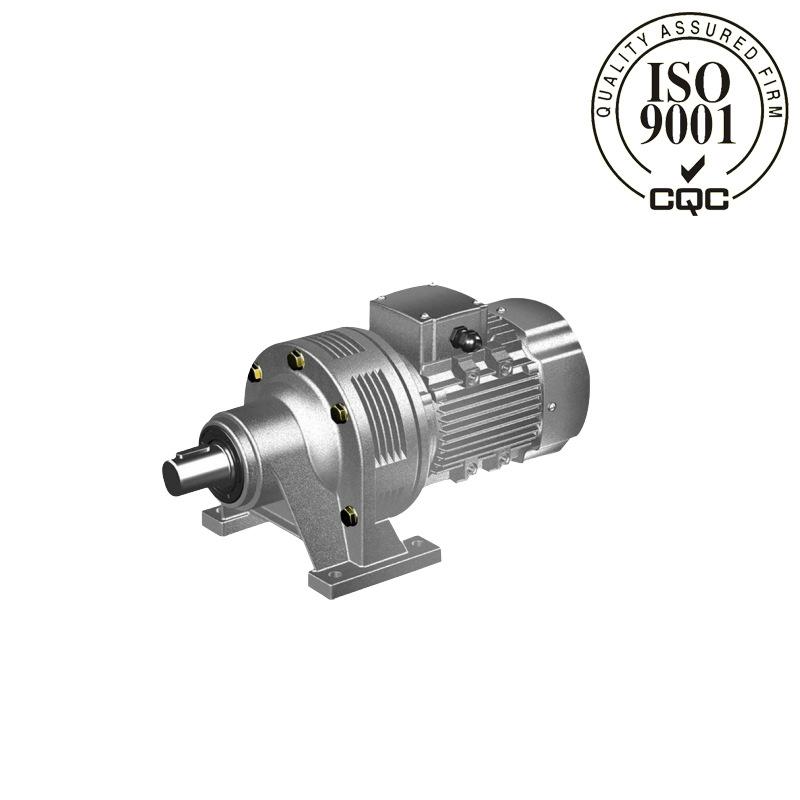

Imagem do Produto
