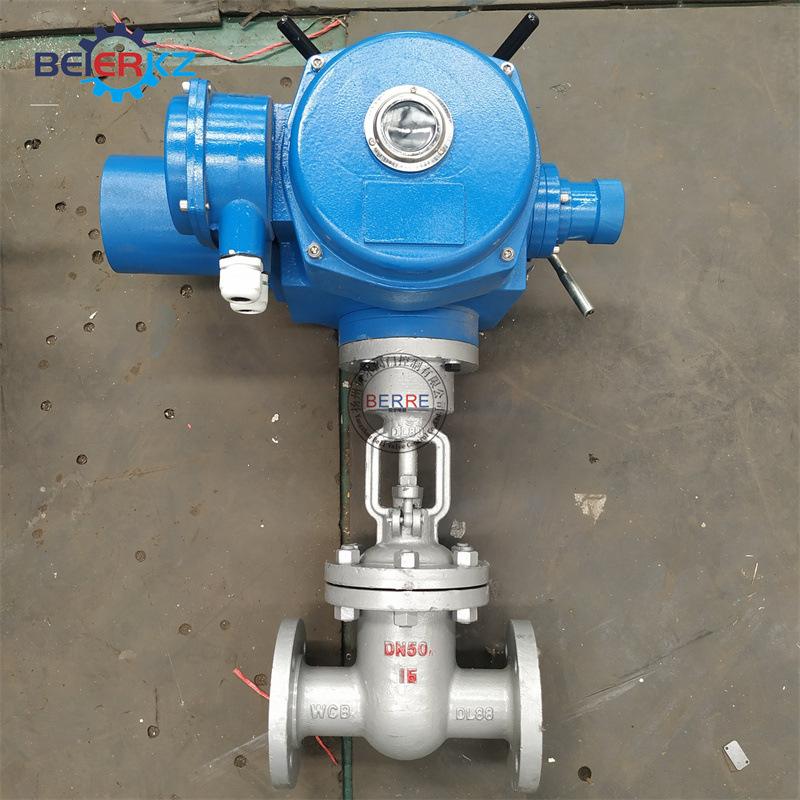

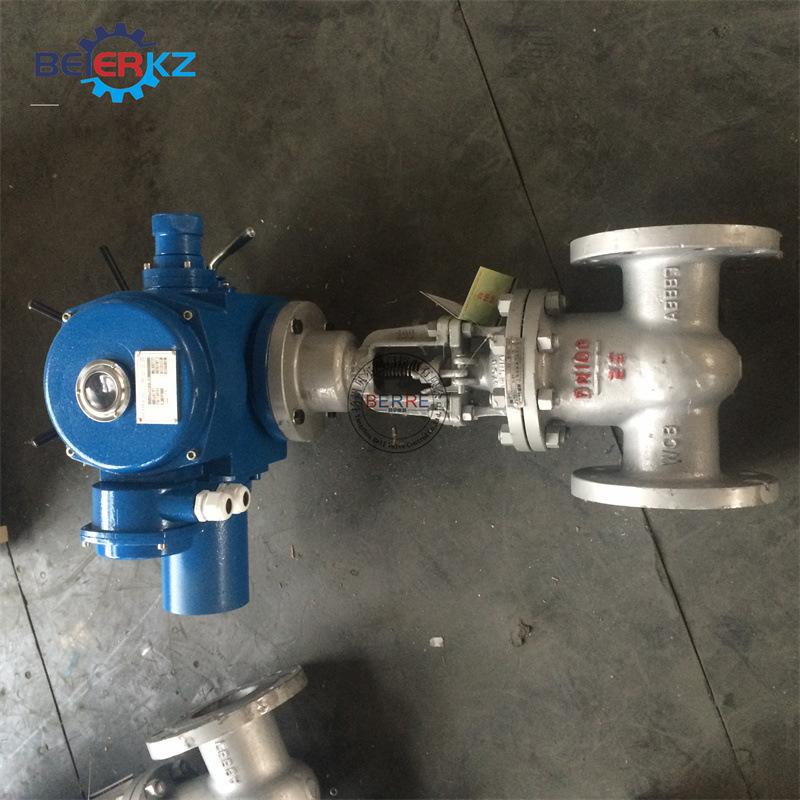

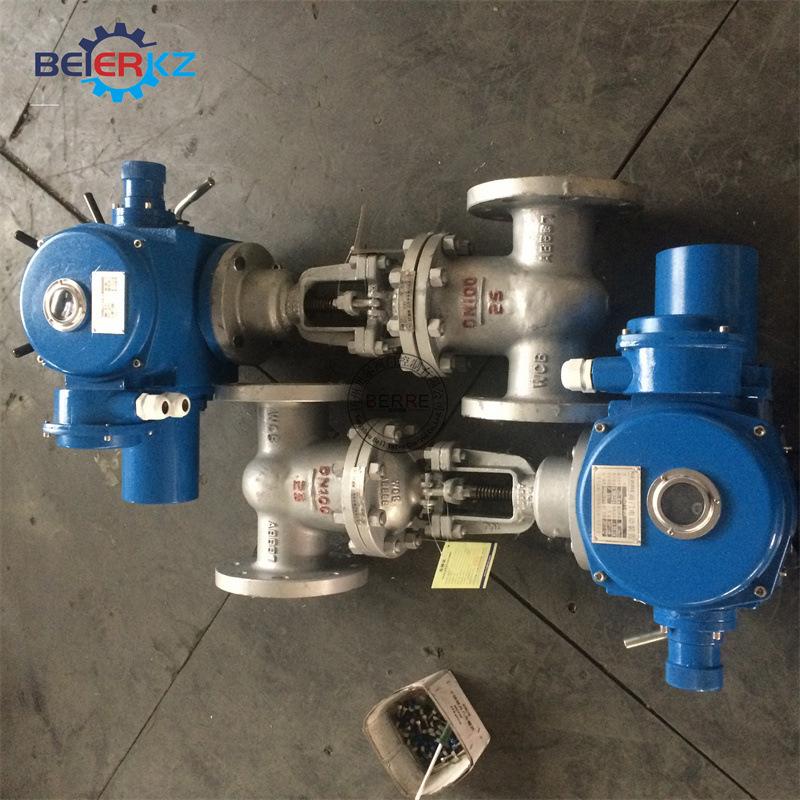

Tipo ordinário material de aço de molde da válvula de porta elétrica Z941H-25C DN125 do selo duro do interruptor de Jiangsu Bell

um、introduzir:

Geralmente é conectado por um atuador elétrico integrado inteligente multivoltas e uma válvula de aço fundido com flange e, após a instalação e depuração, torna-se uma válvula elétrica integrada inteligente.A válvula de gaveta elétrica integrada inteligente usa energia elétrica como energia para conectar o atuador elétrico para acionar a válvula para realizar as ações de abertura, fechamento e regulagem da válvula. Assim, o propósito de abrir e fechar o meio de tubulação e o controle remoto podem ser alcançados. Diferentes materiais podem ser selecionados para serem adequados para água,Produtos petrolíferos,Vapor, meios oxidantes, ureia e outros meios.

dois,Características:
A válvula adota vedação autoapertável de pressão ou estrutura de vedação da junta do corpo da válvula e da tampa da válvula, que é confiável e segura de usar.
O disco da válvula adota uma comporta dupla com uma estrutura superior universal no meio, que pode ajustar automaticamente o encaixe entre o disco da válvula e a superfície de vedação do assento da válvula para garantirválvulaAo mesmo tempo, essa estrutura é fácil de manter, economiza custos e tem boa intercambiabilidade de discos de válvulas.
As superfícies de vedação do disco da válvula e do assento da válvula são feitas de liga dura de cobalto-cromo-tungstênio por soldagem por pulverização de plasma. A superfície de vedação tem alta dureza, é resistente ao desgaste e à abrasão e tem uma longa vida útil.
A haste da válvula é feita de aço nitretado com tratamento de nitretação de superfície, que possui alta dureza, resistência à abrasão, resistência à corrosão e longa vida útil.
O dispositivo elétrico é equipado com um mecanismo de controle de torque, um mecanismo operacional no local e um mecanismo de comutação manual/elétrico. Além da operação no local, ele também pode ser operado remotamente.Controle PLC, entrada de corrente de 420 mA e controle inteligente de saída, etc.
Válvulas manuais são abertas por mecanismos manuais ou por volantes quando atingidas. Reduza a força operacional da válvula.
A válvula pode ser instalada em qualquer posição da tubulação, e válvulas de aço carbono ou aço-liga podem ser selecionadas de acordo com o meio e a temperatura do meio.
Durante a instalação inicial e o comissionamento, a válvula deve ser aberta manualmente até cerca da metade da posição para evitar que a sequência de fases do motor seja invertida, causando a válvula ouDensodano.

três、método de instalação:

UmDispositivo eletricoNão há nenhum requisito fundamental para o formulário de instalação, mas o formulário de instalação recomendado é que o motor esteja em um estado horizontal e a tampa da caixa elétrica esteja em um estado horizontal ou vertical para cima, o que é propício para lubrificação, depuração, manutenção e operação manual;
2. Durante a instalação, deve ser garantido o espaço necessário para que o pessoal de manutenção e inspeção desmonte cada componente;
3. A folga axial do dente conectado à válvula não deve ser menor que 12 mm;
4. Os parafusos conectados à válvula não devem ser inferiores ao grau 8.8;
5. Quando usado para válvulas de haste ascendente, verifique se a extensão da haste da válvula corresponde ao comprimento da bainha da haste da válvula;
6. Quando for necessária a desmontagem, o volante manual deve ser girado várias vezes primeiro e a válvula deve ser ligeiramente aberta;
7. Durante a instalação, desmontagem e comissionamento, a superfície de vedação, as peças de vedação e a superfície à prova de explosão do equipamento elétrico à prova de explosão não devem ser danificadas, e óleo antiferrugem deve ser aplicado na superfície à prova de explosão. A tampa elétrica deve ser bem fechada para evitar a entrada de chuva ou umidade;
8. A janela não deve colidir com objetos duros;
9. Este dispositivo elétrico é um sistema de trabalho de curta duração e o tempo de trabalho contínuo não deve exceder o tempo marcado na placa de identificação;
10. Quando a válvula não for usada com frequência, ela deve ser inspecionada e mantida regularmente e operada. É recomendado inspecioná-la e mantê-la pelo menos uma vez por mês, e o tempo de operação não deve exceder 10 minutos.

1. O dispositivo é à prova de poeira, à prova d'água e anticorrosão leve, e seu nível de proteção é IP55, IP65 (pedido especial);
2. O mecanismo de controle de torque tem ação confiável, ajuste conveniente e alta precisão de repetição de torque;
3. O mecanismo de controle de deslocamento possui alta precisão de ajuste e repetibilidade, e 2 a 4 microinterruptores podem ser instalados nas direções de abertura e fechamento;
4. Adota mecanismo de comutação manual-elétrica semiautomático, que é simples em estrutura, confiável em operação e fácil de operar;
5. O dispositivo elétrico da válvula utiliza um motor assíncrono trifásico com grande torque de partida e pequena inércia rotacional;
6. Equipado com indicador mecânico de posição da válvula.
7. Temperatura ambiente: -20℃ ~ +60℃;
8. Humidade relativa: não superior a 95% (a 25°C);

9. Ambiente de trabalho: Nenhum meio inflamável, explosivo e altamente corrosivo;
10. Nível de proteção: IP55, IP65 (pedido especial) Fonte de alimentação: 380 V 50 Hz 50 Hz (requisitos especiais podem ser apresentados no momento do pedido).
