Este produto consiste em uma antena de ferrite de alta Q + capacitor de alta tensão + invólucro de plástico + selante, e é um módulo de transmissão ressonante de sinal de frequência média-baixa que passou por 20 processos e 6 inspeções completas.
Faixa de frequência: 20K-200KHz.
Características: Forte penetração, transmissão sem barreiras, à prova de choque, à prova d'água e à prova de umidade (IP67), plug and play;
Amplamente utilizado em PEPS automotivo, casas inteligentes, sistemas de pagamento inteligentes, controle de acesso inteligente e outros equipamentos de controle automático.
Todos os materiais estão em conformidade com os requisitos de testes ROHS e REACH.































|

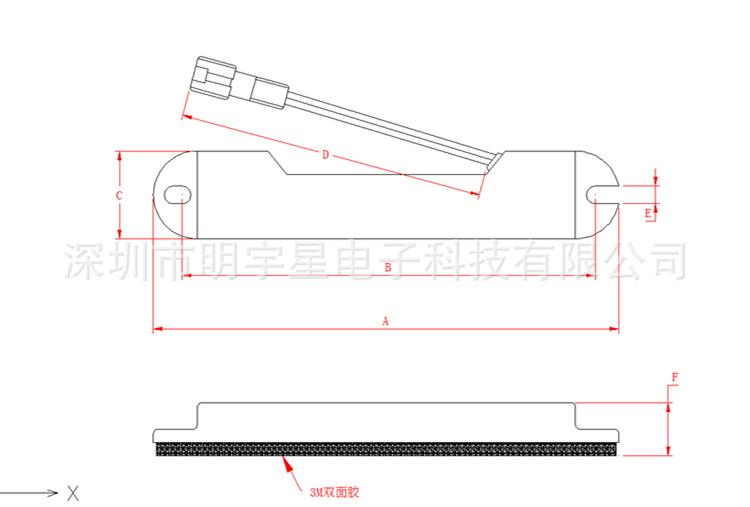

A |
B |
C |
|
106,0±0,5 |
95,0±0,5 |
20,0±0,3 |
|
D |
E |
F |
|
110,0±10 |
4,0±0,1 |
12,0±0,3 (cola 3M 3mm) |
Nota: A espessura do adesivo 3M pode ser personalizada de acordo com os requisitos do cliente. O chicote de fiação de amostra geral é com terminais (conforme mostrado na imagem promocional)!

|
Número de produto |
LF65M491J-125K |
Dimensões |
A9x20x106mm |
|
Frequência de ressonância |
125K±2% |
Distância de detecção |
0,2~4,3M(espaço aberto) |
|
Impedância CA |
0~8,0Ω |
Fatores de qualidade |
Q≧180 |
|
Indutância nominal |
490uH±5% |
Capacidade nominal |
3,3nF±5%/630V |
|
temperatura ambiente |
-40℃~85℃ |
Método de vedação |
Resina epóxi |
Observação: 1\O fio condutor é um fio de grau automotivo 22#AVSS, e o comprimento e os terminais podem ser personalizados de acordo com os requisitos do cliente;

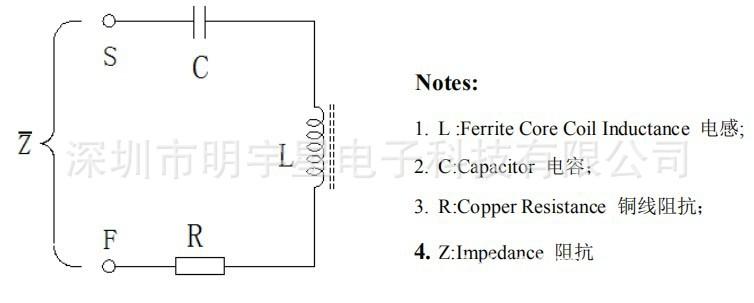

Nota: De acordo com os diferentes requisitos para potência de transmissão e distância de detecção, escolha diferentes parâmetros L/C, ajuste precisamente a frequência e distribua razoavelmente a potência para alcançar o efeito ideal.
Tabela de parâmetros e guia de seleção:
|
Número de produto |
Parâmetro de Capacitância C (pF) |
Parâmetro Capacitância L (uH) |
Frequência de ressonância F (KHz) |
|
LF65M111J-125K |
15nF±5% |
108uH±5% |
125 KHz ± 2% |
|
LF65M161J-125K |
10nF±5% |
162uH±5% |
125 KHz ± 2% |
|
LF65M241J-125K |
6,8 nF±5% |
238uH±5% |
125 KHz ± 2% |
|
LF65M351J-125K |
4,7nF±5% |
345uH±5% |
125 KHz ± 2% |
|
LF65M491J-125K |
3,3nF±5% |
490uH±5% |
125 KHz ± 2% |
|
LF65M241J-21.8K |
220nF±5% |
242uH±5% |
21,8 KHz ± 2% |
|
LF65M161J-21.8K |
330nF±5% |
161uH±5% |
21,8 KHz ± 2% |
Nota: 1. Além dos modelos acima, outros parâmetros podem ser personalizados de acordo com os requisitos do cliente (frequência, bitola do fio, comprimento do fio, terminais e diferentes invólucros, etc.);

1. Bela aparência, tamanho moderado, alto valor Q e longa distância de transmissão;
2. O desvio de frequência da diferença de temperatura é pequeno e a estabilidade e consistência são boas;
3. Ampla cobertura de sinal, sem pontos cegos;
4. Bom desempenho à prova de choque, resistente ao frio e à temperatura.
Nota especial:
1. Como a transmissão de baixa frequência é altamente direcional e tem alguns pontos cegos, a extremidade receptora geralmente usa uma antena de detecção tridimensional 3D. Uma antena PKE de eixo único também pode ser usada, organizada em um padrão X, Y e Z, em um método de instalação cruzada para garantir recepção de sinal confiável.
2. O metal enfraquece a intensidade do campo magnético, causando alterações na indutância e no valor Q, aumento da impedância e redução da distância de detecção, portanto, tente ficar longe de objetos metálicos.

1. Usado em sistemas PEPS de automóveis e veículos elétricos, dispositivos antirroubo de motocicletas e desbloqueio inteligente;
2. Dispositivos de detecção automática em estacionamentos e sistemas inteligentes de cobrança de pedágio em rodovias;
3. Casa inteligente, Internet das Coisas, controle de acesso, sistema de atendimento, vigilância, escritório automatizado e outros dispositivos de detecção inteligentes;
4. Usado em gestão de gado, treinamento, posicionamento inteligente e produtos de prevenção de animais de estimação.

PKE-A:
Dimensões: 7,0x13,5x70mm
Modelo padrão: LF50M491J-125K-AX
Distância de detecção: 0,2~3,0M

PKE-B:
Dimensões: 8,3x15,5x90mm;
Modelo padrão: LF65M491J-125K-BX
Distância de detecção: 0,2~4,0M

PKE-C:
Dimensões: 10x19,8x100mm
Modelo padrão: LF75M491J-125K-CX
Distância de detecção: 0,3~4,5M

PKE-D:
Dimensões: 10x19,8x117mm
Modelo padrão: LF84M351J-125K-DX
Distância de detecção: 0,3~5,0M

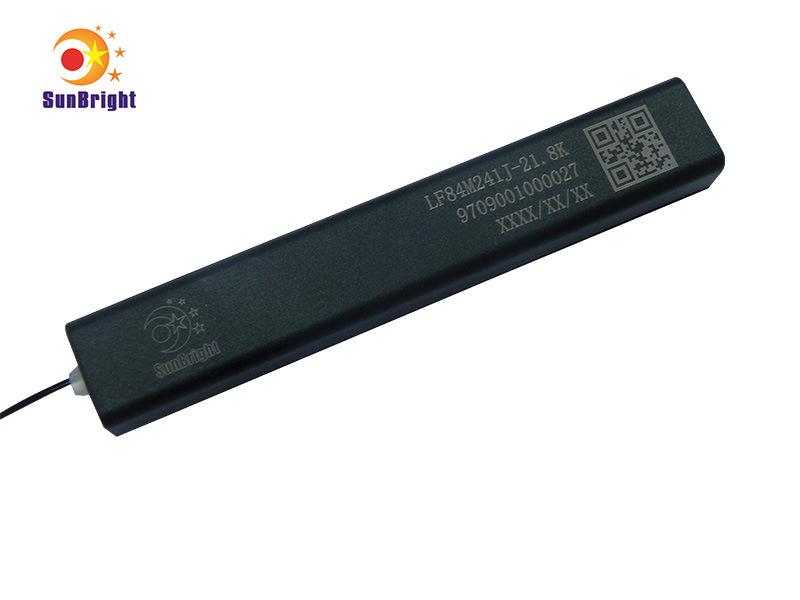

PKE-D/21,8 KHz:
Dimensões: 10x19,8x117mm
Distância de detecção: 0,3~5,0M

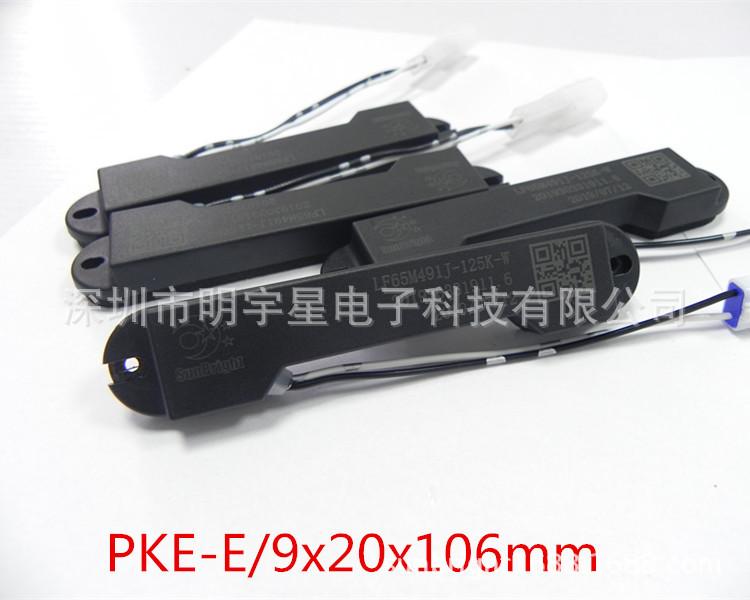

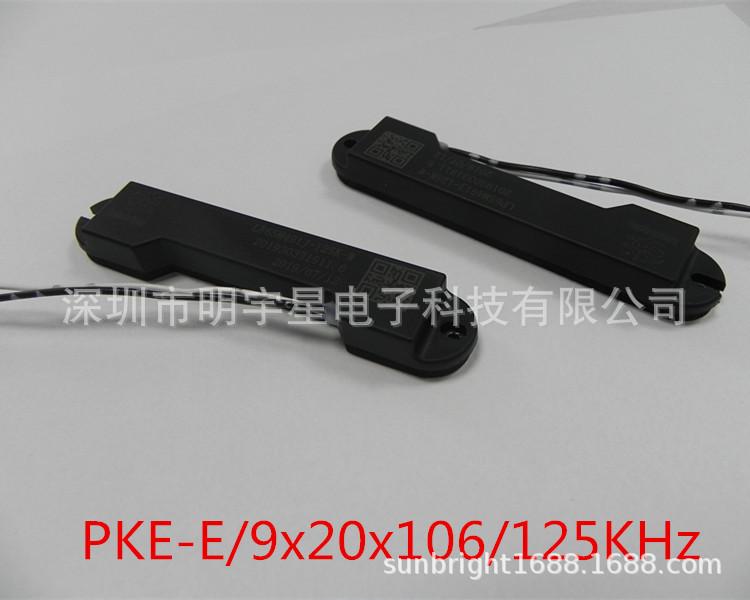

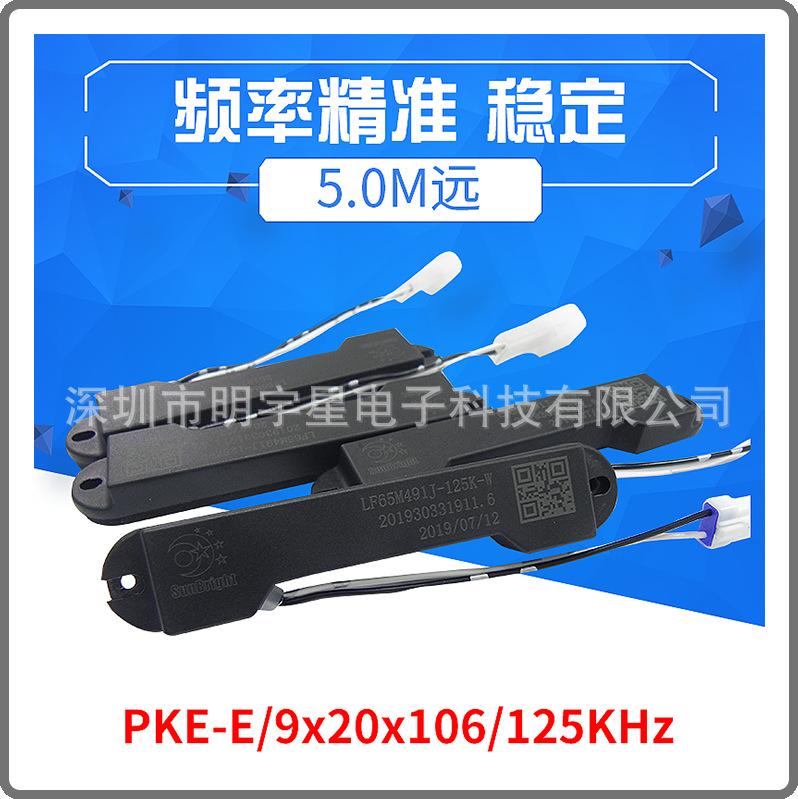

PKE-E:
Dimensões: 9x20x106mm
Modelo padrão: LF65M491J-125K-EX
Distância de detecção: 0,2~4,3M

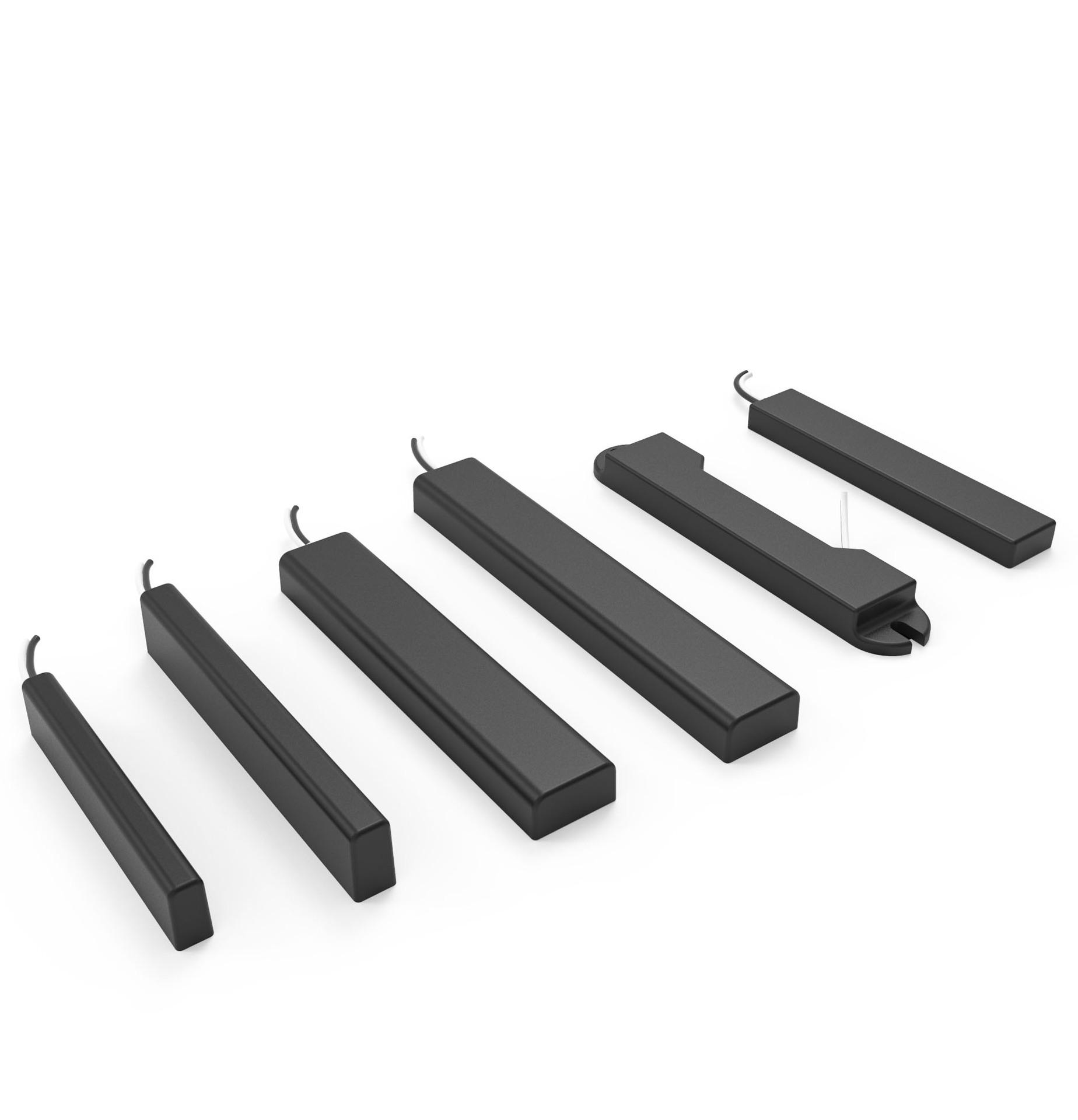

PKE-A/B/C/D/E/F:

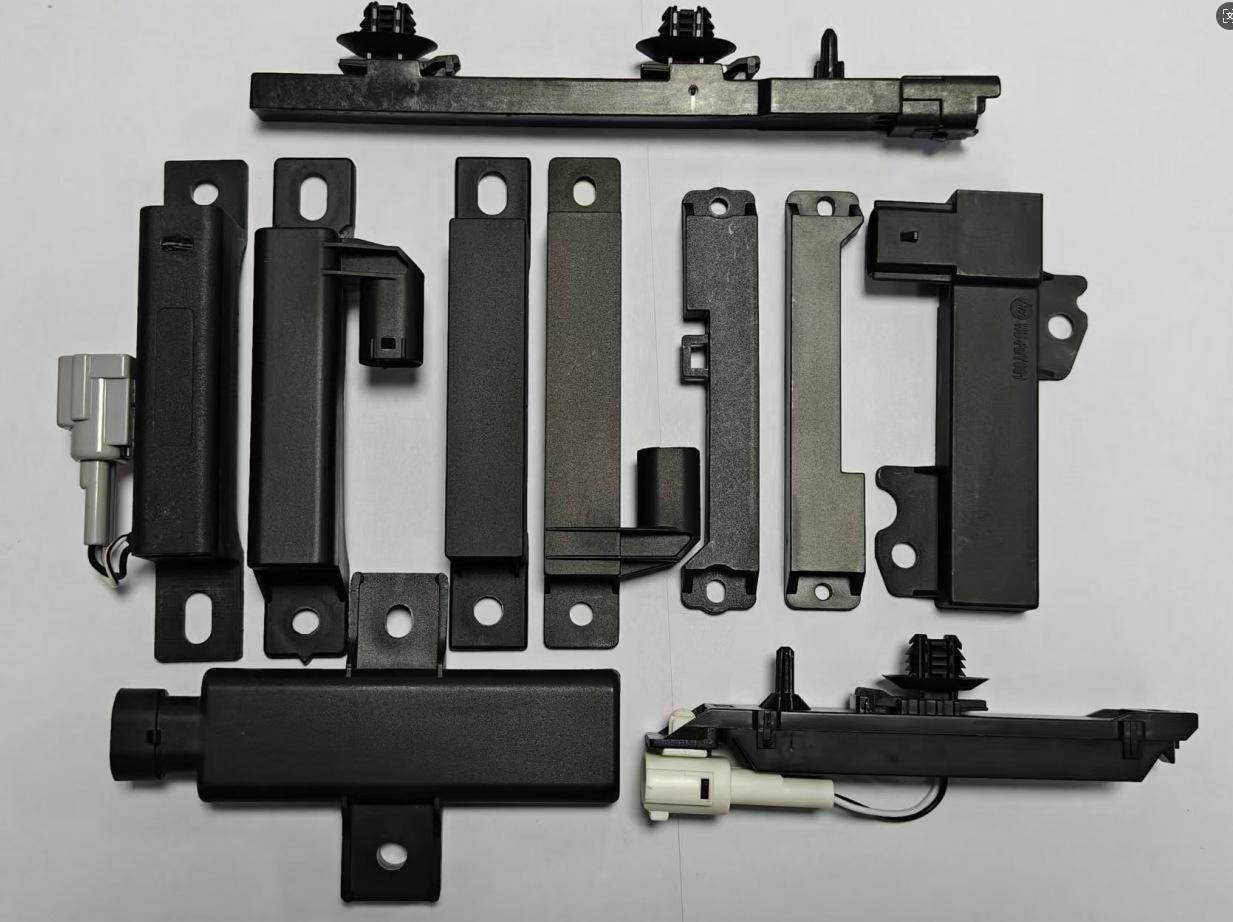

Exibição de produto de molde privado específico do cliente:
