Acessórios para impressora 3D driver de motor de passo A4988 16 subdivisão DRV8825 32 subdivisão driver

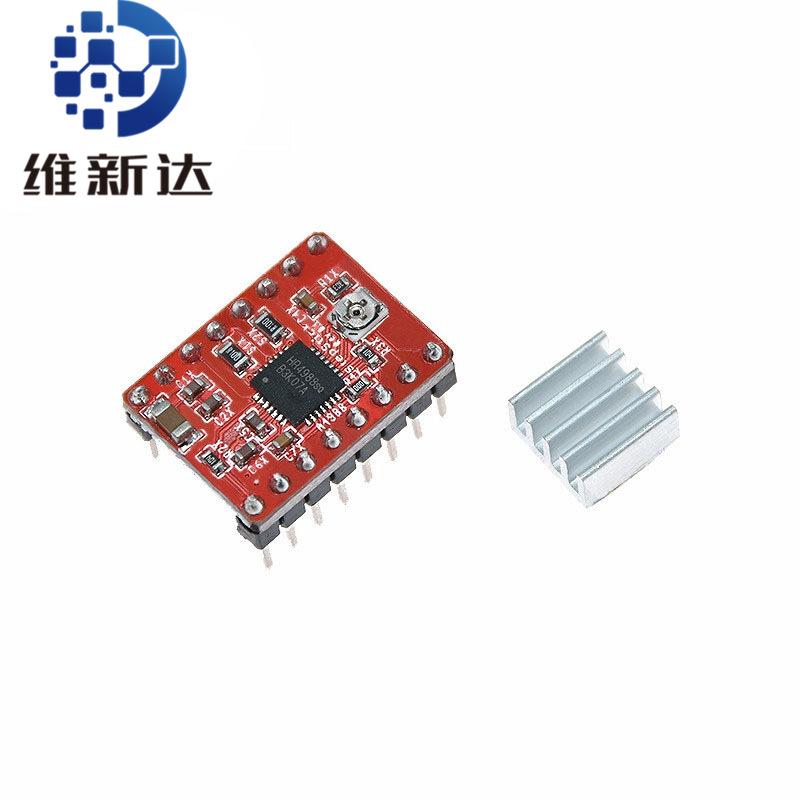

Cabeçalhos de pinos do driver do motor de passo A4988 reprap da impressora 3D foram soldados! Vem com dissipador de calor!
Introdução

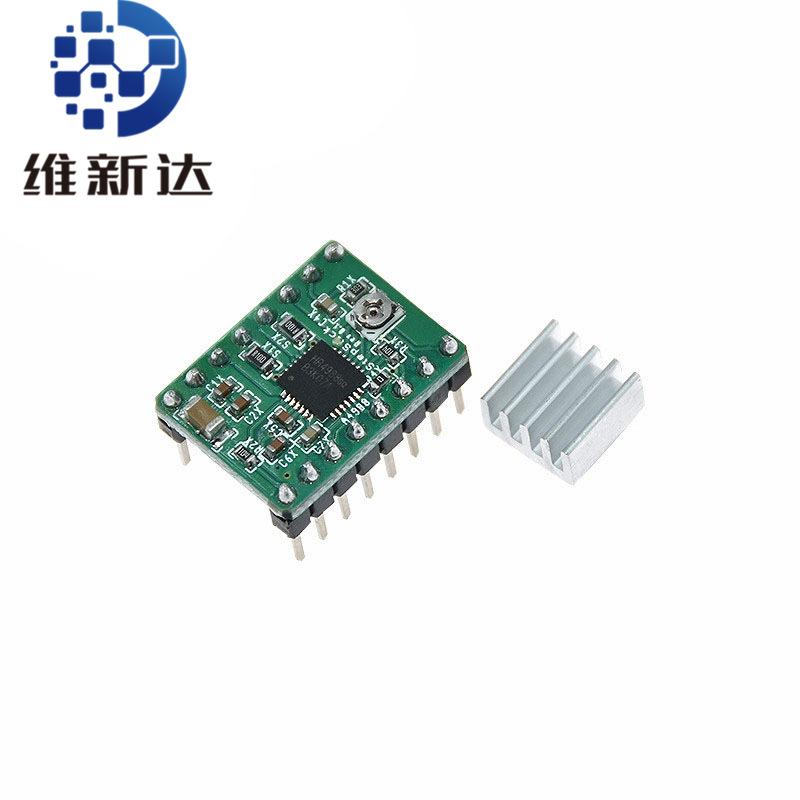

O A4988 é um driver de motor de micropasso completo com um tradutor integrado para fácil operação. Ele pode operar motores de passo bipolares em modos de passo completo, meio, 1/4, 1/8 e 1/16 com desempenho de acionamento de saída de até 35 V e ±2 A. O A4988 inclui um regulador de corrente de tempo desligado fixo que pode operar em modos de decaimento lento ou misto. O tradutor é a chave para a facilidade de implementação do A4988. Basta inserir um pulso na entrada "passo" para acionar o motor para produzir micropassos. Não há necessidade de programar tabelas de sequência de fase, linhas de controle de alta frequência ou interfaces complexas. A interface A4988 é ideal para aplicações onde microprocessadores complexos não estão disponíveis ou estão sobrecarregados.
O controle do chopper dentro do A4988 seleciona automaticamente o modo de decaimento atual (lento ou misto) durante a operação de microstepping. No modo de decaimento misto, o dispositivo é inicialmente definido para decaimento rápido por uma parte do tempo de desligamento fixo e, em seguida, decaimento lento pelo restante do tempo de desligamento. O esquema de controle de corrente de decaimento misto reduz o ruído audível do motor, aumenta a precisão do passo e reduz o consumo de energia. Um circuito de controle de retificação síncrona interna é fornecido para melhorar o consumo de energia durante a operação de modulação por largura de pulso (PWM). A proteção do circuito interno inclui: desligamento térmico com histerese, bloqueio de subtensão (UVLO) e proteção de corrente de crossover. Nenhum sequenciamento especial de inicialização é necessário.
O A4988 está disponível em um pacote QFN de montagem em superfície (ES) medindo 5 mm × 5 mm com uma altura nominal geral do pacote de 0,90 mm e uma almofada exposta para dissipação de calor aprimorada. O pacote é livre de chumbo (Pb) (sufixo –T) com revestimento de estrutura de chumbo de estanho 100% fosco.
- Baixa saída RDS(on)
- Detecção/seleção automática do modo de decaimento de corrente
- Modos de decaimento de corrente misto e lento
- Retificação síncrona para baixa dissipação de energia
- UVLO interno
- Proteção contra corrente cruzada
- Fonte lógica compatível com 3,3 e 5 V
- Circuito de desligamento térmico
- Proteção contra curto-circuito à terra
- Proteção contra curto-circuito de carga
- Cinco modos de passo selecionáveis: Full, 1/2, 1/4, 1/8 e 1/16

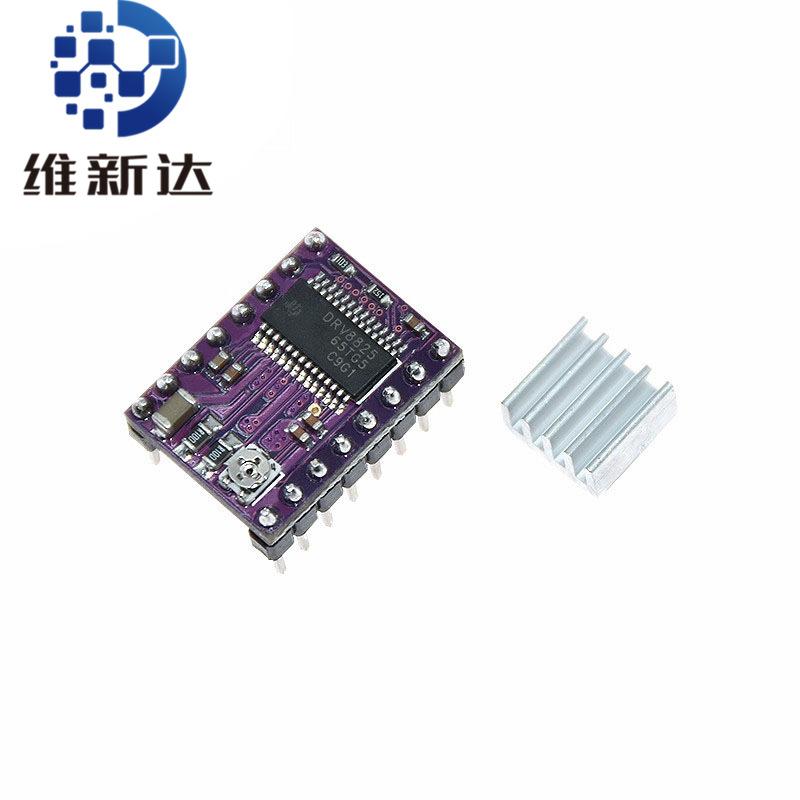

Descrição do DRV8825:
Comparado com 4988, ele tem algumas vantagens:
1. Alta corrente 2,5A.
2. Suporta até 32 subdivisões.
Placa PCB de 3,4 camadas, melhor desempenho de dissipação de calor.
4. O chip tem menor resistência interna, menor geração de calor e melhor dissipação de calor.
parâmetro:
Tamanho: 1,5 mm x 2 mm (igual a 4988)
Corrente de condução: 2,5A
Subdivisões: 1, 1/2, 1/4, 1/8, 1/16, 1/32
Processo de fabricação: fabricação de máquina de colocação SMT, sem soldagem manual, maior taxa de rendimento, desempenho mais estável
Adequado para:
Quando é necessário acionar um motor de passo.
É um módulo para construção de impressoras 3D, máquinas CNC, máquinas de gravação, etc.
As impressoras 3D suportadas incluem Prusa Mendel, ultimaker, printbot, makerbot, etc.

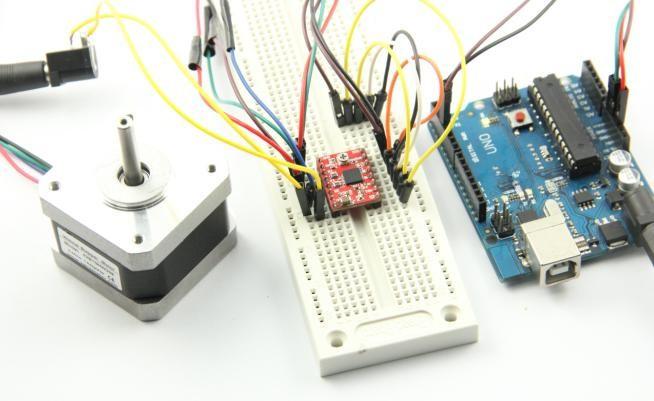

Você pode consultar o código Arduino abaixo para acionar o motor diretamente
O DRV8825te possui os seguintes recursos:
1. Adequado para acionar motores de passo abaixo de 8,2 V ~ 45 V 2,5 A;
2. Apenas interface simples de controle de passo e direção;
3. Seis modos de passo diferentes: completo, meio, 1/4, 1/8, 1/16, 1/32;
4. O potenciômetro ajustável pode ajustar a grande saída de corrente para obter uma taxa de passo mais alta;
5. Detecção/seleção automática do modo de decaimento de corrente;
6. Circuito de desligamento por superaquecimento, bloqueio de subtensão, proteção contra corrente cruzada;
7. Proteção contra curto-circuito à terra e proteção contra curto-circuito de carga
