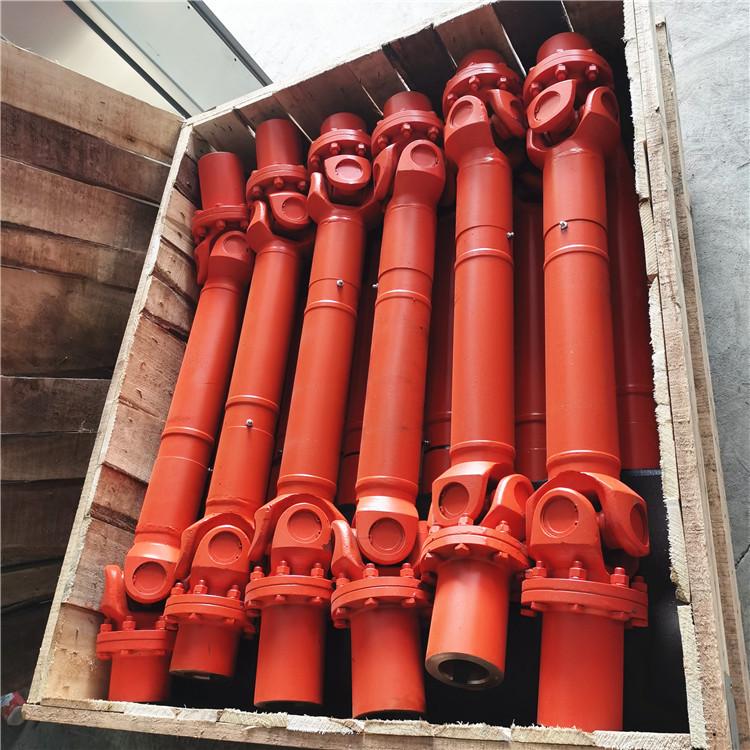

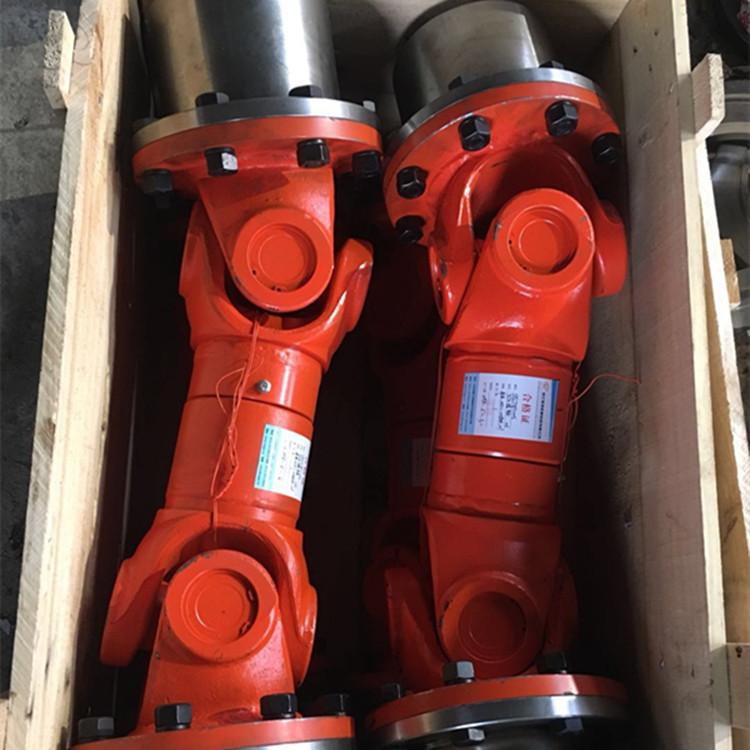

Eixo de transmissão de junta universal SWC Acoplamento universal telescópico de pacote cruzado de ponto de eixo universal
Preço por unidade incluindo frete para o Brasil
Entrega garantida
Transporte marítimo, até 100 Dias. Saiba Mais.Variantes
-
Especificações do produto
Marca
Sincerity
Velocidade permitida
1000
Torque permitido
22400
Especificações e modelos
-
Marca
Sincerity
Velocidade permitida
1000
Torque permitido
22400
Especificações e modelos
-
Marca
Sincerity
Velocidade permitida
1000
Torque permitido
22400
Especificações e modelos
-
Detalhes do produto
O texto nas imagens pode ser traduzido
Parâmetros básicos e dimensões principais do acoplamento universal telescópico soldado curto SWC-DH (JB/T 5513-91) mm
modelo | inversão de marcha diâmetro D | Torque nominal Tn kN.m | Torque de fadiga Tf kN.m | Ângulo do eixo β | Esticar eu | tamanho | Penetração rotacional kg.m | Massa kg | |||||||||||
eu | D1 (js11) | D2 (H7) | D3 | eu | e | k | t | b (h9) | g | eu | aumentar 100mm | eu | aumentar 100mm | ||||||
SWC180DH1 | 180 | 12,5 | 6.3 | ≤25 | 75 | 650 | 155 | 105 | 114 | 110 | 8-17 | 17 | 5 | - | - | 0,165 | 0,0070 | 58 | 2.8 |
SWC180DH2 | 55 | 600 | 0,162 | 56 | |||||||||||||||
SWC180DH3 | 40 | 550 | 0,160 | 52 | |||||||||||||||
SWC225DH1 | 225 | 40 | 20 | ≤15 | 85 | 710 | 196 | 135 | 152 | 120 | 8-17 | 20 | 5 | 32 | 9,0 | 0,415 | 0,0234 | 95 | 4.9 |
SWC225DH2 | 70 | 640 | 0,397 | 92 | |||||||||||||||
SWC250DH1 | 250 | 63 | 31,5 | ≤15 | 100 | 795 | 218 | 150 | 168 | 140 | 8-19 | 25 | 6 | 40 | 12,5 | 0,900 | 0,0277 | 148 | 5.3 |
SWC250DH2 | 70 | 735 | 0,885 | 136 | |||||||||||||||
SWC285DH1 | 285 | 90 | 45 | ≤15 | 120 | 950 | 245 | 170 | 194 | 160 | 8-21 | 27 | 7 | 40 | 15,0 | 1.876 | 0,0510 | 229 | 6.3 |
SWC285DH2 | 80 | 880 | 1.801 | 221 | |||||||||||||||
SWC315DH1 | 315 | 125 | 63 | ≤15 | 130 | 1070 | 280 | 185 | 219 | 180 | 10-23 | 32 | 8 | 40 | 15,0 | 3.331 | 0,0795 | 346 | 8,0 |
SWC315DH2 | 90 | 980 | 3.163 | 334 | |||||||||||||||
SWC350DH1 | 350 | 180 | 90 | ≤15 | 140 | 1170 | 310 | 210 | 267 | 194 | 10-23 | 35 | 8 | 50 | 16,0 | 6.215 | 0..2219 | 508 | 15,0 |
SWC350DH2 | 90 | 1070 | 5.824 | 485 | |||||||||||||||
SWC390DH1 | 390 | 250 | 125 | ≤15 | 150 | 1300 | 345 | 235 | 267 | 215 | 10-25 | 40 | 8 | 70 | 18,0 | 11.125 | 0,2219 | 655 | 15,0 |
SWC390DH2 | 90 | 1200 | 10.763 | ||||||||||||||||
