Parâmetros do módulo:

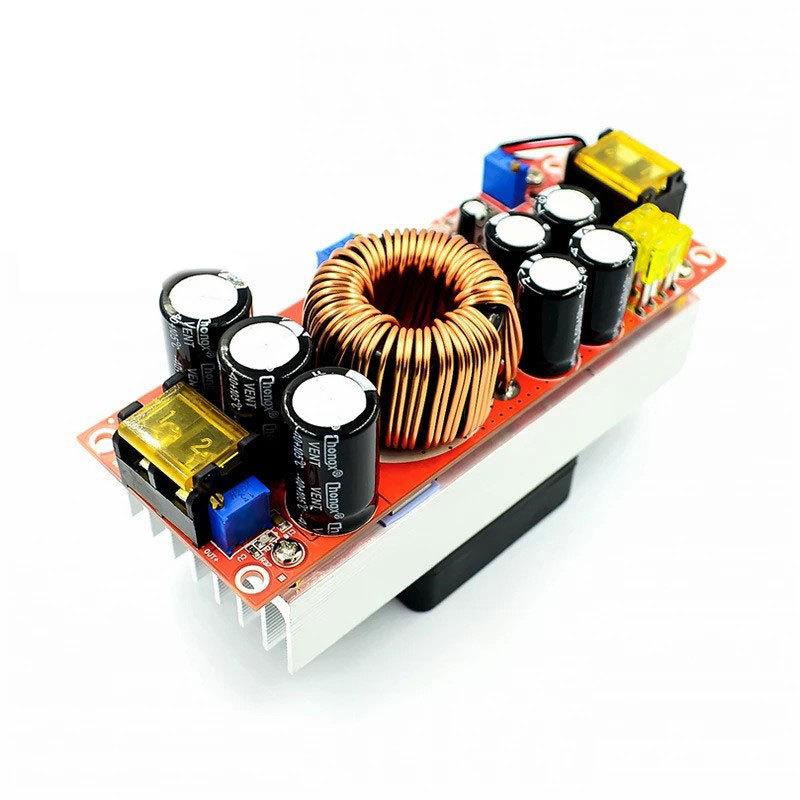

   Modelo do módulo:SZ-BT07CCCV-S

  Nome do módulo:Módulo de corrente constante de reforço de 1500 W

   Propriedades do módulo:Módulo de reforço não isolado (BOOST)

Tensão de entrada:Corrente Contínua 10-60 V

  Corrente de entrada:Tensão de entrada de 10-30 V, corrente máxima de 30 A

Tensão de entrada 31-60V, alta corrente 2

Corrente operacional estática:15mA (Quando a tensão de saída é aumentada de 12V para 20V, quanto maior a tensão de saída, maior será a corrente estática)

Voltagem de saída:12-90V continuamente ajustável

Saída fixa de 12-90 V (para clientes em massa)

Corrente de saída:20A MAX Se exceder 1, fortaleça a dissipação de calor (relacionada à diferença de tensão de entrada e saída, quanto maior a diferença de tensão, menor a corrente de saída)

Faixa de corrente constante:0,8-20A (+/-0,3A)

Proteção de conexão reversa de entrada:Sim (potência 150A MOS anti-reverso)

Proteção contra bateria fraca:Sim (8-50V ajustável) tipo de auto-recuperação

Temperatura de operação:-40~+85 graus (aumente a dissipação de calor quando a temperatura ambiente estiver muito alta)

Frequência de operação:150 KHz

  Eficiência de conversão:92%-97% (a eficiência está relacionada à tensão de entrada e saída, corrente e diferença de pressão. Pequena diferença de pressão significa alta eficiência)

Proteção contra sobrecorrente de entrada:Sim (quando a entrada exceder 3, ele protegerá automaticamente e a fonte de alimentação não será aumentada)

Proteção contra curto-circuito:Sim (fusível de entrada 30A) proteção contra curto-circuito duplo, use.

Proteção contra polaridade reversa de entrada:Sim (conexão anti-reversa do tubo MOS de potência de 150A. Pode ser conectado inversamente por um longo tempo)

Método de instalação:4 pilares de cobre de 3 mm

Método de fiação:Terminais de fiação (use fio de cobre puro de alta corrente)

 Potência de saída:=Tensão de entrada*30A, por exemplo entrada 12V*30A=360W A potência máxima quando a entrada é 12V é 360W

Tensão de entrada*30A Por exemplo: entrada 24V*30A=720W, ou seja: quando a entrada é 24V, a potência máxima é 720W

Descrição do poder:

Como a corrente de entrada desta fonte de alimentação é 30A a 10-30V e 2A a 31-60V, a potência de saída está relacionada à tensão de entrada. Tensão de entradaQuanto mais altoQuanto maior a potência, maior a

(Tensão de entrada * corrente de entrada é igual à potência total) Por exemplo, a potência de entrada de 12 V*30 A é 360 W. A potência de entrada de 24 V*30 A é 720 W. Quando a tensão de entrada é 36 V, a corrente de entrada máxima é 2 e a potência máxima da fonte de alimentação é 900 W.

1. Por exemplo, a bateria original de 48 V de um carro elétrico pode ser aumentada para 60 V para alimentar o carro elétrico, o que pode aumentar a velocidade e a aceleração do carro elétrico.

2. Carregue sua bicicleta elétrica. (1: Por exemplo, se você tiver uma bateria ociosa de 12 V ou 24 V, você pode usar esta fonte de alimentação de reforço para carregar a bateria original, o que é equivalente a um banco de energia para veículos elétricos. 2:Ao mesmo tempo, a entrada também pode ser conectada a células solares, energia eólica, geradores e outras fontes de energia para aumentar a voltagem para carregar a bateria original e aumentar a durabilidade do veículo elétrico.)

3. Você pode aumentar a voltagem da bateria para fazer o carro elétrico funcionar mais rápido, mas é recomendável não exceder 10 V.

4 Aumento de tensão e estabilização de tensão do painel solar.

Regulação de tensão:

Quando a energia estiver ligada e não houver carga, use uma chave de fenda de lâmina plana para ajustar o potenciômetro do terminal de saída "V-ADJ" (marcado na figura abaixo) no sentido horário para aumentar e no sentido anti-horário para diminuir. Devido à grande capacidade do capacitor de saída, a tensão de saída reagirá lentamente quando for ajustada de alta tensão para baixa tensão. A faixa de ajuste do Jianyi é menor.

Regulamentação atual:

reverterAjuste o potenciômetro "CC A-ADJ" no sentido horário por cerca de 30 voltas, defina a corrente de saída para um valor pequeno, conecte uma carga como uma bateria de LED e ajuste o potenciômetro "CC A-ADJ" no sentido horário para a corrente que você precisa. Para carregar a bateria, descarregue a bateria, conecte-a à saída e ajuste o CC A-ADJ para a corrente que você precisa. Ao carregar, certifique-se de usar uma bateria descarregada para ajustar com precisão, porque quanto mais energia sobrar na bateria, menor será a corrente de carga.A tensão de saída padrão é 3A.Nunca use saída de curto-circuito para ajustar a corrente. A estrutura do circuito do módulo boost não pode ser ajustada por curto-circuito.

Regulagem de proteção de bateria fraca de entrada:

A proteção de bateria fraca é usada principalmente para evitar descarga excessiva da bateria quando a energia de entrada é uma bateria. Se a voltagem da bateria for muito baixa para danificar o módulo de energia, a proteção de baixa voltagem também deve ser definida quando a entrada da bateria for uma fonte de alimentação de comutação.

Método 1: Por exemplo, defina a proteção de bateria fraca de 12 V. Conecte uma tensão de 10 V à extremidade de entrada do módulo de energia e use uma chave de fenda de lâmina plana para ajustar RV1 (sentido horário para aumentar o valor da tensão de proteção, sentido anti-horário para diminuir a tensão de proteção) até que a luz UVLO acenda. Neste momento, a tensão de proteção de bateria fraca é de 10 V. Quando a tensão da bateria cai para 10 V, o módulo de energia não aumenta (a tensão de entrada é igual à tensão de saída). Somente quando a tensão de entrada for maior que 10 V, a fonte de alimentação se recuperará automaticamente e começará a aumentar a tensão.

    Método 2: Conecte a bateria ou a fonte de alimentação do interruptor à entrada. Se a luz UVLO na placa estiver desligada, gire o potenciômetro RV1 no sentido anti-horário para ligar a luz UVLO e, em seguida, gire-o no sentido horário duas vezes. Se a luz UVLO estiver ligada, gire o potenciômetro RV1 no sentido horário para desligar a luz UVLO e, em seguida, gire-o no sentido horário duas vezes. (Aplicável a 8V-45V)

Precauções:

1. Os polos positivo e negativo da saída não podem ser invertidos ou curto-circuitados.

2Se usado para aumentar a potência de acionamento de veículos elétricos, a tensão de entrada é acima de 24 V. A potência dos veículos elétricos é menor que 500 W. Como o motor do veículo elétrico é uma carga indutiva, a corrente será muito grande no momento da partida e ao subir. Deixe margem de potência suficiente。

3Ao usar baterias, fontes de alimentação alternadas, painéis solares, geradores, etc. como fontes de entrada, a proteção da bateria deve ser reduzida, caso contrário, a bateria e a fonte de alimentação serão danificadas.

4,Ao trabalhar em carga máxima com alta corrente e alta potência por um longo período, preste atenção à ventilação e à dissipação de calor para prolongar a vida útil da fonte de alimentação.

4,A fonte de alimentação só pode aumentar a voltagem, não diminuí-la.Não alimente equipamentos elétricos com uma tensão menor que a tensão de entrada, como usar uma bateria de 24 V para carregar uma bateria de 12 V ou carregar um capacitor.

5. Por favor, não trabalhe em carga máxima por muito tempo. Por favor, deixe uma margem de 20% ao trabalhar continuamente.Preste atenção à ventilação e à dissipação de calor

problema comum:

1. Por que meu módulo foi projetado neste formato?

R: Nosso módulo é projetado para sua conveniência para ser fixado diretamente na máquina. Você pode fixar o módulo em sua máquina através de 4 pilares de cobre.

2. Quão eficiente é o módulo? Quero usá-lo com uma bateria de alta eficiência. Posso usá-lo?

Resposta: A eficiência de trabalho deste módulo é muito alta. Nossa eficiência de teste real pode atingir 98,1%.

3. Este módulo de potência possui proteção contra curto-circuito? Ele queimará se eu acidentalmente causar um curto-circuito na saída ao usá-lo?

Resposta: Nosso módulo tem proteção contra curto-circuito. Quando sua saída sofre curto-circuito, o fusível queima e você precisa substituí-lo para restaurá-lo. Você precisa prestar atenção ao usá-lo e tentar não causar curto-circuito.

4. Este módulo de potência possui proteção de entrada reversa? Se eu acidentalmente conectar a alimentação de entrada ao contrário enquanto a uso, ela queimará?

responder:Não queima, nosso módulo é equipado com proteção de conexão reversa.

5. A tensão de trabalho do módulo é de 10-60 V, então se eu inserir 12 V, ele pode gerar 48 V?

R: Sim. Este módulo é um módulo de reforço.

6. Este módulo pode funcionar a 72 V 10 A por muito tempo?

Resposta: A potência de projeto deste módulo é de 1800 W, e ele pode funcionar por um longo tempo a 1500 W (é necessário resfriamento forçado por ventilador). 72 V*10 A = 720 W, então ele pode funcionar por um longo tempo.

7. Preciso de uma corrente de cerca de 20A. Este módulo pode trabalhar em paralelo?

A: Quando a potência de entrada é separada, as saídas podem ser conectadas diretamente em paralelo para dobrar a potência. Isso não é possível quando as entradas são conectadas à mesma fonte de alimentação.

8. Qual é a temperatura do ambiente de trabalho deste módulo? Ele pode atingir o grau industrial?

R: Sim, mas quando a temperatura ambiente exceder 40 graus, reduza o uso de energia ou aumente a dissipação de calor.

9. Vejo que seu módulo tem um potenciômetro nele. A tensão de saída aumentará repentinamente devido a danos no potenciômetro?

R: Não, o módulo usa um potenciômetro multivoltas, que tem precisão e confiabilidade de ajuste muito altas, e não haverá aumento repentino na tensão de saída. Você pode usá-lo com confiança. Ainda recomendamos que clientes em massa nos encontrem para personalizar a tensão de saída fixa.

10. Vejo que a potência do seu módulo é 1800W. Se eu emitir uma tensão de 60V, qual deve ser a corrente?

R: Isso pode ser calculado. De acordo com a fórmula P=U*I, I=P/U, a tensão de saída é 60V e a corrente é 30A. Como a corrente máxima de saída do módulo é de cerca de 22A, a corrente máxima de saída é 22A.

5. A tensão de trabalho do módulo é de 10-60 V, então se eu inserir 12 V, posso gerar 97 V (1800 W)?

R: Não. A entrada de 12 V pode gerar 97 V, mas se você quiser gerar 1800 W de potência, a tensão de entrada deve ser superior a 48 V.
