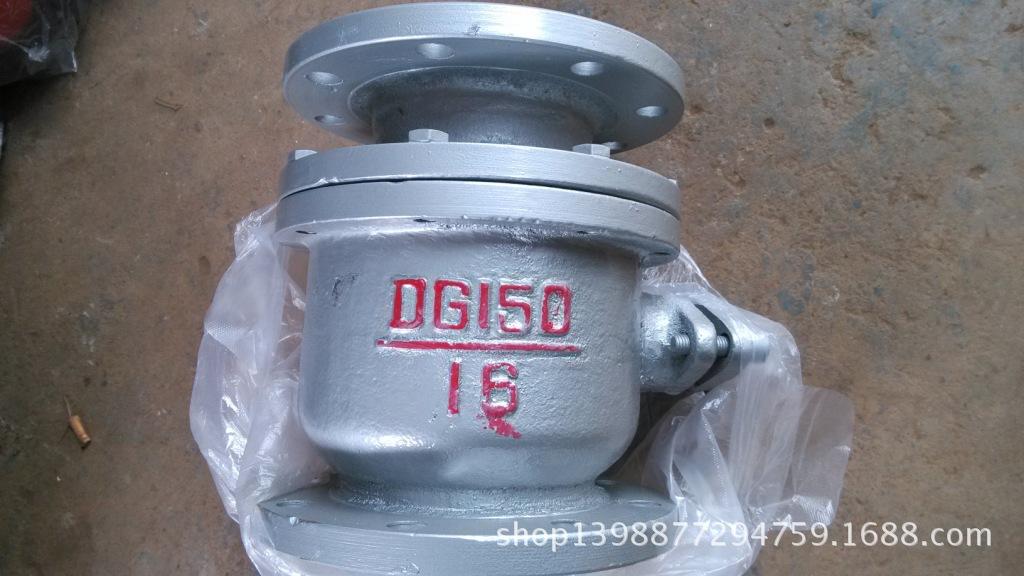

A parte de fechamento da válvula de esfera é uma esfera, que gira em torno da linha central do corpo da válvula para abrir e fechar. As válvulas de esfera são usadas principalmente para cortar, distribuir e alterar a direção do fluxo do meio na tubulação.
Esta válvula é adequada para abertura e fechamento em tubulações com meios não corrosivos, como água e vapor, a uma temperatura inferior a 150 graus Celsius. Sua maior vantagem é a abertura e o fechamento rápidos.
Materiais das peças principais
Nome da peça | Material |
Corpo da válvula, esfera | ferro fundido cinza |
Tronco | Aço carbono ou 2Cr13 |
anel de vedação | F4Ou grafite flexível |
Especificações de performance
modelo | Pressão nominal | pressão de teste | Temperatura de operação | Mídia aplicável | |
Força (água) | Selagem (água) | ||||
Q41F-16 | 1.6 | 2.4 | 1,8 | ≦150 | Água, vapor, óleo |
Dimensões gerais e dimensões de conexão
modelo | Diâmetro nominal DN | tamanho | ||||||
eu | D | D1 | D2 | namorado | Zd | H | ||
Q41F-16 | 40 | 180 | 145 | 110 | 85 | 18-3 | 4-18 | 150 |
50 | 203 | 160 | 125 | 100 | 20-3 | 4-18 | 190 | |
65 | 222 | 180 | 145 | 120 | 20-3 | 4-18 | 195 | |
80 | 241 | 195 | 160 | 135 | 22-3 | 8-18 | 215 | |
100 | 305 | 215 | 180 | 155 | 24-3 | 8-18 | 250 | |
