Parâmetros do módulo:

Nome do módulo: 10A retificação síncrona step-down tensão constante corrente constante

Propriedades do módulo: retificação síncrona do módulo Buck não isolado (BUCK)

Tensão de entrada: 4-32 V (limite 36 V). Mantenha a margem de tensão.

Tensão de saída: 1,2-32 V continuamente ajustável (a saída padrão é 5 V, se precisar de outras tensões, informe o lojista.)

Saída fixa de 1,2-32 V (informe ao lojista a voltagem necessária)

A entrega padrão é saída ajustável (ajustada para 5 V/6 A quando enviada)

Diferença mínima de tensão de entrada e saída: 1V

Corrente de saída: 0,4-10A, dissipação de calor natural de longo prazo dentro de 6A, temperatura não excede 60 graus. Por favor, reduza a capacidade quando a temperatura ambiente estiver alta.

Faixa de corrente constante de saída: 0,3-10A

Temperatura de trabalho: -40~+85 graus

Frequência de trabalho: 150KHz

Eficiência de conversão: até 98% (a eficiência está relacionada à tensão de entrada e saída, corrente e diferença de pressão)

Proteção contra curto-circuito: Sim (limite a corrente ao valor de corrente constante)

Proteção contra superaquecimento: Sim (reduz automaticamente a corrente de saída após superaquecimento)

Proteção de conexão reversa de entrada: Nenhuma (se necessário, conecte um diodo em série com a entrada)

Proteção antirreversa de saída: Nenhuma (se necessário, conecte um diodo em série com a saída. Quando usado para aplicações de carregamento, adicione um diodo antirreverso entre a saída do módulo e a bateria, caso contrário, o módulo será danificado.)

Método de instalação: 4 parafusos de 3mm

Método de fiação: Bloco de terminais, sem necessidade de soldagem, IN é entrada, OUT é saída, o módulo com invólucro é saída de fio de soldagem.

Tamanho do módulo: comprimento 60 mm largura 26 mm altura 20 mm

Escopo de aplicação:

1. Faça você mesmo uma fonte de alimentação estabilizada por tensão com função de corrente constante. Você não precisa se preocupar com curtos-circuitos durante o uso e isso pode proteger a carga.

2. Ligue seus dispositivos eletrônicos.

3. Carregue várias baterias e ajuste a tensão e a corrente de carga de acordo com baterias de diferentes tensões e capacidades.

4. Use painéis solares para alimentar várias baterias, com função de corrente constante para evitar sobrecarga da bateria e protegê-la efetivamente.

5. Aciona LEDs de alta potência e pode ser conectado livremente em série e paralelo.

6. Como uma fonte de alimentação veicular, pode alimentar seu celular, laptop ou vários produtos digitais. Como definir a voltagem e a corrente: (Por favor, veja a imagem acima)

1. Defina a tensão de saída: De acordo com o valor da tensão de carga flutuante da bateria que você deseja carregar, ou o valor da tensão do LED após a conexão em série ou paralela, ajuste o potenciômetro de tensão constante (CV) para definir a tensão de saída para o tensão necessária. (Quando nenhuma carga está conectada)

2. Defina o valor de corrente constante: primeiro ajuste o potenciômetro CC no sentido anti-horário por cerca de 20 voltas, use o multímetro de 20 A para causar um curto-circuito na saída e ajuste o potenciômetro CC para o valor de corrente que você precisa definir.

Observação: Ao definir a corrente constante, a tensão deve ser maior que 1,2 V, caso contrário, a função de corrente constante falhará.

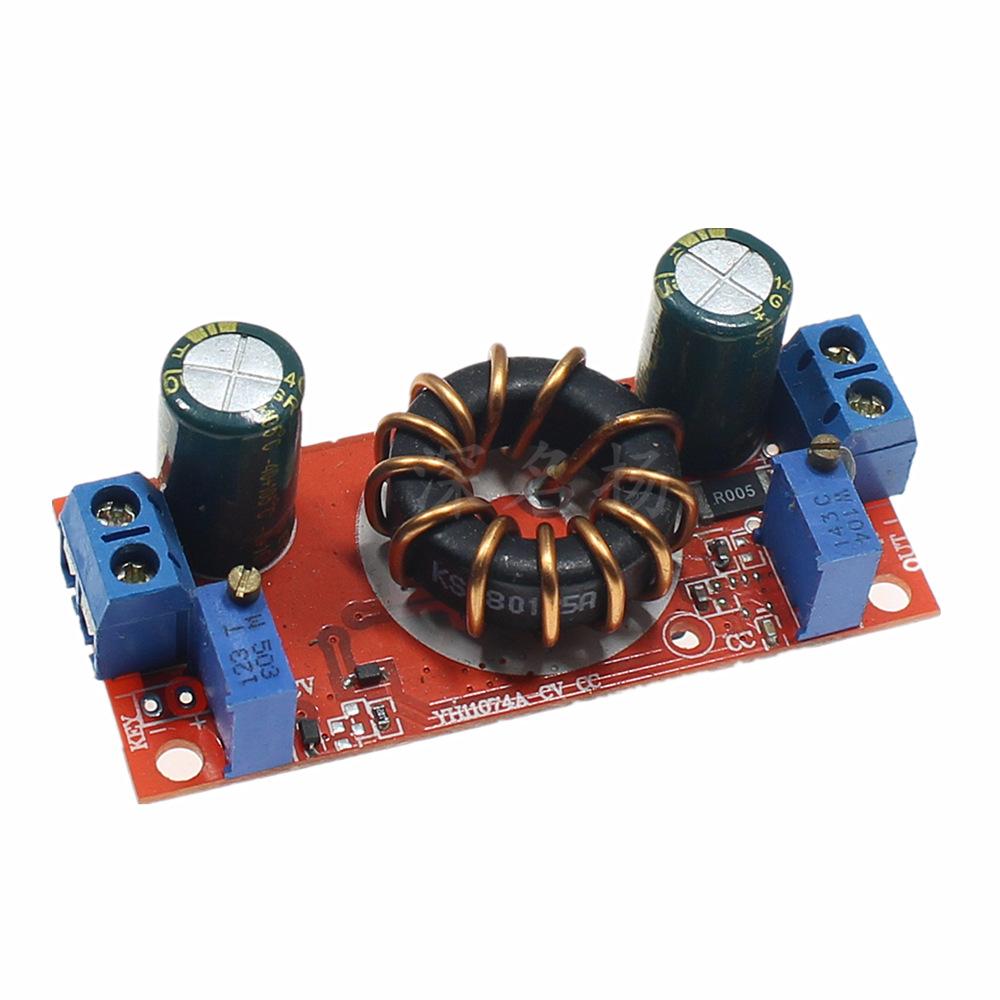

Solução de chip de retificação síncrona importada, amplificador operacional de precisão TI original, resistor de potência de liga. Faixa de tensão de entrada 5-30 V (limite 36 V), anel magnético de alumínio de silício de ferro importado, alta eficiência e garantia de baixo aumento de temperatura. Fonte de alimentação de comutação de longa duração dedicada à eletrólise de baixa resistência de alta frequência, para que a ondulação de saída seja menor. Indicador de trabalho LED integrado, mais intuitivo ao trabalhar. Material completo, desempenho estável.

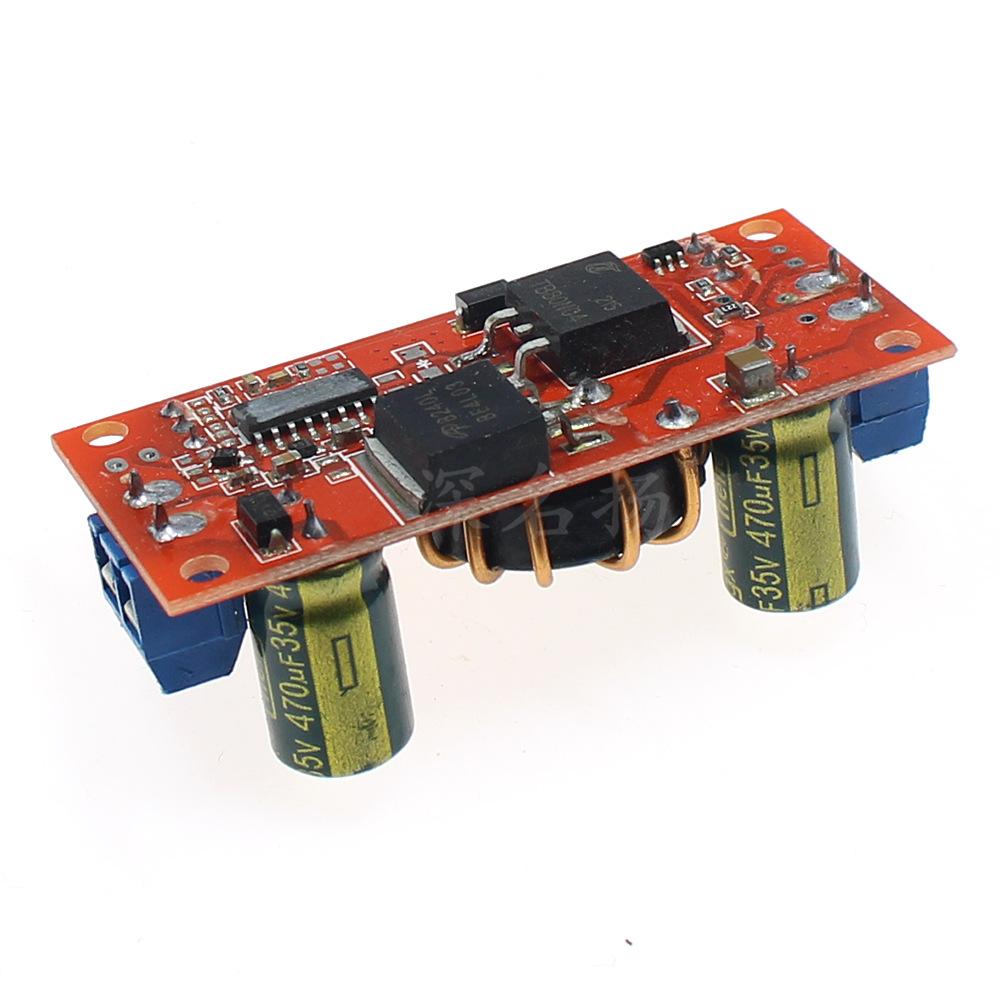

Chip retificador síncrono original importado, tubo MOS importado de alta potência e baixa resistência, alta eficiência, garantia de baixa elevação de temperatura. Proteção de diodo TVS de entrada, capacitor MLCC original TDK
