【Uso do produto】
A máquina de teste de tração e compressão é uma máquina de teste de força mecânica usada para testar propriedades mecânicas como carga estática, tensão, compressão, flexão, cisalhamento e descascamento de materiais. É adequado para folhas de plástico, tubos, perfis especiais, filmes plásticos e vários testes de propriedades físicas e mecânicas de borracha, fios e cabos e outros materiais são usados para desenvolvimento de materiais e são equipamentos de teste indispensáveis para testes de propriedades físicas, ensino de pesquisa, qualidade controle, etc. Os dispositivos de tração da máquina de tração da Nakano Seiko Instruments são uma parte importante do instrumento. Materiais diferentes A necessidade de acessórios diferentes também é um fator importante para que o teste possa ser realizado sem problemas e para a precisão dos resultados do teste.
1. Teste de tração de chapas, fios e fibras metálicas
2. Testes de tração, compressão e flexão em plásticos, borracha, materiais compósitos e outros produtos
3. Resistência à remoção, descascamento e soldagem de componentes eletrônicos. Teste de pequena deformação
4. Teste de resistência à flexão de placas de circuito
5. Teste de remoção de placas de circuito impresso
6. Teste de pressão de mola, etc. Esta série de máquinas de teste de materiais é amplamente utilizada em vários tipos de ferragens, metal, borracha e plásticos, sapatos, couro, roupas, têxteis, isoladores, fios e cabos, terminais e outros materiais para testar seus tração e rasgo, descascamento, resistência à compressão, resistência à flexão e ao cisalhamento, resistência à flexão de três pontos... e outras propriedades de teste de propriedades físicas.
[Especificações do equipamento]
|
Item de parâmetro |
Indicadores técnicos |
|
Faixa de medição |
10KN.20KN.30KN.50KN(Opcional de acordo com requisitos de material) |
|
Precisão de medição de força |
Melhor que ±1% |
|
Resolução de medição de força |
1/500000 |
|
Faixa de força efetiva |
0,01-100%FS |
|
Conversão de unidades |
N , kN, kgf, gf, lbf |
|
Precisão da indicação |
Erro de indicação ±1%, variabilidade de indicação ≤1% |
|
Precisão de deslocamento |
≤0,01 mm |
|
método de transferência |
Transmissão de fuso de esferas de alta precisão |
|
Teste de velocidade |
1~500 mm/min (ajustável) |
|
Curso efetivo do feixe |
1000mm |
|
Viagem eficaz entre jogos |
700 mm |
|
largura de teste |
400mm |
|
velocidade de retorno |
1~500 mm/min (pode ser definido arbitrariamente) |
|
sistema de exibição |
Adote o controle de software do sistema de computador original, operação em modo Windows + pode exibir uma variedade de curvas de teste |
|
modo de desligamento |
Desligamento por sobrecarga, desligamento por danos à amostra, desligamento por configuração de limite superior e inferior, desligamento por ponto de ajuste. |
|
Função de impressão |
É necessário conectar uma impressora para exportar o relatório do teste em formato Word, incluindo: número de série, valor de pico, curva, valor médio, memorizado, etc. |
|
Software de medição e controle |
Suporte aos sistemas operacionais Windows XP, 7, 10, 11 |
|
Fixação de materiais |
(Os acessórios personalizados podem ser configurados de acordo com os requisitos da amostra do cliente) |
|
sistema de energia |
Servo motor + driver correspondente |
|
sensor |
Sensor de força de alta precisão personalizado estrangeiro |
|
Fonte de alimentação funcionando |
CA 220 V 50 Hz |
|
Poder |
400 W |
|
Qualidade geral da máquina |
Cerca de 200kg |
|
Tamanho da máquina |
750×430×1570mm |
【Padrão de Equipamento】
Este produto foi projetado e fabricado de acordo com as especificações relevantes do GB17200.

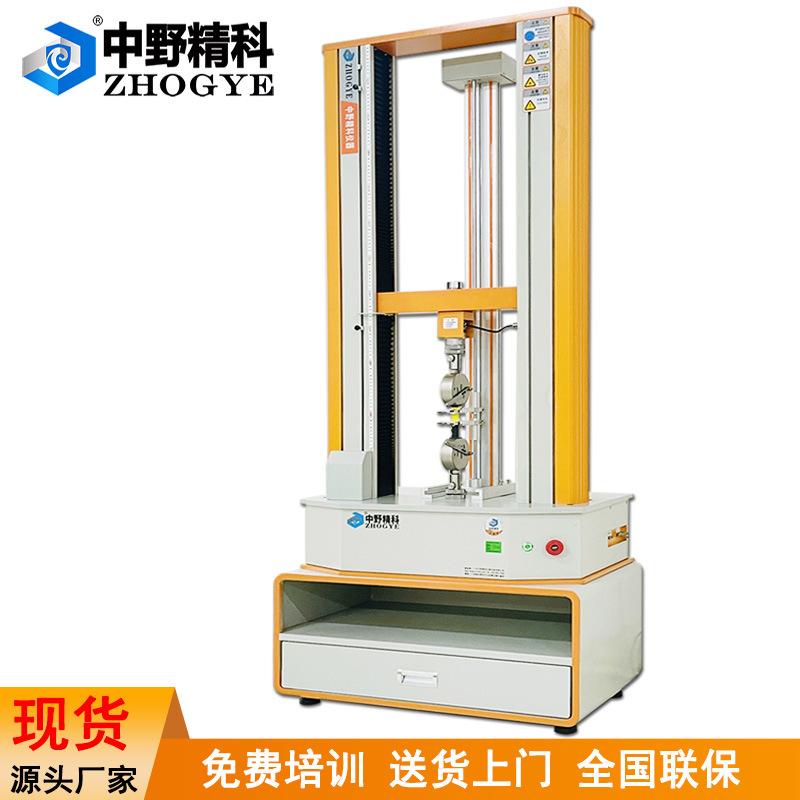

Máquina de teste de tração de material universal Máquina de teste de tração de material universal de coluna dupla Os indicadores de desempenho da máquina de teste de material universal Zhongye atendem:
ISO 37, GB 8808, GB/T1040.1-2006, GB/T1040.2-2006, GB/T 1040.3-2006, GB/T 1040.4-2006, GB/T 1040.5-2008, GB/T 4850-2002, GB/T12914-2008, GB/T 17200, GB/T 16578.1-2008, GB/T 7122, GB/T 2790, GB/T 2791, GB/T 2792, GB/T 17590, ASTM E4, ASTM D882, ASTM D1938, ASTM D3330, ASTM F88, ASTM F904, JIS P8113, QB/T 2358, QB/T 1130GB/T16491, GB/T1040, GB/T1041, GB/T8804.1-2, GB/T8808, GB13022, GB/ T2790 (teste de resistência ao descascamento de 180° do adesivo), GB/T2791 (teste de resistência ao descascamento T do adesivo), GB2792 (teste de resistência ao descascamento de 180° da fita adesiva sensível à pressão), GB4 (teste de resistência ao desenrolamento em baixa velocidade), GB7754 ( teste de resistência ao cisalhamento), GB8808 (teste de resistência ao descascamento do filme composto), ZBY28004 (teste de resistência à vedação térmica), GB13022 (teste de tração do filme), GB7753 (teste de tração da fita adesiva sensível à pressão) e outros métodos de teste.
