Módulo de Potência Ajustável 12A Step-Down 24V para 12V Driver de LED 300W com Instruções de Carregamento

Dicas gentis:

(Em estoque: a corrente é 8-9A, a tensão de entrada é 40V, a tensão de saída é cerca de 35V)

(porque12AO atual fabricante do chip interrompeu a produção e a corrente do chip de substituição foi reduzida dos 12A anteriores para8ACorrente (o teste real mostra que a corrente máxima é de cerca de 9A), a tensão de entrada é32Vpara40V, a tensão de saída é28Vchegar35V. Ele pode alimentar 10 sequências de LEDs de alta potência.Nós o notificaremos separadamente quando o chip 12A chegar.)

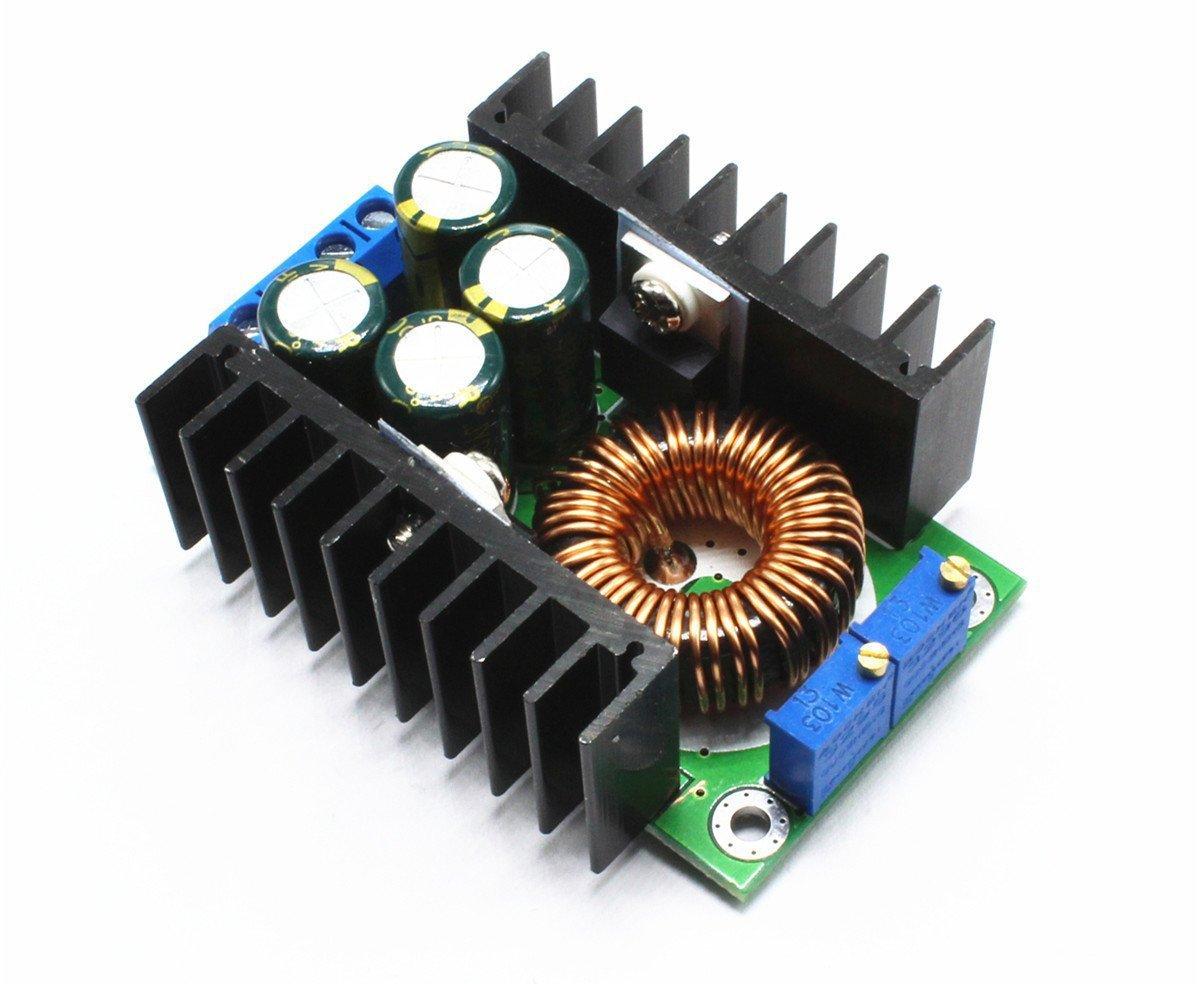

Módulo de potência QS-2405CCBD-12A

Tamanho: 65(C)*47(L)*23,5(A) mm

aplicação típica:

Fonte de alimentação ajustável (12 A é potente o suficiente), driver de LED de alta potência, driver de display LED, carregamento de bateria de chumbo-ácido, carregamento de bateria de lítio, fonte de alimentação montada em veículo, fonte de alimentação para laptop montada em veículo (redutor), fonte de alimentação com tensão estabilizada, fonte de alimentação do sistema de baixa tensão (por exemplo, bateria de 12 V de carrinho de brinquedo infantil redutor para 6 V), 24 V a 12 V 12 A \\\\ 12 V a 5 V 12 A \\\\ 24 V a 5 V 12 A \\\\ 24 V a 19 V20 V, etc., a faixa de aplicação é muito ampla.

1. A corrente fixa da luz é 0,1 vezes o valor da corrente constante (usado para identificar se a bateria está totalmente carregada durante o carregamento);

2. O uso de CI de referência e resistor de amostragem de alta precisão torna a corrente constante mais estável (o desvio de temperatura é inferior a 5% quando a corrente constante é de 20 graus a 60 graus).Especialmente adequado para condução LED

3. A corrente de saída é grande, a corrente máxima de saída pode ser 12A, o que pode atender à maioria das necessidades.

4.4 capacitores de alta frequência reduzem efetivamente a ondulação de saída e garantem uma operação estável

5. Design de dissipador de calor duplo, tubo MOS Schottky dois tubos dissipador de calor independente, boa dissipação de calor, sem influência mútua

6. Use anéis magnéticos Sendust de tamanho grande a qualquer custo para melhorar a eficiência do trabalho e use fios duplos de cobre puro em paralelo para reduzir a geração de calor e a eficiência.

7. Potenciômetro multivoltas 3296, alta precisão de ajuste de tensão e corrente e boa estabilidade.

8. O resistor de amostragem de corrente tem alta precisão de amostragem de corrente, boa estabilidade e pequeno desvio de temperatura. LED.

9. Luz indicadora de duas cores, o status de trabalho é claro à primeira vista. Carregando.

10. Tanto a voltagem quanto a corrente são ajustáveis e funciona bem como uma fonte de alimentação ajustável. 12A tem grande corrente e potência suficiente.

Parâmetros do módulo

Propriedades do módulo:Módulo de corrente constante e tensão constante redutor não isolado (CC CV) Módulo de carregamento

Âmbito de aplicação:grandePower LED unidade de corrente constante, carregamento de bateria de lítio (incluindo ferroelétrico), carregamento de bateria 4V, 6V, 12V, 14V, 24V, carregamento de bateria Ni-Cd Ni-MH (bateria), painéis solares, turbinas eólicas

Tensão de entrada:7-32V(sem corrente constante 5-32V)

A tensão de saída:(1) Ajustável continuamente(0,8-28V）

(2) Saída fixa (0,8-28VEscolha entrePor favor, informe o lojista quando você comprar. (Por enquanto, apenas para clientes a granel, todas as amostras são ajustáveis)

(3) Se você precisar de uma voltagem mais alta, entre em contato conosco

Corrente de saída:É um grande 12A (se a temperatura do tubo de alimentação exceder 65 graus, adicione um ventilador para dissipação de calor. Se 24 V a 12 V estiver dentro de 6 A, um ventilador geralmente não é necessário em um ambiente aberto)

Faixa de corrente constante:0,2-12A (ajustável) (Sem corrente constante, não existe tal função)

Corrente de luz giratória:Valor de corrente constante*(0,1),A corrente da lâmpada está ligada ao valor da corrente constantePor exemplo, o valor da corrente constante é 3A e a corrente da lâmpada é definida como corrente constante.0,1°(0,1*3A=0,3A)Quando o valor da corrente constante é ajustado para 2A, a corrente da lâmpada é constante.0,1 vezes (0,1*2A=0,2A).

Esta versão é fixada em 0,1 vez (a corrente real da luz é um valor aproximado e não exato) e é usada para indicar se a carga está cheia.

A queda de pressão é baixa:1V

Potência de saída:A alta potência é de cerca de 300 W. Se a temperatura do tubo de potência exceder 65 graus, adicione um ventilador.

Eficiência de conversão:É cerca de 95% maior (quanto maior a tensão de saída, maior a eficiência)

frequência de trabalho:300KHz

Ondulação de saída:Largura de banda de 20M (apenas para referência)

Entrada 24 V Saída 12 V Ripple cerca de 50 mV (excluindo ruído)

Temperatura de operação:Grau industrial (-40℃ a +85℃) (preste atenção à temperatura do tubo de alimentação em uso real. Se a temperatura estiver muito alta, aumente a dissipação de calor)

Corrente sem carga:Típico 20mA (24V a 12V)

Olá Elena:±1% (pressão constante)

Regulação de tensão:±1%

Precisão e temperatura de corrente constante:Em testes reais, a temperatura no módulo muda de 25 graus para 60 graus, e o valor de corrente constante muda em menos de 5% (valor de corrente constante)

Velocidade de resposta dinâmica:5% 200uS

Direção de ajuste do potenciômetro:No sentido horário (aumenta), no sentido anti-horário (diminui) O potenciômetro próximo à entrada é a regulação de tensão (CV), e o potenciômetro próximo à saída é a regulação de corrente (CC)

Luz indicadora:Luz indicadora de duas cores,A luz indicadora durante o carregamento é vermelha, a luz indicadora quando o carregamento está completo é verde (verde quando nenhuma carga está conectada). A luz indicadora sem corrente constante é vermelha.

Proteção contra curto-circuito de saída:Sim, corrente constante (valor de corrente constante definido atualmente)

Proteção contra polaridade reversa de entrada:nenhum,

Fluxo reverso de saída:nenhum.

Fiação:Terminais

Método de carregamento da bateria:

1. Determine a tensão de carga flutuante e a corrente de carga da bateria que você precisa carregar e a tensão de entrada do módulo;

2. Ajuste o potenciômetro de tensão constante para ajustar a tensão de saída para cerca de 5V.

3. Use a faixa de corrente 10A do multímetro para medir a corrente de curto-circuito de saída e ajuste o potenciômetro de corrente constante para fazer a corrente de saída atingir o valor de corrente de carga predeterminado;

4. Ajuste o potenciômetro de tensão constante para fazer a tensão de saída flutuar na tensão de carga;

5. Conecte a bateria e tente carregar.

(As etapas 1, 2, 3 e 4 são para conectar a entrada do módulo à fonte de alimentação, e a saída é descarregada e não conectada à bateria.)

Como usar o driver de corrente constante LED:

1. Certifique-se de que você precisa acionar o LED com alta corrente operacional e voltagem.

2. Ajuste o potenciômetro de tensão constante para ajustar a tensão de saída para cerca de 5V.

3. Use a faixa de corrente de 10 A do multímetro para medir a corrente de curto-circuito de saída e ajuste o potenciômetro de corrente constante para tornar a corrente de saída a corrente de trabalho do LED predeterminada;

4. Ajuste o potenciômetro de tensão constante para que o LED de tensão de saída seja uma alta tensão de trabalho;

5. Conecte o LED e teste a máquina.

(As etapas 1, 2, 3 e 4 são para conectar a entrada do módulo à fonte de alimentação, e a saída é descarregada e não conectada à luz LED.)
