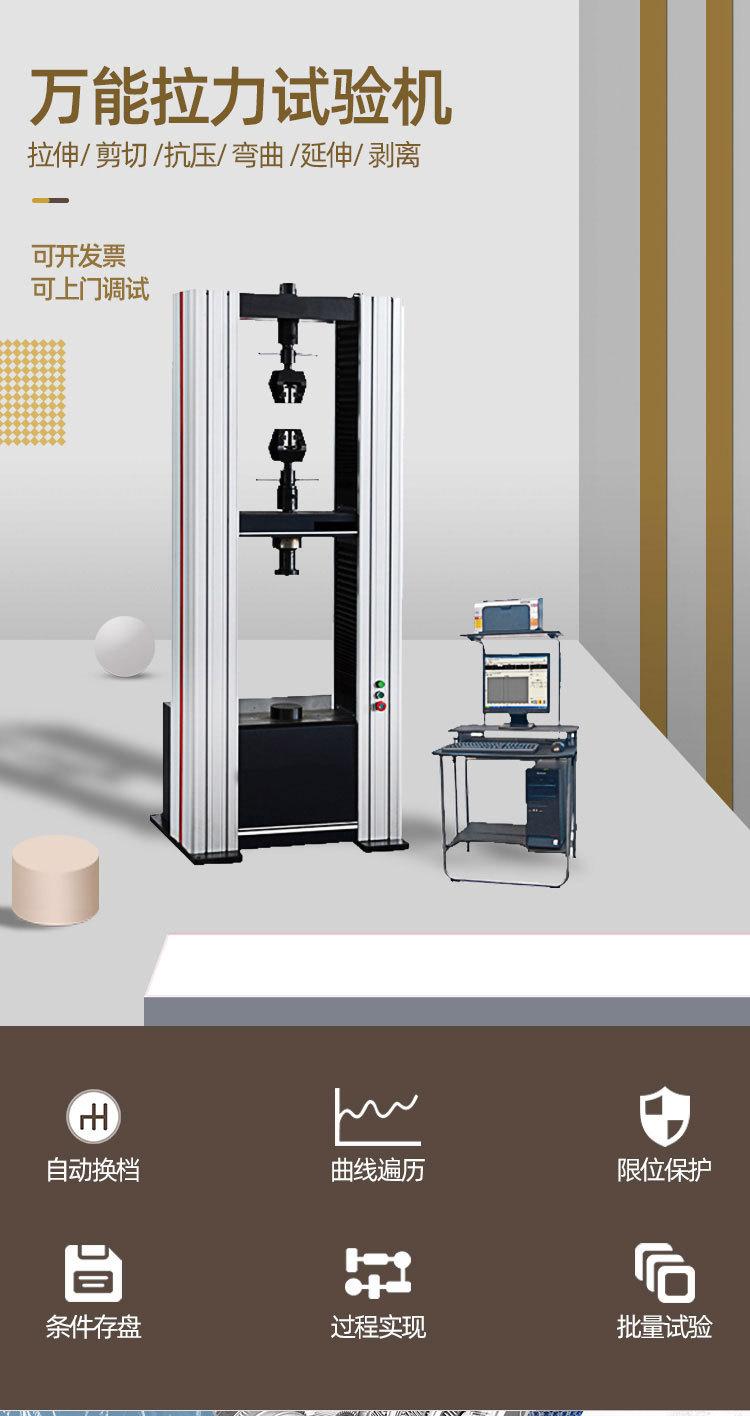

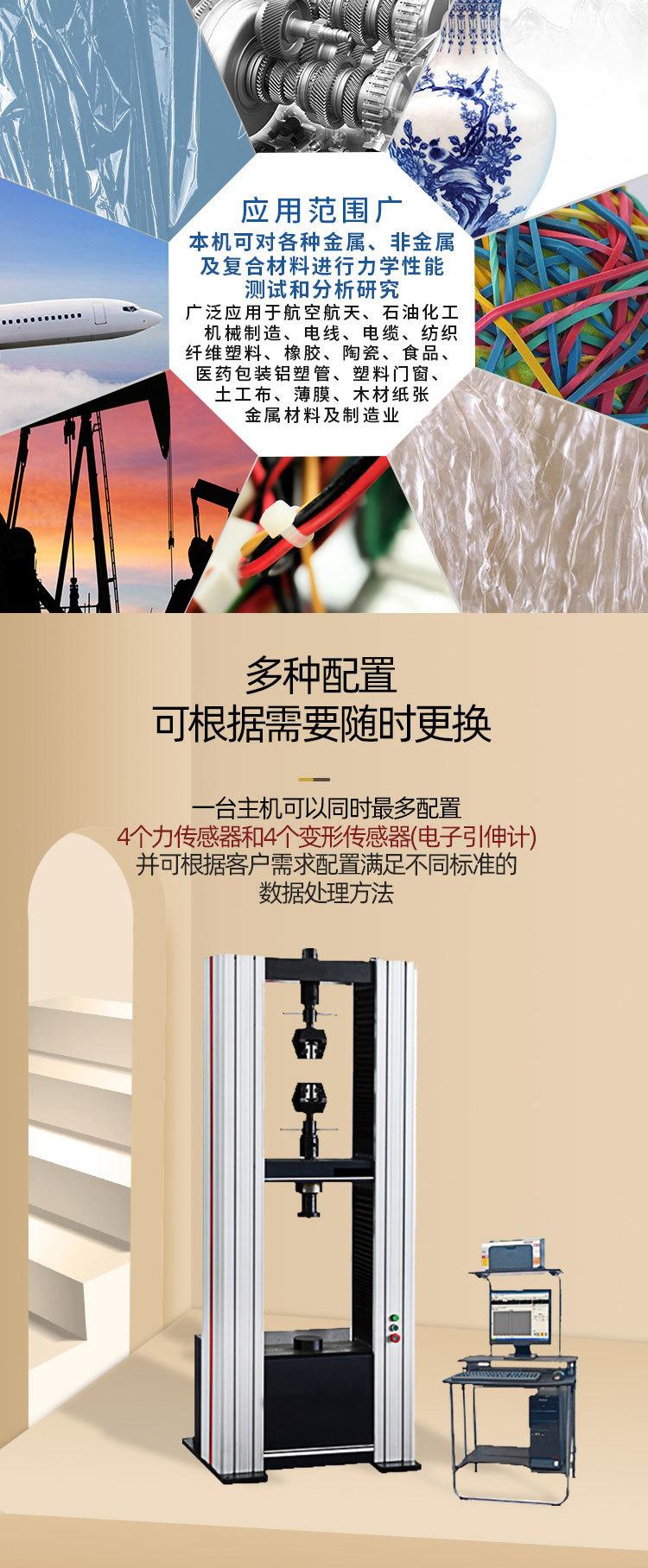

Máquina de Ensaio de Tração Universal Eletrônica para Metal e Plástico, Testador de Tração e Compressão com Visor Digital e Alta Precisão

1. Introdução do produto:

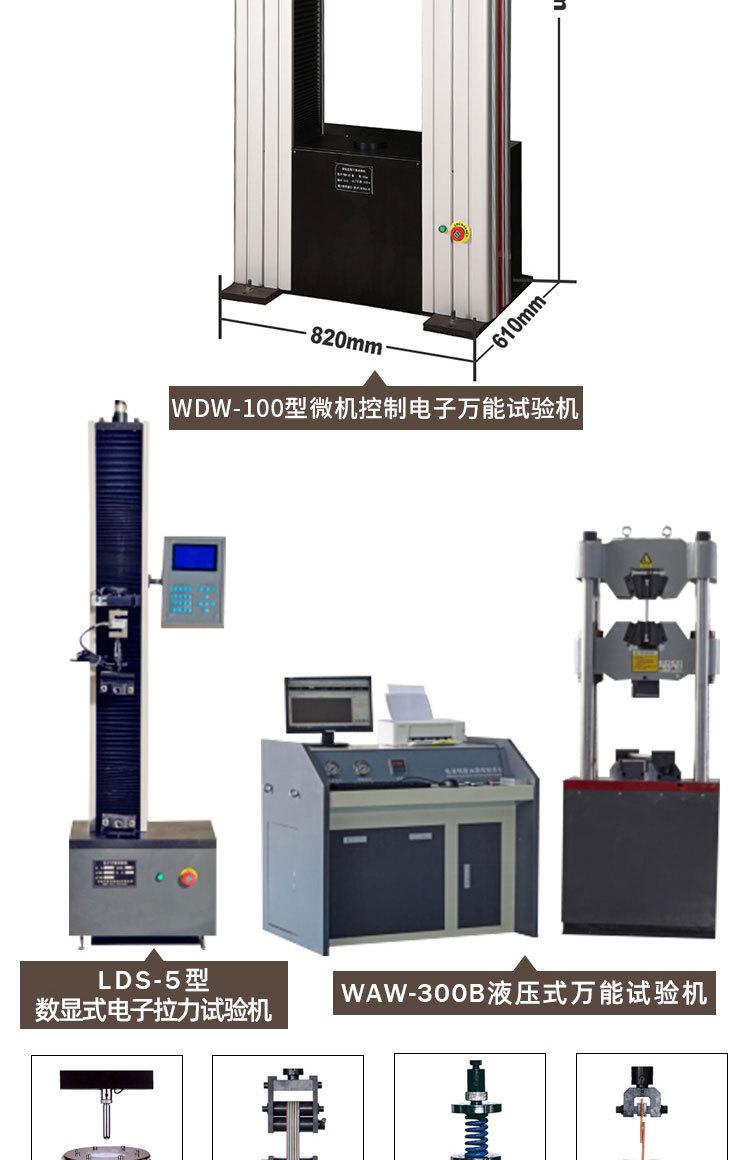

WDW-100A máquina de teste eletrônico controlada por microcomputador é uma nova geração de máquina de teste eletrônico controlada por microcomputador de espaço duplo, especialmente projetada para universidades e institutos de pesquisa científica. O design da máquina principal e do equipamento auxiliar da máquina de teste baseia-se na tecnologia avançada da Shimadzu do Japão, com bela aparência, operação conveniente e desempenho estável e confiável. O sistema de computador controla a rotação do servo motor através do controlador Star e do sistema de controle de velocidade. Após a desaceleração pelo sistema de desaceleração, o feixe móvel é conduzido para cima e para baixo através do par de parafusos de precisão para completar o alongamento, compressão, flexão, cisalhamento e outros aspectos da amostra. O teste de propriedades mecânicas é livre de poluição, baixo ruído, alta eficiência, possui uma ampla faixa de velocidade e distância de movimento do feixe e está equipado com uma ampla variedade de acessórios de teste. Em termos de testes de propriedades mecânicas de metais, não metais, materiais e produtos compósitos, tem perspectivas de aplicação muito amplas. Esta máquina é amplamente utilizada na inspeção e análise de materiais em construção e materiais de construção, aeroespacial, fabricação de máquinas, fios e cabos, plásticos de borracha, têxteis, eletrodomésticos e outras indústrias. É utilizado por instituições de pesquisa científica, faculdades e universidades, empresas industriais e de mineração, supervisão técnica, inspeção e arbitragem de mercadorias e outros departamentos. Equipamento de teste ideal.

A máquina adota um sistema de controle de servo velocidade totalmente digital com precisão de controle de alta velocidade e desempenho estável e um servo motor como sistema de acionamento. O controlador Star é o núcleo do sistema de controle.JANELASÉ um software de controle e processamento de dados para a interface de operação, que realiza a exibição na tela da força de teste, valor de pico da força de teste, deslocamento do feixe, deformação de teste e curva de teste. Todas as operações de teste podem ser concluídas automaticamente no computador através do mouse. Um bom design humanizado facilita a operação do teste. Combinando as tecnologias acima, a máquina pode obter controle de circuito fechado de parâmetros como força de teste, deformação e deslocamento, e pode realizar modos de controle como tensão constante, deformação constante e deslocamento constante, e pode alternar suavemente entre vários modos de controle. Esta máquina atende aos padrõesGB/T228-2002<Metal Materials Room Temperature Tensile Test Method>requisitos, ao mesmo tempo de acordo comGB、ISO、JIS、ASTM、DINEle fornece aos usuários uma variedade de padrões para testes e processamento de dados e possui boa escalabilidade.

2. A interface do sistema de controle é a seguinte:

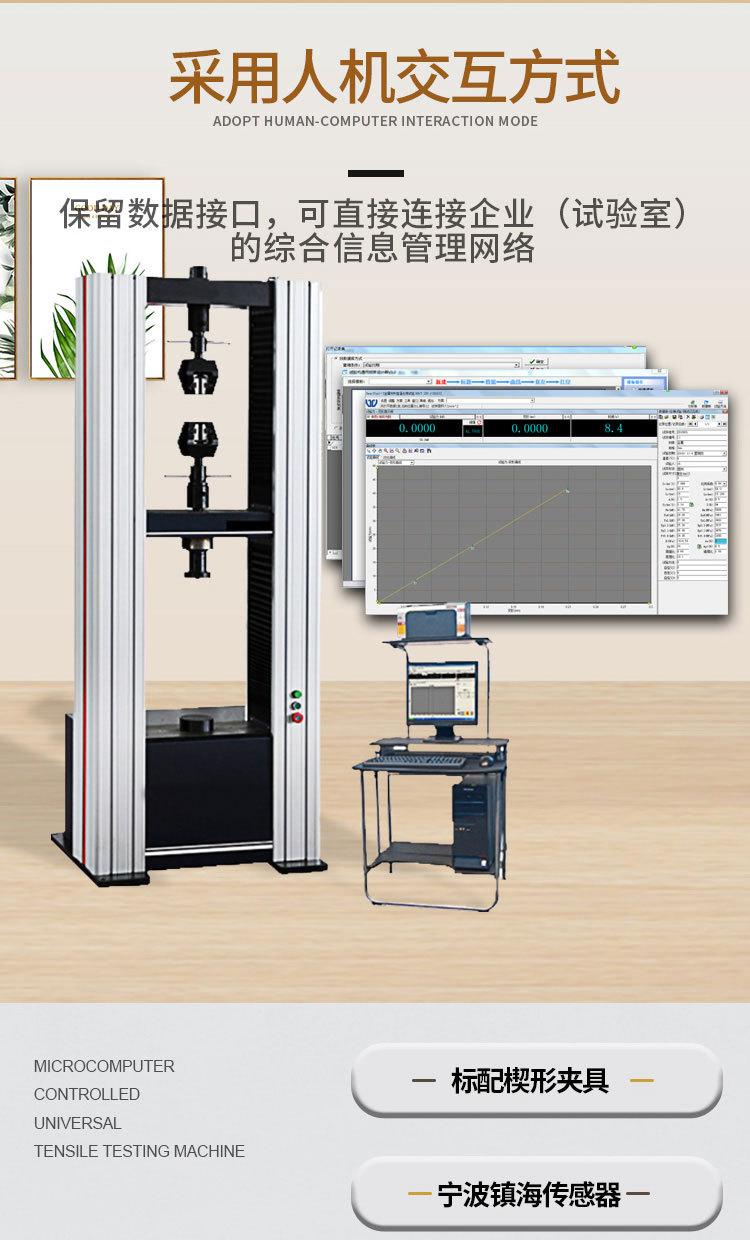

• Interface de operação de teste:
• Nota: Quando o tipo de host for diferente, a interface do software será ligeiramente diferente.
• ●Interface de análise de dados de teste：

Quadro de análise:

O software está sujeito a alterações sem aviso prévio. A versão real instalada prevalecerá.

3. Principais indicadores técnicos:

• Poder de teste:100KN
• Faixa de medição: força de teste2%-
• Nível de precisão da máquina de teste:1aula
• Precisão da força de teste: melhor que ± do valor indicado1%
• Medição do deslocamento da viga transversal: a resolução é0,01 mm
• Precisão de deformação: melhor que ±1%
• Faixa de velocidade:1-500 mm/min
• Espaço de teste:600mm
• Formulário host: estrutura do quadro do portal
• Tamanho do host:840×600×1850
• Peso: aprox.500Kg
• Ambiente de trabalho: temperatura ambiente ~45℃, umidade20%～80%

4. Principais funções e recursos:

• Hospedar:
• 1.1A máquina adota uma estrutura de espaço duplo tipo porta; puxe para cima, pressione para baixo e abaixe-se.

1.2O sistema de controle de velocidade utiliza servo motores e reguladores de velocidade, com desempenho estável e confiável, e possui dispositivos de proteção contra sobrecorrente, sobretensão, sobrecarga e outros. A faixa de velocidade pode atingir1～500 mm/min。

1.3A parte de transmissão adota correia dentada síncrona de arco e transmissão de pares de parafusos de precisão, o que garante transmissão suave, baixo ruído e alta eficiência de transmissão.

1.4A junta universal adota uma estrutura de trava cruzada e tem uma função de limitação do ângulo de giro. Por um lado, facilita a fixação da amostra e garante a concentricidade do teste. Por outro lado, elimina efetivamente o impacto de amostras irregulares no sensor.

2, sistema de controle, software operacional e sistema de processamento de dados

2.1O sistema de controle de computador Jinan Star tem as vantagens de alta integração, desempenho estável e fácil ajuste. Ele pode coletar dados experimentais em tempo real, realizar exibição dinâmica em tempo real de curvas características experimentais e arquivos de dados de teste podem serAcessoBancos de dados comumente usados ​​ouSQLserveSalvo em um grande banco de dados, facilita o compartilhamento de recursos do cliente e o gerenciamento da rede, bem como a reanálise do usuário. Para vários definidos pelo usuáriopalavra2000Relatórios, o software pode ser facilmente acessado, resolvendo o problema de diferentes usuários ou do mesmo usuário ter necessidades diferentes de relatórios de teste em momentos diferentes. O software pode lidar com forças de teste, deslocamentos,

, os dados originais deformados e as curvas derivadas deles.

2.2Função protetora:A máquina possui dois métodos de proteção de limite, software e mecânico.,A proporção de desligamento automático quando a sobrecarga pode ser definida dinamicamente;Possui várias funções de proteção, como sobrecorrente, sobretensão e sobrecarga.

2.3A marcação automática de canais de carga e deformação pode ser realizada, o que é intuitivo e conveniente.

2.4Os testes em lote podem realizar a exibição hierárquica de curvas e as curvas podem ser seguidas automaticamente.

2,5O software permite configurações de velocidade definidas pelo usuário e ajuste de velocidade pelo computador. A calibração de velocidade de alta precisão também pode ser obtida e as engrenagens e códigos de velocidade podem ser ajustados a qualquer momento.

2.6Monitore o processo de teste: exibição em tempo real da força de teste, deformação, deslocamento, curva e outros parâmetros durante o processo de teste.

2.7Função de gerenciamento hierárquico de permissões de software: Para melhorar a segurança do software e dos dados, o software pode realizar funções de gerenciamento hierárquico de permissões definindo diferentes proteções de senha.

2.8Função de reprodução de resultados: Após a operação de teste ser concluída e salva em disco, os dados de teste podem ser abertos e reanalisados ​​​​à vontade de acordo com a necessidade do usuário.

2.9Curvas como carga ~ deformação, carga ~, carga ~ deslocamento, deslocamento ~, deformação ~ podem ser selecionadas de acordo com as necessidades do usuário para testes e exibição de dados, armazenamento, análise e impressão.

2.10Função de percurso ponto a ponto da curva: Você pode clicar nos valores de força e deformação na curva com o mouse para obter vários parâmetros em cada ponto.

2.11Função de comparação de resultados: múltiplas curvas de teste podem ser observadas ao mesmo tempo, e as características da amostra a ser analisada podem ser comparadas através da superposição e amplificação parcial de múltiplas curvas.

2.12Interface de força: A interface do canal de força e o software de teste podem ser equipados com vários sensores de acordo com as necessidades do usuário, podendo realizar calibração, modificar parâmetros e testes normais.

2.13Interface de deformação: A interface do canal de deformação e o software de teste podem ser equipados com vários tipos de extensômetros de acordo com as necessidades do usuário e podem realizar calibração, modificação de parâmetros e testes normais.

2.14Frequência de amostragem de dados: A frequência de amostragem de alta velocidade pode ser selecionada de acordo com os requisitos de teste do usuário.

5. Configuração básica do sistema

1, Host da máquina de teste1definir

1.1Servo motor CA1definir

1.2governador1definir

1.3célula de carga1Apenas

1.4Par de fusos de esferas de precisão2definir

1,5Sistema de redução1definir

2, Sistema de controle totalmente digital Star1definir

3,Codificador fotoelétrico1Apenas

4, Computadores da marca Lenovo1torre

5、HPimpressora jato de tinta de marca1torre

6,baseado emjanelasSoftware de controle de computador para sistemas operacionais1definir

7, Ferramentas aleatórias (fornecem ferramentas especiais e listas necessárias para instalação, manutenção e operação)1definir

8, alongamento de acessórios1definir

9, acessório de compressão1definir

10, acessórios de dobra1definir

11,Informação técnica:

Inclui: Manual de Instruções

Manual de software

Certificado de conformidade, lista de embalagem

6. Garantia de qualidade

O equipamento será considerado entregue oficialmente após ter sido formalmente inspecionado e aceito pelo solicitante. O período de três garantias do equipamento é de um ano a partir da data de entrega oficial. Durante o período de três garantias, o fornecedor fornecerá serviços de manutenção gratuitos e oportunos para todos os tipos de falhas de equipamentos. Qualquer dano a várias peças não causado por seres humanos será substituído prontamente e gratuitamente. Se o equipamento falhar durante o uso fora do período de garantia, o fornecedor fornecerá prontamente serviços ao solicitante e auxiliará ativamente o solicitante na conclusão das tarefas de manutenção.
