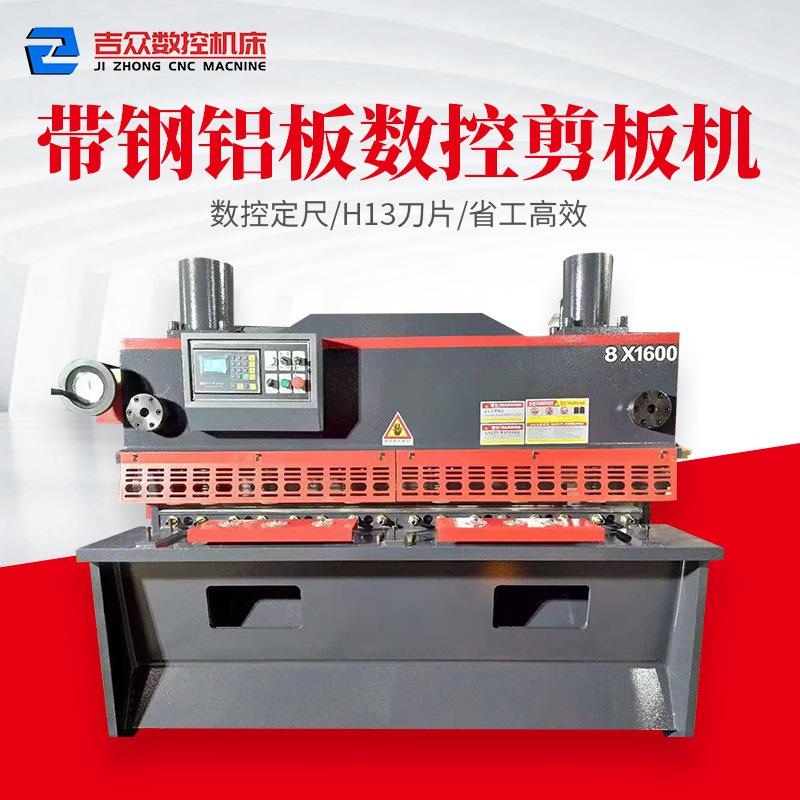

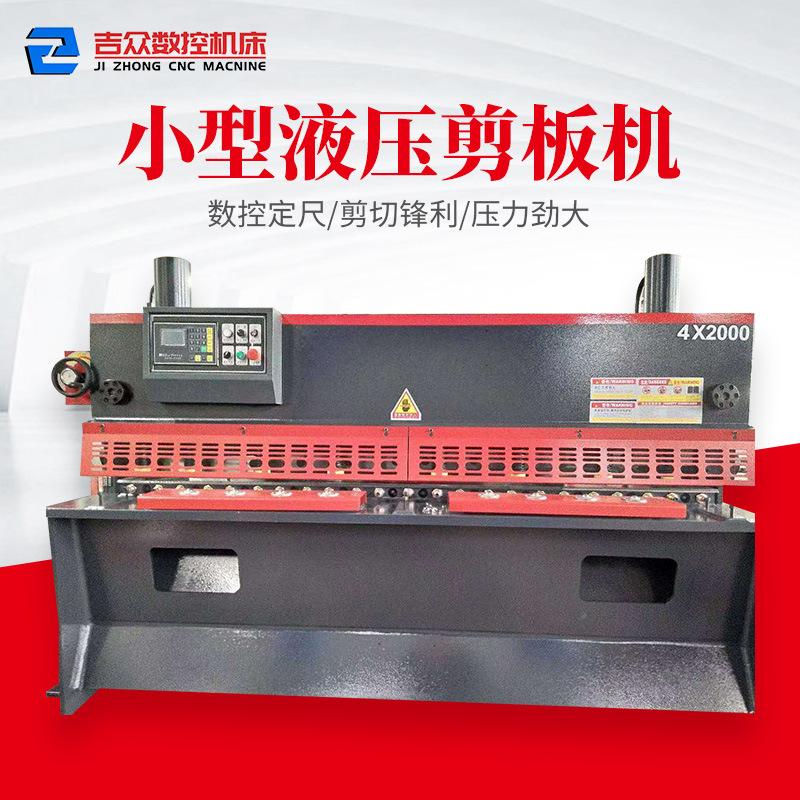

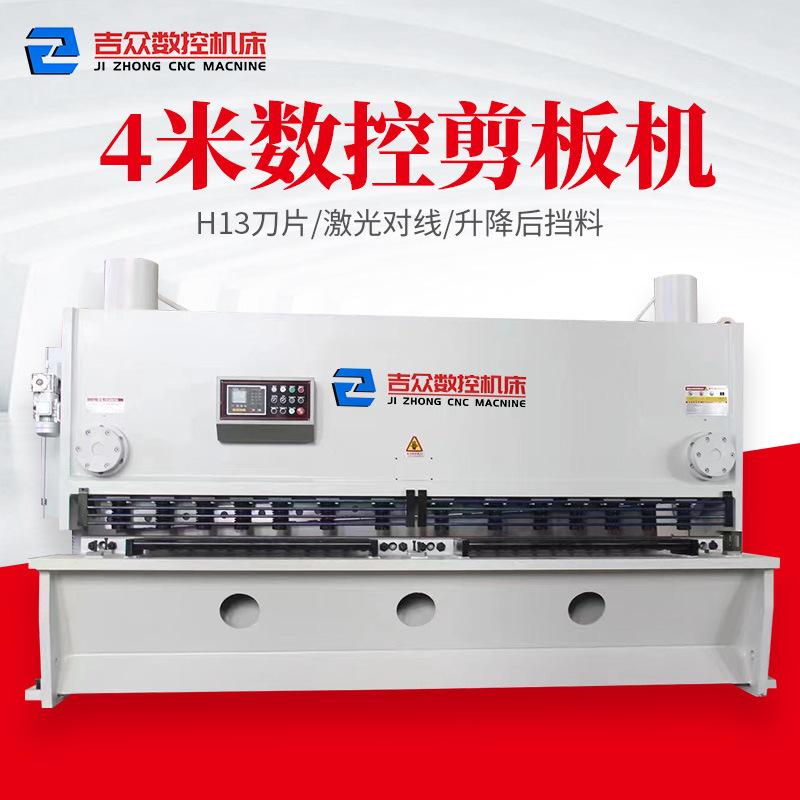

Pequena Guilhotina Hidráulica 6X800/1000/1600 Tipo Pórtico CNC Totalmente Automática Fabricante de Guilhotina para Aço Inoxidável

 A diferença entre tesouras giratórias e tesouras de portão

1: A máquina de corte de portão hidráulico tem alta precisão de corte:

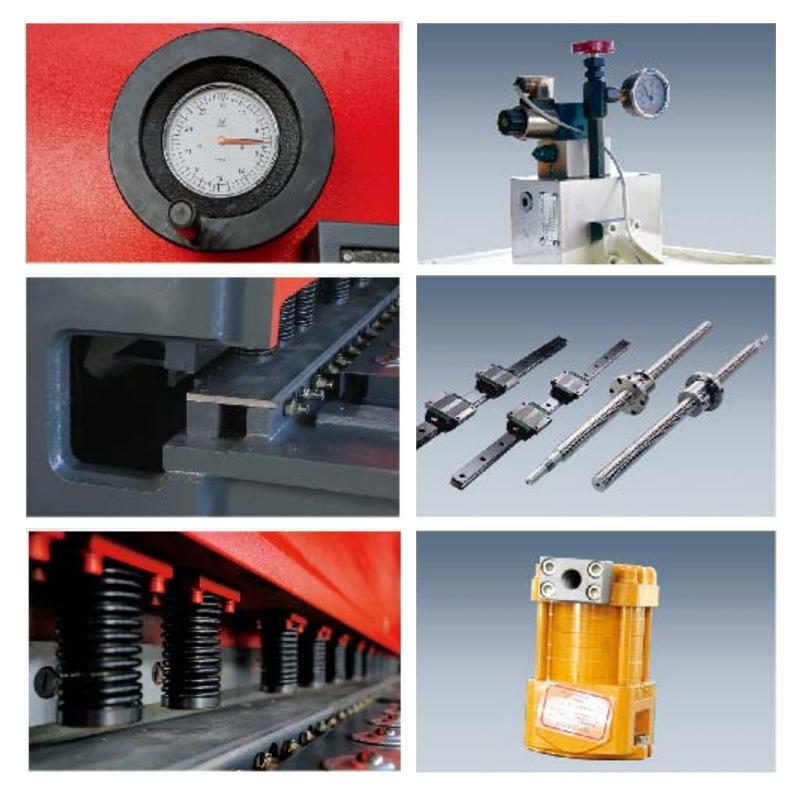

1. Tomando a máquina de corte 12*3200 como exemplo, a folga entre a tesoura de balanço e a tesoura de portão é menor que 0,06. A folga entre o braço de balanço e a estrutura de balanço da tesoura de balanço não pode ser eliminada. O erro de precisão de corte acumulado da folga e da folga da lâmina é geralmente acima de 0,1 mm. Existem dois rolamentos de agulha em cada lado do trilho-guia da estrutura de corte do portão, e cada trilho-guia frontal é pressionado por um rolamento com uma mola de disco de fixação na parte traseira para formar um suporte de três pontos, de modo que a folga e a folga da lâmina entre os trilhos-guia dianteiros e traseiros são adicionados. O erro de precisão é inferior a 0,04 mm, então o material cortado é liso e sem rebarbas.

2. O suporte da lâmina da tesoura oscilante é em forma de arco e usa o ponto de contato do arco para garantir a retidão do material cortado. O suporte da tesoura de comporta se move verticalmente em relação à lâmina inferior para garantir que o material da folha cortada tenha pouca distorção e retidão precisa.

3. Como o ponto de força do porta-ferramentas e a lâmina da tesoura oscilante não estão na mesma linha reta e a distância é grande, o porta-ferramentas é propenso a deformações após trabalho de longo prazo, e o fenômeno de vazamento da faca é mais sério, resultando em rebarbas em alguns cortes do material cortado. No entanto, como o cilindro, o porta-ferramentas e a lâmina estão na mesma linha reta e se movem perpendicularmente à lâmina inferior, a tesoura de comporta não é propensa a deformações.

2. Ângulo de cisalhamento ajustável

(1) O ângulo da estrutura da tesoura é fixo e a velocidade de corte não pode ser ajustada;

(2) O cisalhamento do portão pode ajustar o ângulo ajustando o volume de óleo na câmara fechada de dois cilindros de óleo de engenharia conectados em série. Quanto maior o ângulo de cisalhamento, maior a espessura de cisalhamento. Quanto menor o ângulo de cisalhamento, mais rápida a velocidade de cisalhamento, maior a eficiência e a flexão efetivamente reduzida da placa.

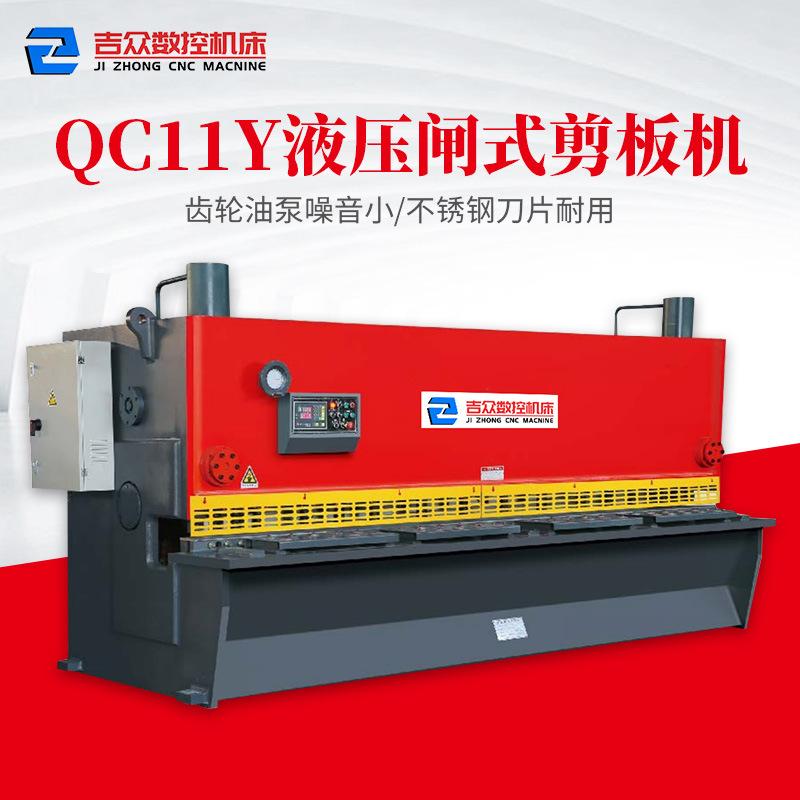

Três: Vantagens da lâmina retangular da máquina de corte de portão hidráulico QC11Y

(1) Como a lâmina da estrutura da tesoura oscilante se move em forma de arco durante o trabalho, apenas lâminas em formato de diamante com arestas de corte em dois lados podem ser usadas; enquanto a estrutura da tesoura de portão faz um movimento linear perpendicular à lâmina inferior, de modo que uma lâmina retangular com arestas de corte em quatro lados pode ser usada diretamente, o que aumenta a vida útil da lâmina superior.

(2) Lâminas em formato de diamante podem facilmente fazer com que a folha torça ao cisalhar. Quanto mais estreito for o material, mais séria será a torção. Lâminas retangulares podem evitar esse defeito.

Quatro:O bloco semicircular embutido do cilindro de óleo usado na tesoura oscilante é difícil de lubrificar e reparar. No entanto, as câmaras superior e inferior do cilindro de óleo de engenharia da tesoura de freio não requerem lubrificação adicional quando abastecidas com óleo, o que aumenta a vida útil.
