Ventilador dedicado de 75 kW com suporte Rs485, gerador eólico com inversor de rede, fonte de alimentação de energia

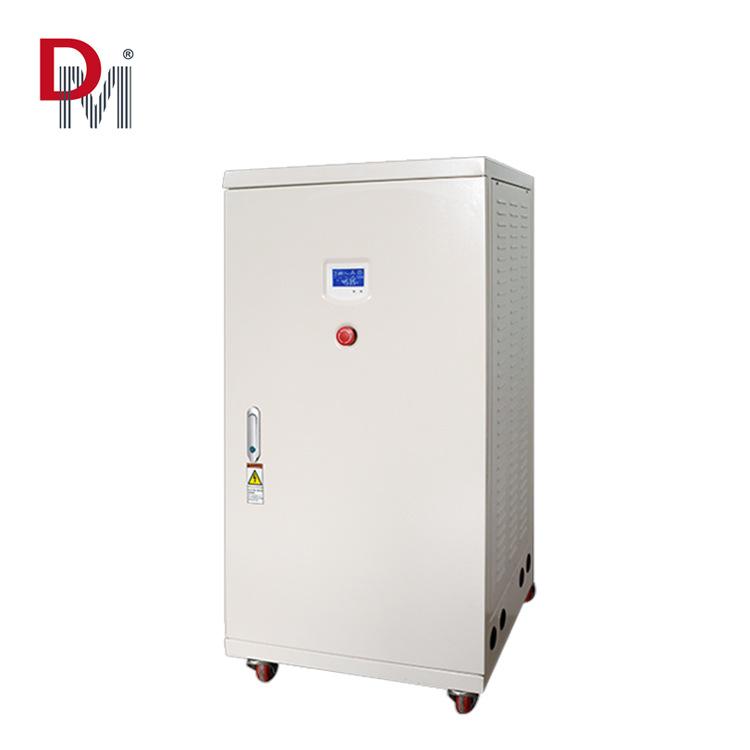

Controlador de turbina eólica na redeControlador de turbina eólica na rede

WGMC50K380

WGMC100K380

WGMC200K380

Entrada da turbina eólica Ventoturbinaeuentrada

Potência nominal

50 kW

100 kW

200 kW

Máx. Potência/corrente de controle

100KW/200A

200KW/400A

400KW/800A

Tensão nominal da turbina eólica (CA)

380V/400V

380V/400V

380V/400V

Faixa de tensão de entrada

AC

0-600V

0-600V

0-600V

CC

0-900 V

0-900 V

0-900 V

Tensão de frenagem (CC)

Valor de fábricaPadrão

550V±1%

550V±1%

550V±1%

Definir intervalo

530-560 V

530-560 V

530-560 V

Corrente de frenagem (CC)

Valor de fábricaPadrão

150A

300A

600A

Definir intervalo

0-150A

0-300A

0-600A

Tempo de frenagem

Valor de fábricaPadrão

10-20 minutos

Definir intervalo

0-5000 minutos

*Controle de sobrevelocidade do gerador

Valor de fábricaPadrão

>300rpm/min

Definir intervalo Definir intervalo

0-1000 rpm/min

*Controle de velocidade sobrevento

Valor de fábricaPadrão

14m/s

Definir intervalo Definir intervalo

0-45m/s

Função de controle manualControle manual

Freio manual do ventilador, *freio de controle remoto (função de comunicação necessária)

Freio manual, *freio de controle remoto (com função de comunicação)

Função de controle automático Função de controle automático

Controle de descarga, *guinada, *controle de inclinação, *freio mecânico, *freio hidráulico, *freio eletromagnético

Controle de carga de despejo, * guinada, * inclinação, * freio mecânico, * freio hidráulico,

* freio eletromagnético

Parâmetros de saída CCParâmetros de saída CC

Faixa de tensão de saída (CC)

0-550V

0-550V

0-550V

Tensão constante (CC)

Valor de fábricaPadrão

520V±1%

520V±1%

520V±1%

Definir intervalo

510-540 V

510-540 V

510-540 V

Corrente constante (CC)

Valor de fábricaPadrão

120A

240A

480A

Definir intervalo

0-120A

0-240A

0-480A

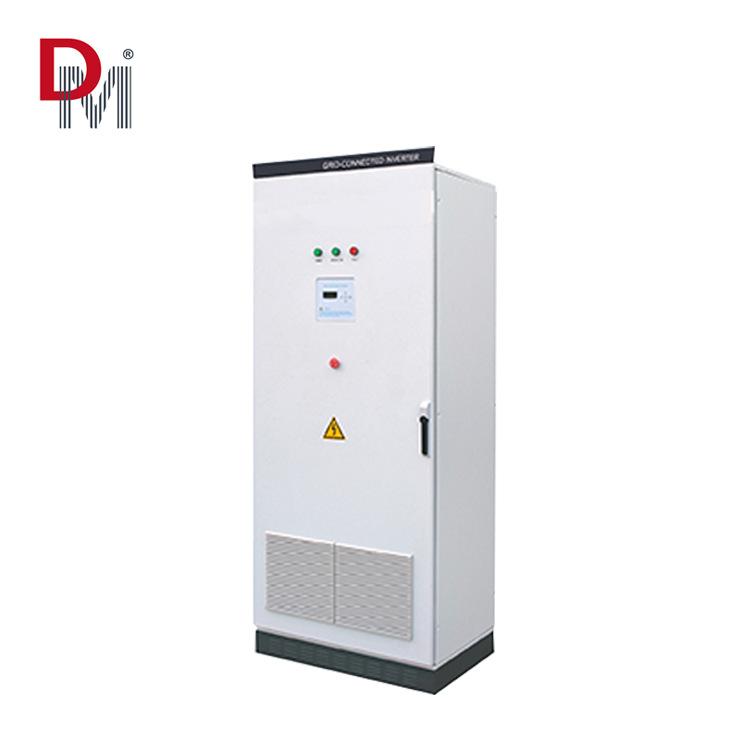

Inversor de turbina eólica na rede

DMWG50K

DMWG100K

DMWG200K

Potência de saída nominal (CA)

50 kW

100 kW

200 kW

Máx. Potência de saída (CA)

55 kW

110 kW

220 kW

Faixa de tensão de entrada (CC)

0-800V

0-800V

0-800V

Faixa de tensão MPPT Faixa de tensão MPPT (CC)

150V-700V

150V-700V

150V-700V

Máx. Corrente de entrada (CC)

114,6A

229A

458,3A

Corrente nominal

104A

208A

416.7A

Harmônica de corrente THD Harmônica de corrente

<3%(额定功率时na potência nominal)

Fator de potência

>0,99

Eficiência máximaMáx. eficiência

96%

Faixa de tensão de rede permitida (CA)

220V/380V/440V/480V (Trifásico)±20%

Faixa de frequência de rede permitida

50Hz/60Hz±10%

Condições de operação automática Condições de operação automática

A entrada DC e a rede elétrica atendem aos requisitos e o inversor opera automaticamente.

A entrada CC e a rede elétrica atendem aos requisitos e o inversor opera automaticamente

Tempo de reinicialização após falha de energia

5min (tempo ajustável)

Parâmetros gerais

Função

Retificação, saída CC, controle de tensão de saída, controle de corrente de saída, controle de descarga, configuração de parâmetros de controle, configuração de curva de turbina eólica

Retificação, saída CC, controle de tensão de saída, controle de corrente de saída, controle de carga de despejo, configuração de parâmetros de controle, configuração de curva de turbina eólica

Proteção automática

Parte de controle: proteção contra sobretensão, proteção contra sobrecorrente, proteção de conexão reversa, pára-raios

Parte do inversor: proteção contra polaridade reversa, proteção contra curto-circuito, proteção de ilhamento, passagem de baixa tensão, proteção contra superaquecimento, proteção contra sobrecarga, proteção contra falha de aterramento

Parte de controle: Proteção contra sobretensão, proteção contra sobrecorrente, proteção de conexão reversa, pára-raios

Parte do inversor: Proteção de conexão reversa de polaridade, proteção contra curto-circuito, proteção contra efeito ilha, LVRT, proteção contra superaquecimento, proteção contra sobrecarga, proteção contra falha de aterramento, etc.

ExibirExibir

Tela sensível ao toque, LCD

Monitorando conteúdo

Tensão da turbina eólica, corrente, potência, tensão do painel solar, corrente, potência, tensão de saída CC, corrente, potência, potência de saída do inversor, *geração de energia acumulada, *geração de energia a qualquer momento, *velocidade de rotação, *velocidade do vento

Tensão do ventilador, corrente, potência, tensão do painel solar, corrente, potência, tensão de saída CC, corrente, potência, potência de saída do inversor, * geração de energia cumulativa, * geração de energia a qualquer momento, * velocidade de rotação, * velocidade do vento

Nível de proteção

IP20 (interno) IP65 (externo)

Telemática

RS485/USB/GPRS/WIFI/Ethernet (opcional)

Ambiente

Temperatura de trabalho -30-60°C, umidade relativa <90%, sem condensação
Emb. operacional. Temperatura. & Hum -30-60°C,<90% sem condensação

Ruído (1m)

<40dB

Modo de refrigeração Modo de refrigeração

Resfriamento por ar forçado

tamanho e peso

Tamanho/peso do controlador

500*500*900mm 56kg

600*500*1200mm 107kg

950*550*1700mm 150kg

Tamanho/peso da carga de despejo

920*770*380mm 80kg

920*770*380mm×2 150kg

923*739*510mm×4 280kg

Tamanho/peso do inversor

750*600*1320mm 340kg

1460*860*1820mm 1,4t

1460*860*1820mm 1.6t
