Tanque de prensagem a quente a vácuo de fibra de carbono, pequeno tanque de prensagem a quente, tanque de prensagem a quente de carbono seco, tanque de cura composto automático

A autoclave é um conjunto de equipamentos de sistema que pode realizar controle on-line sequencial e em tempo real de parâmetros de processo, como temperatura, pressão, vácuo, resfriamento e circulação. É composto principalmente pelos seguintes subsistemas:

1. Corpo do tanque selado: O corpo do tanque, o mecanismo da porta do tanque, o ventilador de alta temperatura, a camada de isolamento da placa do duto de ar, etc.

2. Dispositivo de intertravamento de segurança: Consiste em intertravamento automático de pressão, intertravamento manual e dispositivo de alarme de ultra-alta pressão.

3. Dispositivo de abertura rápida: Design de abertura rápida manual ou automática, a porta do tanque pode ser aberta e fechada normalmente durante uma queda de energia. Atualmente é a forma mais avançada de abrir a porta.

4. Dispositivo de vedação: A porta do tanque adota vedação inflável de silicone, que é resistente a altas temperaturas de 500 graus e nunca se desgasta, formando um recipiente selado de alta temperatura e alta pressão.

5. Sistema de pressão: O sistema de transmissão e controle de pressão consiste em um compressor, tanque de armazenamento de gás, válvula de controle de pressão, tubulação, transmissor de pressão e manômetro.

6. Sistema de aquecimento: É composto por tubo de aquecimento elétrico de aço inoxidável, ventilador de alta temperatura, placa de duto de ar, camada de isolamento e sistema de controle de temperatura. A potência de aquecimento atende aos requisitos de alta temperatura e à taxa de aquecimento da cavidade.

7. Sistema de circulação de temperatura: É composto por ventilador circulante, defletor de ar e tampa defletora, que acelera a condução e circulação do fluxo de calor e forma um campo de temperatura uniforme.

8. Sistema de vácuo: Consiste em uma bomba de vácuo, tubulações, medidores de vácuo e válvulas de vácuo, e fornece condições de vácuo para as peças pré-fabricadas compostas embaladas.

Sistema de controle automático: adotadoO PLD é combinado com controle difuso para obter controle de alta precisão e registro em tempo real de parâmetros de processo, como pressão, temperatura e resfriamento.

AutoclavePode ser usado em metal/ Componentes adesivos não metálicos e fibra de vidro de alta resistência à base de resina, fibra de carbono, fibra de boro, fibra de aramida e outros materiais compósitos. Como portas de aeronaves, carenagens, coberturas de radar aerotransportado, suportes, asas, caudas, etc.

Vantagens da autoclave e autoclave de outros fabricantes

1. Materiais de alta qualidade

Ao contrário de outras autoclaves do mercado, a Nittsu utiliza apenas matérias-primas de alta qualidade. Em vez de usar tubos de plástico ou cobre, a tubulação do sistema de vácuo e a tubulação de ar da Nippon são todas feitas de aço inoxidável. Além disso, todos os trocadores de calor são de aço inoxidável e não de aço carbono.

2. Cumprir rigorosamente as especificações

A Ritong Company projeta e fabrica autoclaves em estrita conformidade com os processos e especificações operacionais dos clientes. Por favor, acredite que a Nippon Autoclave não apenas atende às suas necessidades, mas também excede em muito os seus requisitos especiais.

3. Projete de acordo com diferentes necessidades

Projete especificamente para diferentes mercados. Projetamos diferentes modelos de autoclaves para atender às necessidades de diferentes mercados, como compósitos aeroespaciais, blindagem balística, vidro e indústrias nucleares. Pesquisa científica e autoclave experimental, autoclave de produção civil, autoclave de produção militar, etc.

4, Nippon ExpressoA autoclave produzida pela empresa pode atingir uniformidade de temperatura entre a peça de trabalho, o molde e o ar no tanque, e controlar efetivamente a diferença de temperatura em diferentes locais da peça de trabalho. A precisão de controle do sensor de temperatura da peça de trabalho pode atingir±0,5℃。

Detalhes da informação:

【Descrição do produto】

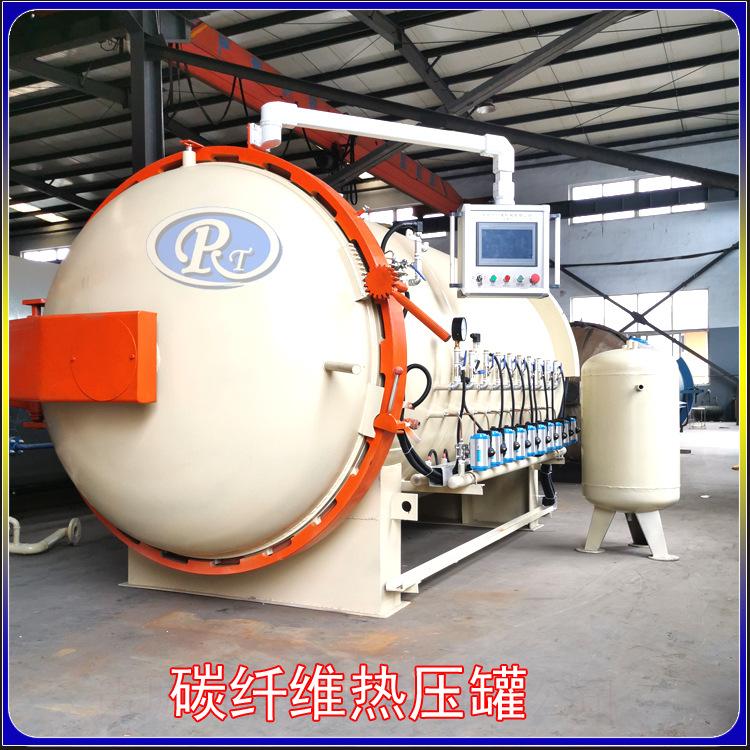

A autoclave de fibra de carbono, também conhecida como autoclave composta de fibra de carbono, é um dispositivo mecânico que altera a estrutura do pré-impregnado por meio de aspiração, alta temperatura e alta pressão para atender aos padrões do processo de moldagem de cura. A autoclave de fibra de carbono produzida pela Nippon Co., Ltd.Programa PLC modo de controle totalmente automático, controle mais preciso de temperatura, pressão, tempo e outros requisitos de curva.

【Parâmetros do produto】

Nos últimos anos, Zhucheng Ritong Machinery Co., Ltd. (doravante denominada Ritong Company) forneceu um grande número de equipamentos de cura e moldagem em autoclave para grandes universidades, institutos de pesquisa, empresas aeroespaciais e de aviação no país e no exterior. Entre eles, a autoclave composta de fibra de carbono tem uma ampla gama de utilizações e um grande número de pedidos.

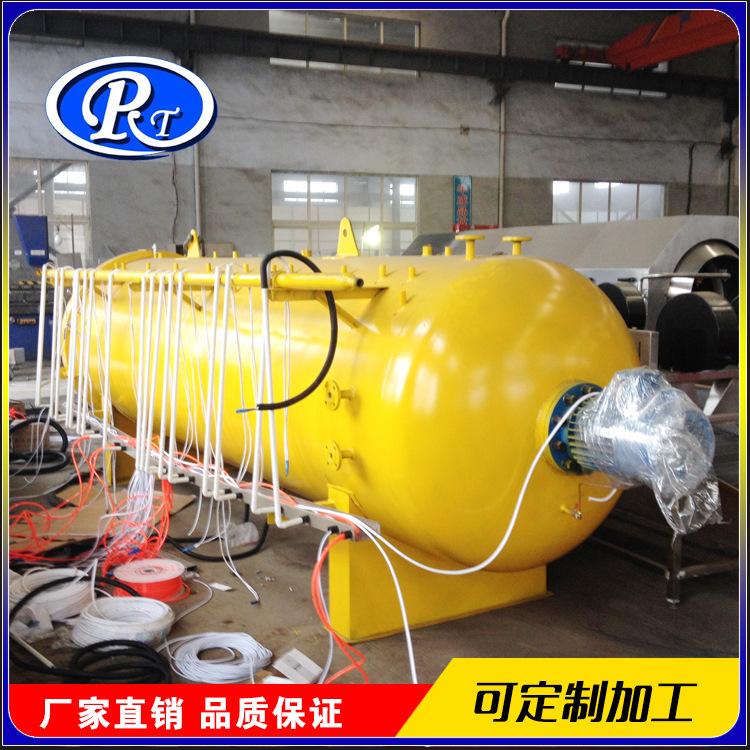

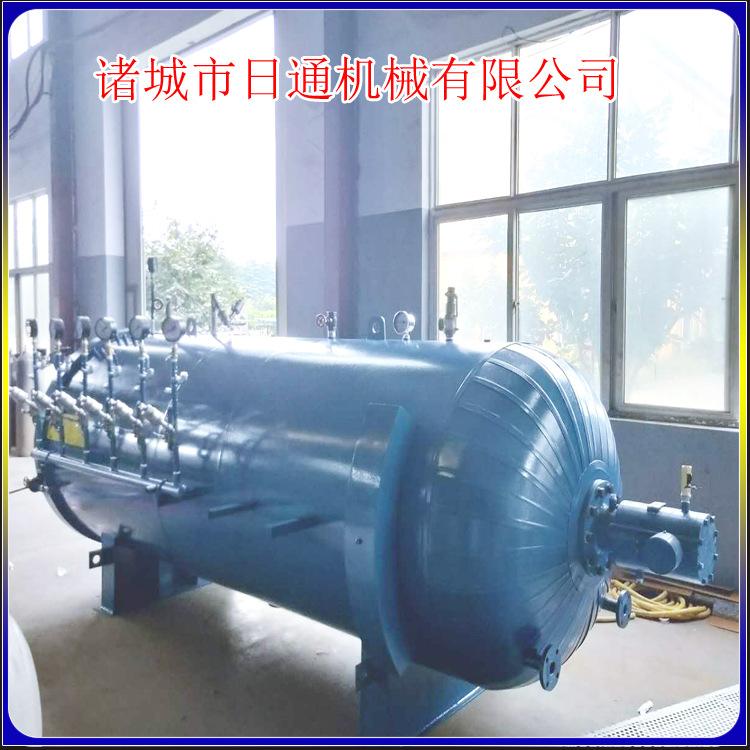

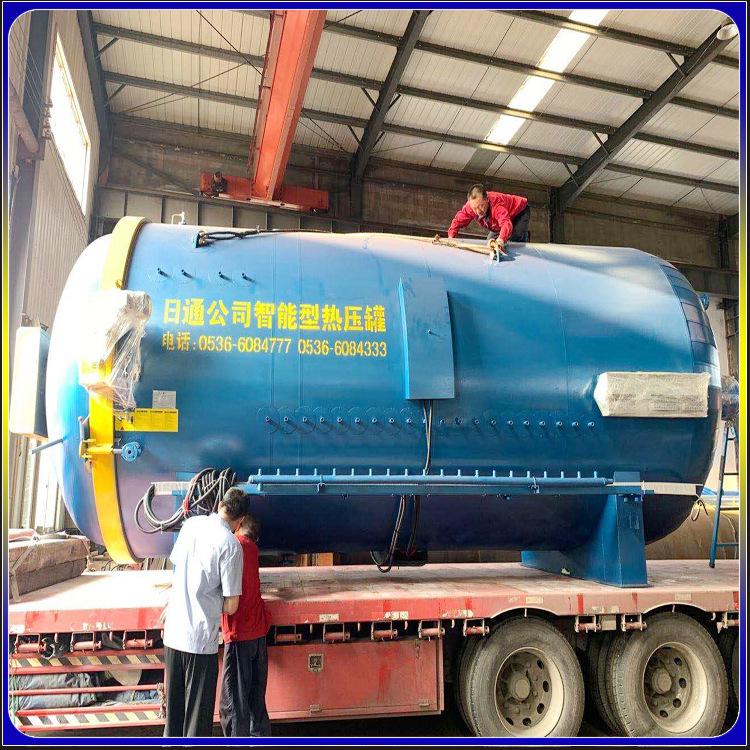

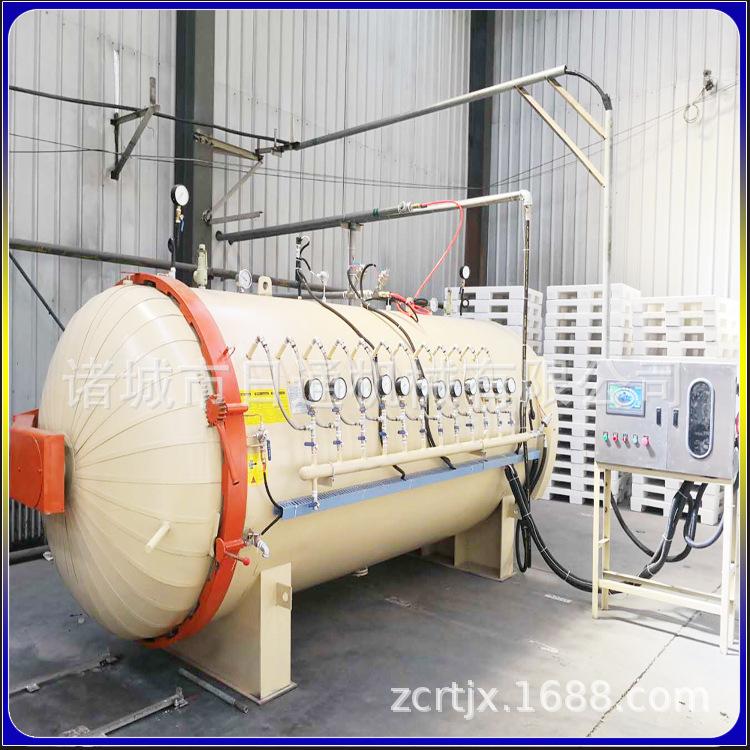

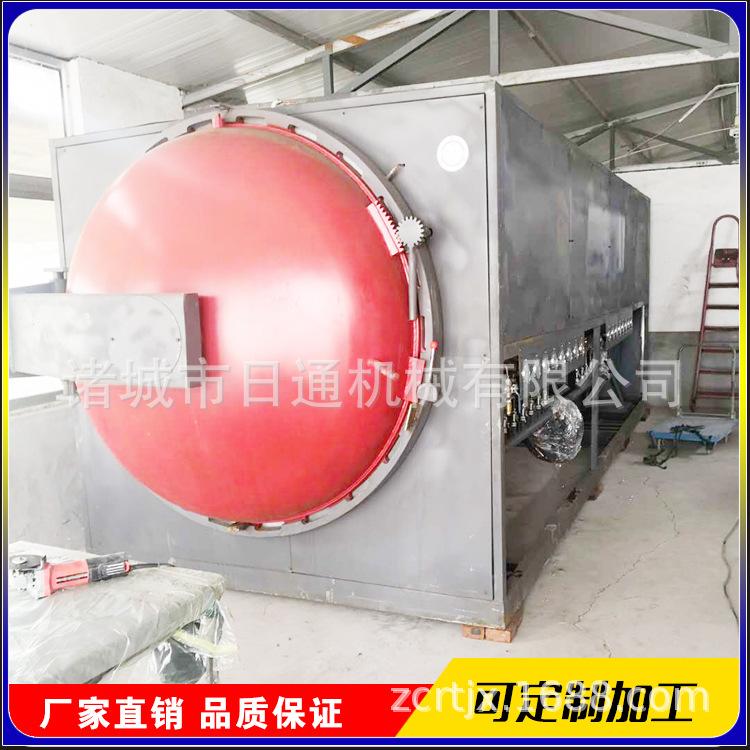

A seguir mostramos alguns casos reais de utilização de clientes, aproveite!

Alguns parâmetros técnicos são os seguintes:

Diâmetro interno da autoclave:1500mm

Comprimento do cano da autoclave:3000 mm

definir temperatura:250 graus

Temperatura de operação:200 graus

pressão de projeto:1,5Mpa

Pressão do trabalho:1,2Mpa

Método de aquecimento: aquecimento elétrico de ar

Taxa de aquecimento: (sem carga)0-3,0℃/min continuamente ajustável. Temperatura do ar de 200℃Até110℃

Taxa de resfriamento: 1,5 ℃/min. A temperatura do ar é de 110 ℃até60℃。

Medição de temperatura e pontos de controle:Dos 8 pontos, 2 pontos são usados ​​como termopares e 6 pontos são usados ​​como pares de monitoramento.

Erro de controle de temperatura pontual:±1,5℃ (temperatura ambiente-250 graus)

Uniformidade de temperatura: ±2°C sem carga e sem carga (o padrão de medição é: após o ponto de isolamento 10-15, excluindo o período de pressurização)

Forma de aspiração: aspiração e medição de separação.

Tubulação de vácuo: Tubulação de vácuo2 canais, 2 canais para medição de vácuo.

Grau de vácuo: ≤0,098Mpa.

Método de pressurização: ar comprimido.

Sistema de circulação: circulação de ventilador.

Isolamento do equipamento: isolamento interno, preenchido com silicato de alumínio e revestido com placas de aço inoxidável. A diferença média de temperatura entre a parede do tanque e a temperatura ambiente não é superior a40 graus (exceto a porta do tanque e parte parcial da ponte). Como fabricante profissional de autoclaves, a Nittsu possui requisitos muito rígidos na produção de camadas de isolamento.

De acordo com os requisitos do processo de diferentes produtos, o tamanho da autoclave pode ser personalizado, e os requisitos de material também podem ser personalizados de acordo com os requisitos. Os materiais comumente usados são aço carbono e aço inoxidável. A camada de isolamento da autoclave também pode ser projetada para isolamento externo e isolamento interno. Para detalhes específicos, consulte a linha direta do gerente de vendas da Ritong Company em 18866749990.
