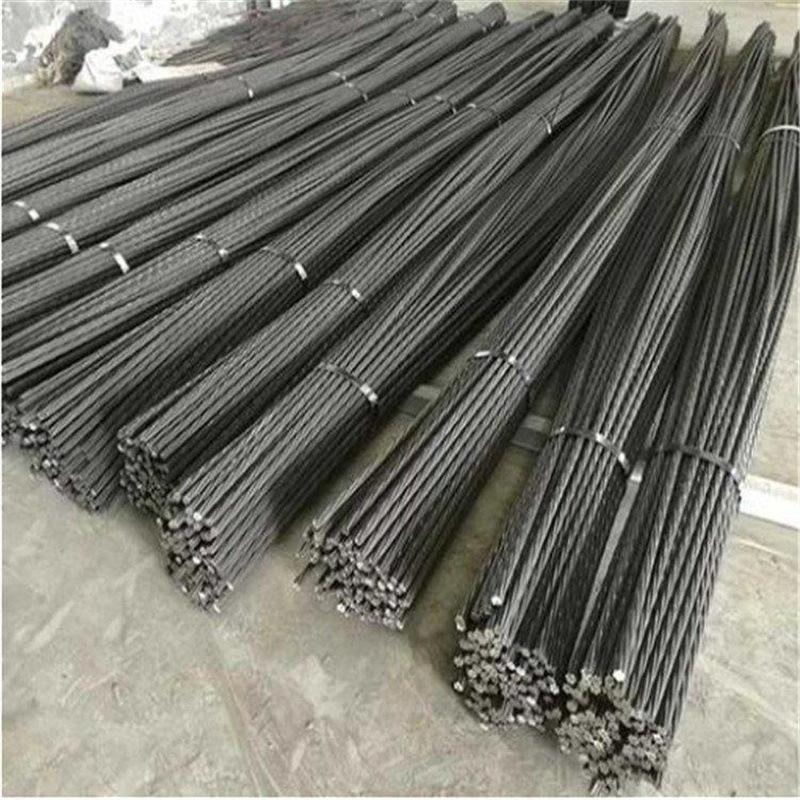

Introdução aos cabos de ancoragem para mineração Os cabos de ancoragem para mineração são usados ​​em minas de carvão ou outras minas, poços, túneis e anéis rochosos circundantes. Os túneis de minas que utilizam formas e parâmetros de suporte de ancoragem projetados convencionalmente muitas vezes não conseguem fornecer um suporte eficaz, resultando no colapso geral do suporte de ancoragem, o que tem sérias consequências. Como o comprimento do fio de aço da dobradiça não é limitado, a seção do anel de ancoragem pode ser ancorada no telhado rígido. Ao mesmo tempo, devido ao alto nível de resistência do fio da dobradiça de aço, ele pode fornecer um grande pré-esforço, de modo que a cobertura mista sob a seção do grupo de ancoragem seja unida para formar uma cobertura rígida unificada, que tem um melhor efeito de suporte. A estrutura dos cabos de ancoragem de mineração é geralmente composta por três partes: a cabeça da ancoragem de amplitude, o corpo do cabo de ancoragem e a cabeça da ancoragem externa. A cabeça de ancoragem interna também é chamada A seção de ancoragem ou raiz de ancoragem é a base para os cabos de ancoragem ancorarem no maciço rochoso para fornecer pré-esforço. De acordo com suas formas estruturais, são divididos em duas categorias: mecânicos e cimentados. O tipo cimentado é ainda dividido em cimentado com argamassa e cimentado com resina. O tipo de argamassa é ainda dividido em rejunte secundário e rejunte primário. A cabeça externa da âncora, também conhecida como seção externa da âncora, é a parte onde o cabo da âncora fornece tonelagem de tensionamento e travamento. Seus tipos incluem tipo tampão de ancoragem, tipo roscado, tipo de ancoragem cilíndrica de concreto armado, tipo de ancoragem de cabeça de píer e tipo de estrutura de aço.

Dimensões do cabo de ancoragem de mineraçãoum Anel de ancoragem (diâmetro externo × largura) Φ48 × 46,5 0,48Kgb

Clipe de ancoragem (diâmetro externo da extremidade grande× largura）Φ29×43,5 0,068Kgc

Bandeja (longa× largura × espessura) 250 × 250 × 20 9,8 Kgd

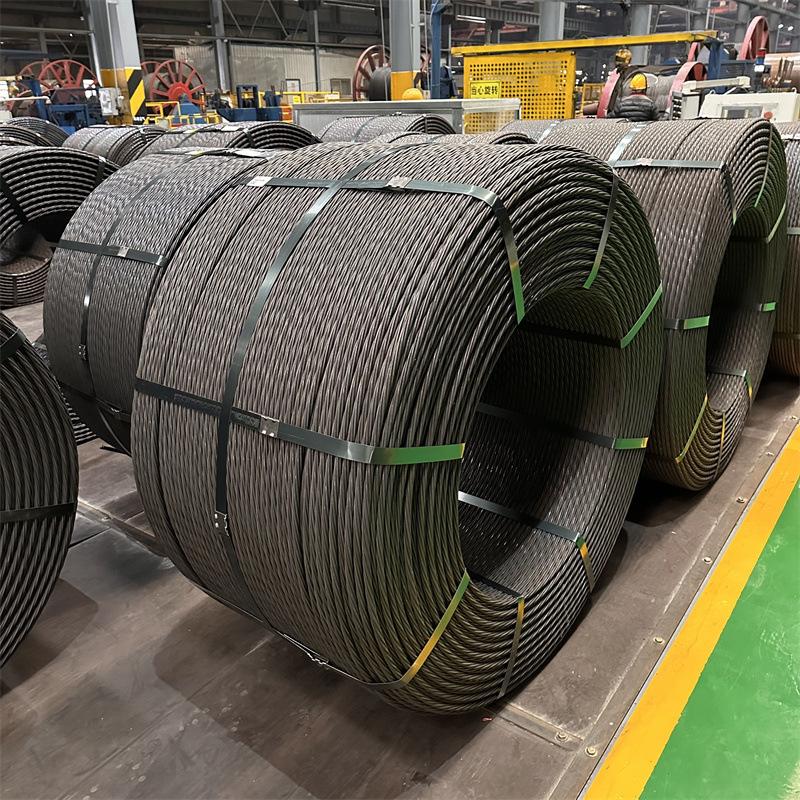

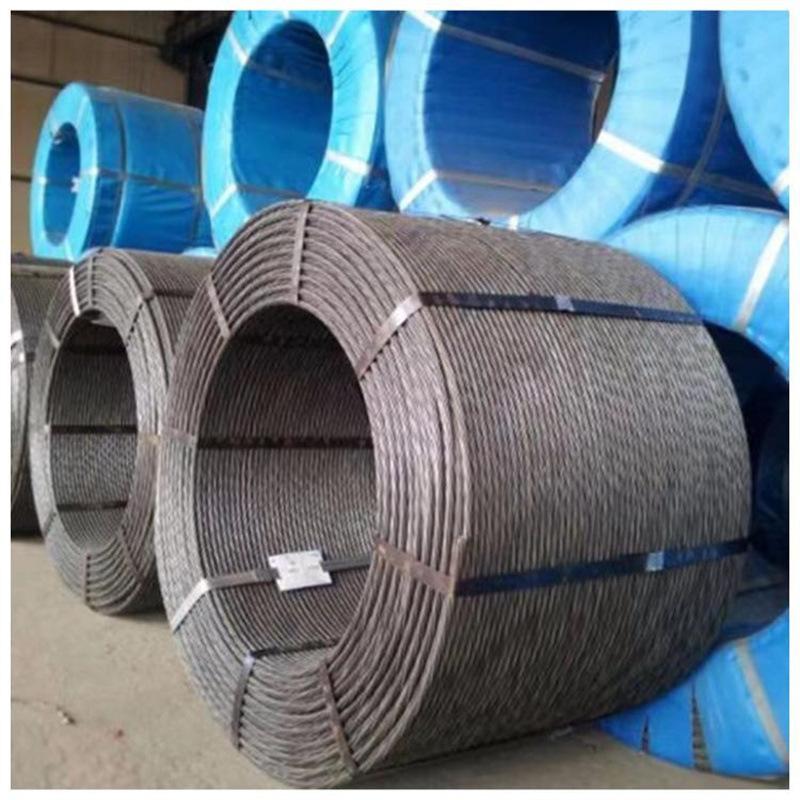

Fio de aço (porPeso teórico de 1000m) 1102 Kg
