Dispositivo de empurrão hidráulico de mina de apoio hidráulico dispositivo de empurrar dispositivo de movimentação único dispositivo de empurrar hidráulico

YQ100A corrediça hidráulica é composta principalmente de tampa da válvula, corpo da válvula, garfo de mudança, placa da válvula, cilindro, haste do pistão, válvula unidirecional (para tipo C) e suporte, junta bidirecional, eixo do pino e outras peças. Exceto a tampa da válvula, o corpo da válvula, o cilindro e a haste do pistão, as outras partes dessas nove corrediças são universais.

YQ100Introdução da corrediça hidráulica:

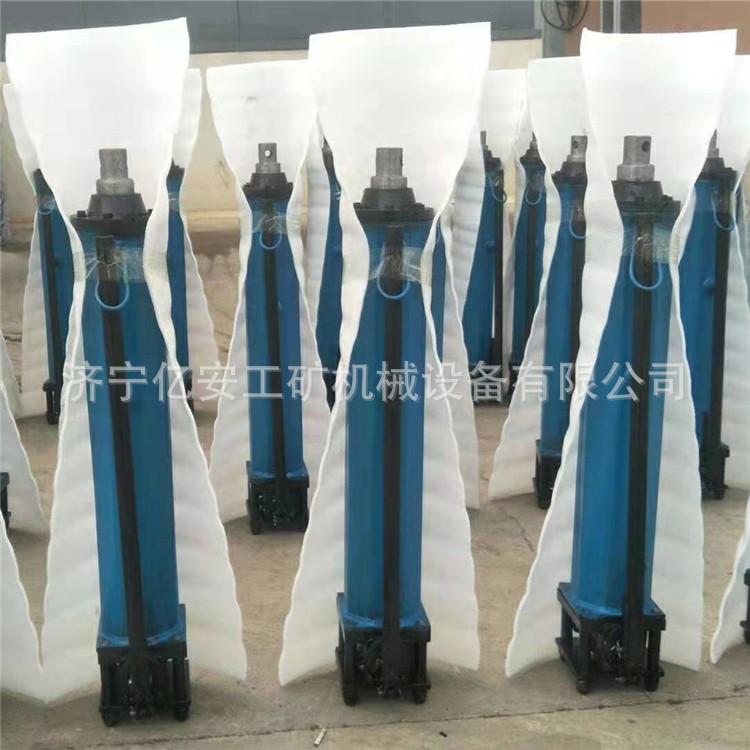

YQ100O empurrador hidráulico (ou macaco deslizante) é um mecanismo hidráulico de dupla ação com retorno interno de fluido. Ele pode realizar o empurrão de transportadores raspadores do tipo SGW-150C e SGWD-180P em faces subterrâneas de mineração de carvão ou faces mecânicas de mineração de carvão em geral. Se o suporte e outras peças forem substituídos, ele também poderá ser usado para empurrar a plaina de carvão. Além disso, também poderá concluir a recuperação dos pilares da face da mineração de carvão. Empurrador hidráulico para mineração Características de desempenho: grande impulso, peso leve; grande resistência à flexão, movimento suave; vedação confiável, fácil manutenção. Escopo de aplicação: movimento do transportador na face de trabalho de jateamento ou face de trabalho de mineração de máquinas em geral

YQ100Especificações da corrediça hidráulica:

O empurrador é dividido em três formas estruturais: A, B e C de acordo com as condições das diferentes superfícies de trabalho. De acordo com a profundidade de corte do tambor cortador na face de trabalho da mineração, o curso de cada estrutura é dividido em três especificações: 700, 900 e 1100 mm. Portanto, nove empurradores para finalidades diferentes podem ser formados.

YQ100Tipo de composição de deslizamento hidráulico:

O dispositivo push-slide é composto principalmente de tampa da válvula, corpo da válvula, garfo de mudança, placa da válvula, corpo do cilindro, haste do pistão, válvula unidirecional (para tipo C) e suporte, junta bidirecional, eixo do pino e outras peças. Exceto a tampa da válvula, o corpo da válvula, o corpo do cilindro e a haste do pistão, as outras partes desses nove dispositivos push-slide são universais.

Princípio de funcionamento: O líquido de alta pressão da estação de bomba hidráulica entra na cavidade da tampa da válvula através da tubulação de infusão de alta pressão e da pistola de injeção. Neste momento, o movimento alternativo da corrediça de impulso pode ser realizado puxando a alça.

Como usar o slide push

1. Use um único suporte hidráulico injetado externamente entre a base de suporte e a placa superior de trabalho do slide de impulso para apertar o suporte e fixar o slide de impulso.

2. Primeiro, gire a alavanca para a posição "empurrar", em seguida, conecte a pistola de injeção à válvula unidirecional instalada na tampa da válvula e puxe o gatilho da pistola de injeção para estender a haste do pistão e empurre o transportador para perto do parede de carvão.

3. Descarregue e retire o suporte hidráulico monocorpo injetado externamente que fixa o assento de apoio.

4. Mova a alavanca para a posição “fechada”, puxe o gatilho da pistola de injeção e retraia a haste do pistão. Puxe para trás o cilindro do empurrador junto com o suporte e complete o empurrão do transportador de carvão.

Precauções para instalação e uso do slide push

1． O número de disposições na superfície de trabalho pode ser determinado de acordo com o modelo do raspador, comprimento de assentamento e ajuste da pasta de trabalho. Ao usar a superfície de trabalho SGWD-150C, instale uma a cada 4,5-6 metros. SGWD180PNa superfície de trabalho do tipo raspador, um é instalado a cada 3-4,5 metros. Se um transportador raspador for usado em conjunto com uma máquina de mineração de carvão de tambor, para empurrar a máquina de mineração de carvão e o transportador raspador ao mesmo tempo, o número de empurradores pode ser aumentado na cabeça e na cauda do transportador, conforme apropriado.

2． O empurrador e o defletor do transportador raspador são conectados por uma junta bidirecional e um eixo de pino.
