O Fabricante Fornece Sensores de Amortecedor de Ar Prontos para Uso Que São Fáceis de Manter, o Sensor de Amortecedor de Ar Jiutian Gfk50

GFK50Introdução ao sensor do acelerador

GFK50O sensor de amortecedor é um produto utilizado em conjunto com o sistema de monitoramento ambiental de minas de carvão. É adequado para detectar o status de abertura e fechamento de amortecedores e janelas em minas subterrâneas de carvão.

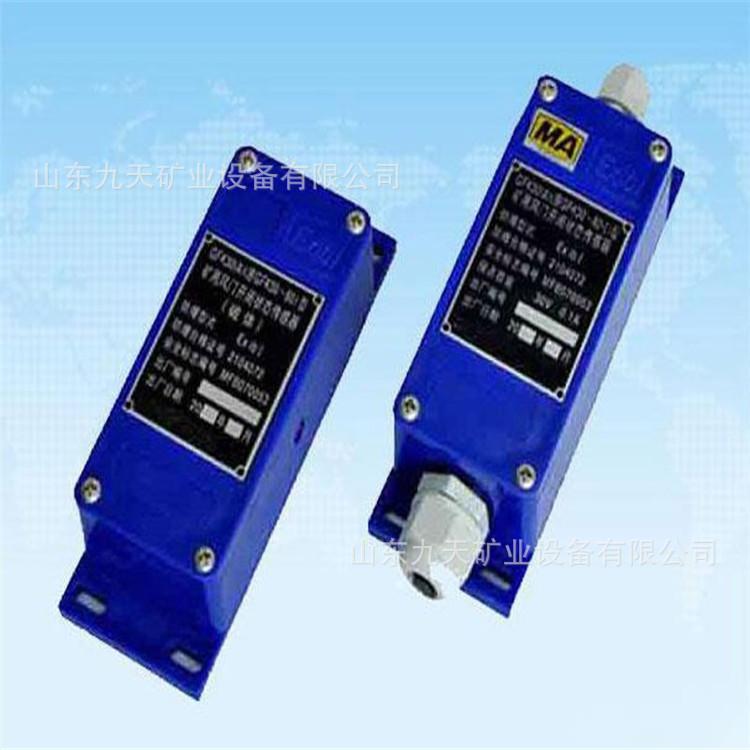

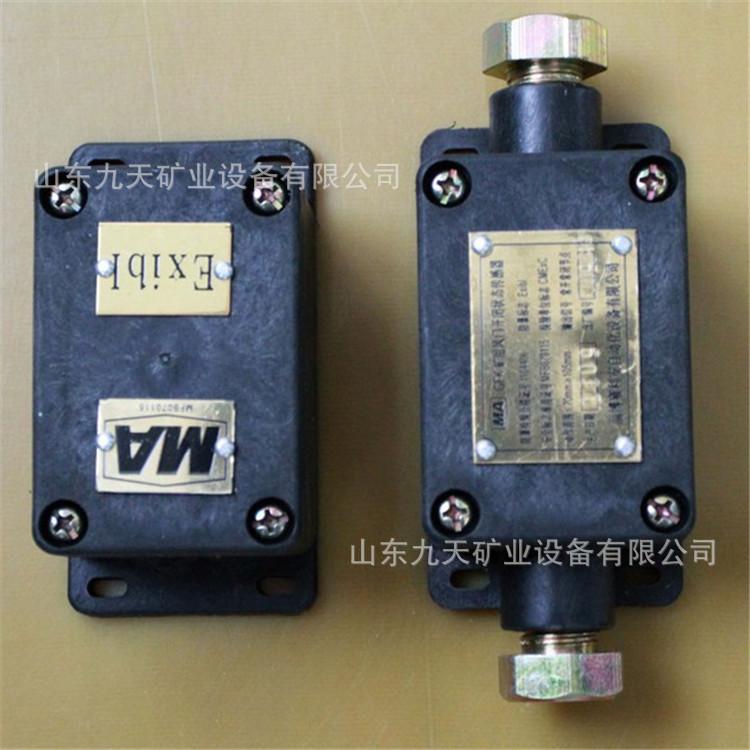

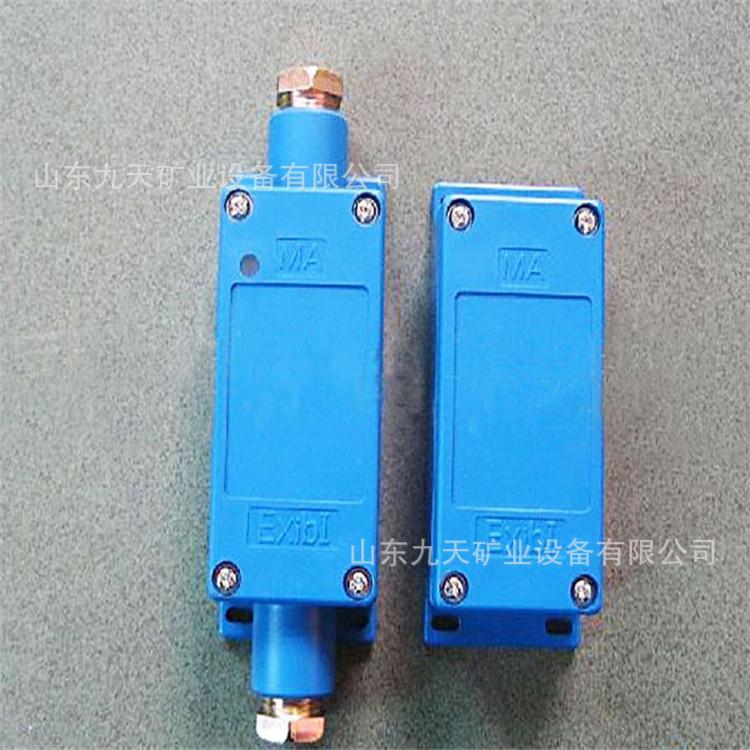

GFK50O sensor de amortecimento é composto por duas partes: o grupo da cabeça do sensor e o bloco magnético. O grupo da cabeça do sensor é composto por uma carcaça do interruptor de palheta, um plugue, uma placa de fixação do cabo do soquete, etc., e o grupo do bloco magnético é composto por um ímã Y25BH, uma carcaça, etc.

GFK50Princípio de funcionamento do sensor de porta de ar

O instrumento consiste em duas partes: a parte de indução com um circuito de interruptor reed e um cabo de saída, e a parte magnética com um ímã permanente. Quando a porta é aberta, o interruptor reed na parte de indução se afasta do ímã e se desconecta; ao mesmo tempo, é emitido um alarme sonoro. Quando a porta é fechada, o interruptor reed se aproxima do ímã e fecha.

Quando for um damper simples, haverá um alarme sonoro e visual quando o damper for aberto, e o instrumento emitirá o sinal "aberto". Quando o damper for fechado, o alarme sonoro e visual cessará, e o instrumento emitirá o sinal "fechado". Quando for um damper duplo, a linha de comunicação de conexão do damper duplo do instrumento precisa ser conectada, e os dados de um ou dois instrumentos são transmitidos para a subestação.

Quando um dos amortecedores está aberto, o sinal de saída do instrumento está "fechado", não há alarme sonoro, mas há um alarme luminoso. Quando ambos os amortecedores estão abertos, o sinal de saída está "aberto", e ambos os instrumentos têm alarmes sonoros e luminosos.

GFK50Condições de uso do sensor de porta de ar

Condições do ambiente de trabalho:

a.Temperatura: 0~40℃

b.Humidade relativa: ≤96% (+25℃)

c.Pressão atmosférica: 86～116kPa

d.Minas de carvão subterrâneas com misturas explosivas de metano e poeira de carvão;

As condições de armazenamento que o sensor pode suportar são:

a)Alta temperatura: 60°C;

b)Baixa temperatura: -40℃;

c)Umidade relativa média: 95% (+25°C);

e)Vibração: aceleração 50m/s2;

e)Choque: aceleração 500m/s².

GFK50Parâmetros do sensor de aceleração

Faixa de medição (0~30) mm Relé Reed energizado

Valor de comutação do sinal de saída

Capacidade de contato DC36V/100mA

Modelo Exib I

Dimensões Conjunto do sensor 110×60×35mm

Conjunto de aço magnético 80×40×25mm

Peso ≤ 0,4kg
