Acessórios de esteira de alta qualidade e baixo preço Pino E desempenho estável Acessórios de esteira Pino E 16 * 160 Pino E

Descrição do produto

O modelo de utilidade pertence ao campo de equipamentos de correia transportadora e, em particular, refere-se a um pino tipo E para conexão rápida de um corpo de correia transportadora.

Técnica de fundo

Um transportador de correia é uma máquina acionada por fricção que transporta materiais de forma contínua. Ele pode formar um processo de transporte de material do ponto de alimentação inicial até o ponto de descarga final em uma determinada linha de transporte. À medida que a distância de transporte do material continua a aumentar, o alcance de transporte do transportador de correia também aumenta. Atualmente, quando a fuselagem do transportador de correia subterrâneo tradicional é instalada, a estrutura do rolo superior e a perna de suporte, e a perna de suporte e a estrutura do meio são conectadas por parafusos. Não apenas a velocidade de instalação é lenta e ineficiente, mas também após um longo período de instalação, as peças padrão, como os parafusos usados para conexão, enferrujam, o que traz grandes dificuldades quando precisa ser desmontado para manutenção posterior.

Para resolver os problemas de baixa eficiência de instalação e dificuldade de desmontagem devido à ferrugem ao instalar um corpo de transportador de correia usando peças padrão convencionais, o modelo de utilidade fornece um pino tipo E para conexão rápida do corpo do transportador de correia.

Parâmetros técnicos

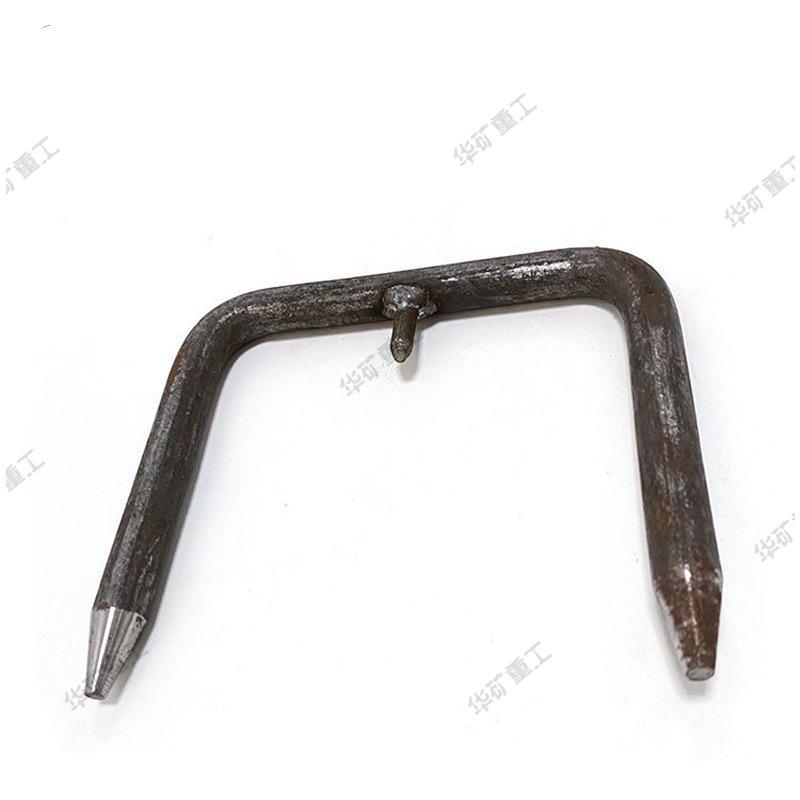

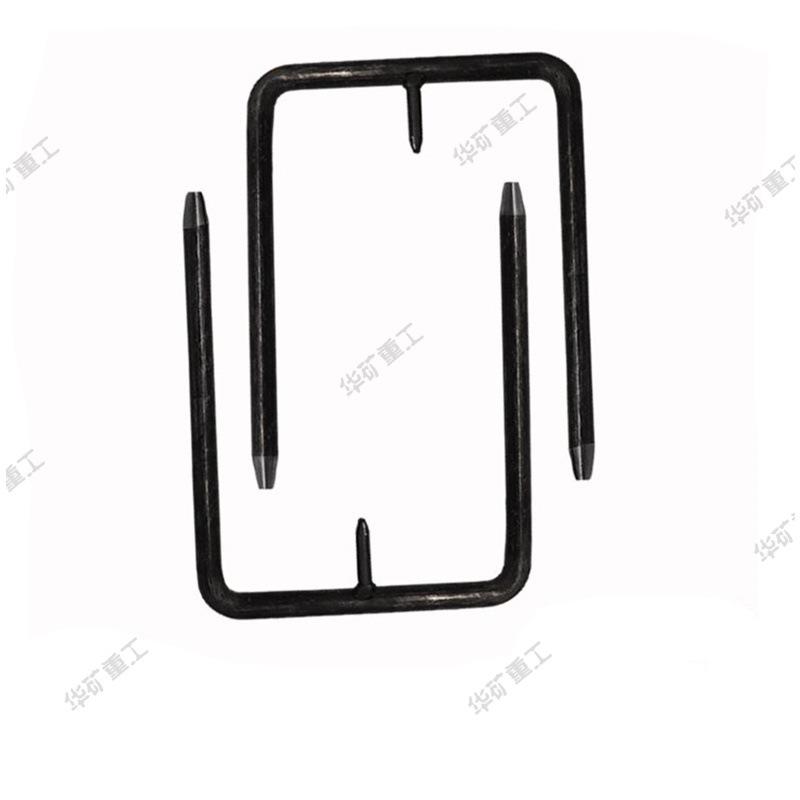

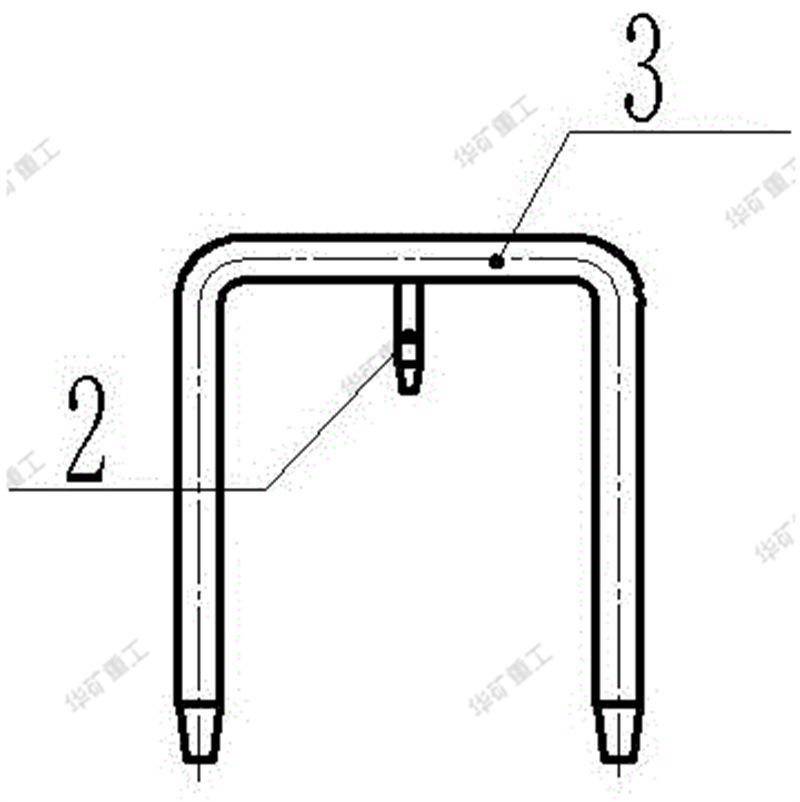

Um pino tipo E para conexão rápida de um corpo de transportador de correia compreende uma perna de suporte, uma estrutura de rolo superior e uma estrutura intermediária do transportador de correia, e também compreende um pino tipo E. A perna de suporte e a estrutura intermediária, bem como a estrutura intermediária e a estrutura de rolo superior, são todas conectadas e fixadas pelo pino tipo E. O pino tipo E consiste em um corpo em forma de U e um pino de localização. O pino de localização é disposto no meio da extremidade fechada do corpo em forma de U. Os furos para conectar o pino tipo E são dispostos nas partes de conexão da perna de suporte e da estrutura intermediária, bem como da estrutura intermediária e da estrutura de rolo superior.

Além disso, as extremidades do corpo em forma de U e o pino de posicionamento são ambos em forma de cone truncado. O corpo em forma de U em forma de cone truncado e as extremidades do pino de posicionamento têm uma certa conicidade, o que é conveniente para a conexão e posicionamento do pino em forma de E e do furo.

Além disso, o diâmetro do pino de posicionamento é maior que 1/3 do diâmetro do corpo em forma de U e menor que 2/3 do diâmetro do corpo em forma de U, e o comprimento do pino de posicionamento é maior que 3 vezes o diâmetro do corpo em forma de U e menor que 1/2 do comprimento da extremidade de abertura do corpo em forma de U.

Vantagens do produto

O modelo de utilidade substitui o uso convencional de parafusos como peças de conexão do corpo do transportador de correia usando um pino tipo E com uma estrutura especial. Ele só precisa definir o pino tipo E na posição de conexão entre a perna de suporte e a estrutura do meio e a estrutura do meio e a estrutura do rolo superior, e ajustar a posição relativa do pino tipo E e o furo, e então usar um martelo para cravá-lo no furo de conexão para obter conexão e fixação. O modelo de utilidade é conveniente e rápido, e pode melhorar muito a eficiência de desmontagem e montagem do corpo do transportador de correia.
