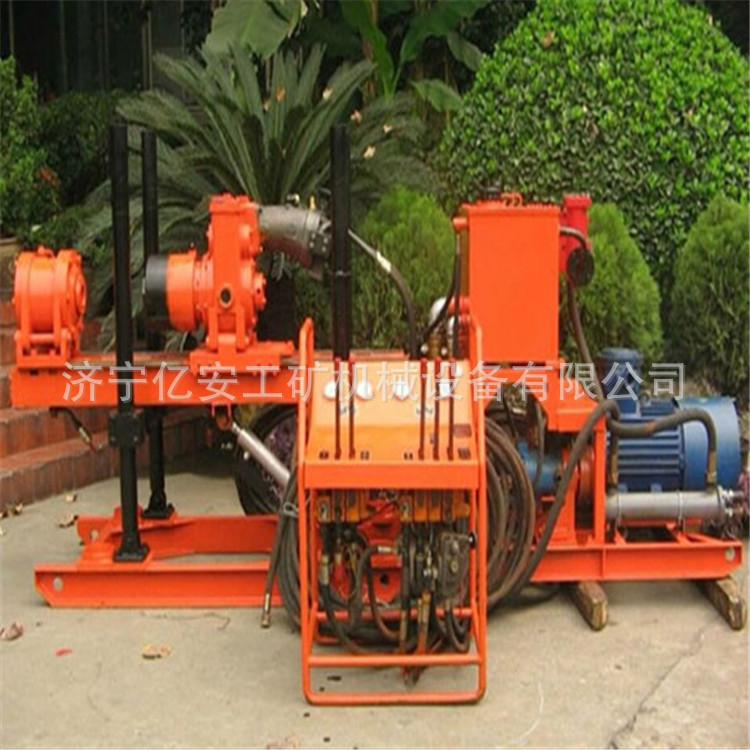

KD-150A plataforma de perfuração é uma plataforma de perfuração de túneis com alimentação hidráulica. Esta plataforma de perfuração é adequada para exploração de minas metálicas, minas não metálicas, minas de carvão e para cimentação, drenagem e perfuração de furos de observação nos corredores de estações hidrelétricas.

Recursos da plataforma de perfuração:

1, Possui mecanismo de alimentação hidráulica automática para melhorar a eficiência da perfuração e reduzir a intensidade de trabalho dos trabalhadores.

2, tamanho pequeno e peso leve.

3, adota suporte de coluna dupla, ocupa pequena área durante a construção e possui estrutura compacta.

4, a plataforma de perfuração e a bomba d'água são acionadas separadamente para facilitar o layout do canteiro de obras.

5, peso leve, forte decomposição, fácil de mover e instalar.

Parâmetros técnicos

Equipamento de perfuração

Profundidade de perfuração:150m

Diâmetro de abertura: 91mm

Diâmetro final do furo: 59mm

Diâmetro do tubo de perfuração: 42mm

Inclinação de perfuração:0°-360°

Dimensões da plataforma de perfuração (comprimento×Largura×alto):1405×800×2105 (milímetro)

Dimensões da bomba (comprimento×Largura×alto):1100×480×850 (milímetro)

Rotador

Diâmetro interno do eixo vertical:52mm

Velocidade vertical do eixo (três marchas):140、295、470、790、1010 r/min

Curso do eixo vertical (KD100-4）：450 mm

Velocidade de movimento ascendente sem carga do eixo vertical: 0,05m/s

Velocidade de movimento descendente sem carga do eixo vertical:0,067m/s

Pressão de alimentação do eixo vertical:15KN

Força de elevação do eixo vertical:25KN

guindaste

Capacidade de elevação (corda única):11KN

Velocidade circunferencial de rolo (segunda camada):0,255、0,51、1,02m/s

Diâmetro do rolo:145mm

Diâmetro do cabo de aço:9,3 mm

Capacidade do cabo de aço:27m

Motor principal

modelo : Y160M-4

potência nominal:11KW

Velocidade nominal:1460 r/min

Se houver necessidade de proteção, deverá ser utilizado um motor do tipo proteção (especificar no pedido)

bomba de água

Deslocamento ： 77L/min

Pressão do trabalho:1Mpa

Estresse fixo no trabalho:0,7Mpa

Motor da bomba de lama

modelo:Y100L2-4

potência nominal:3KW

Velocidade nominal:1430 r/min

Se houver necessidade de proteção, deverá ser utilizado um motor do tipo proteção (especificar no pedido)

bomba de óleo

Tipo: Bomba de Engrenagem

modelo:YBC-12/80

pressão predefinida:8Mpa

fluxo:8ml/r

Velocidade nominal:1440 r/min
