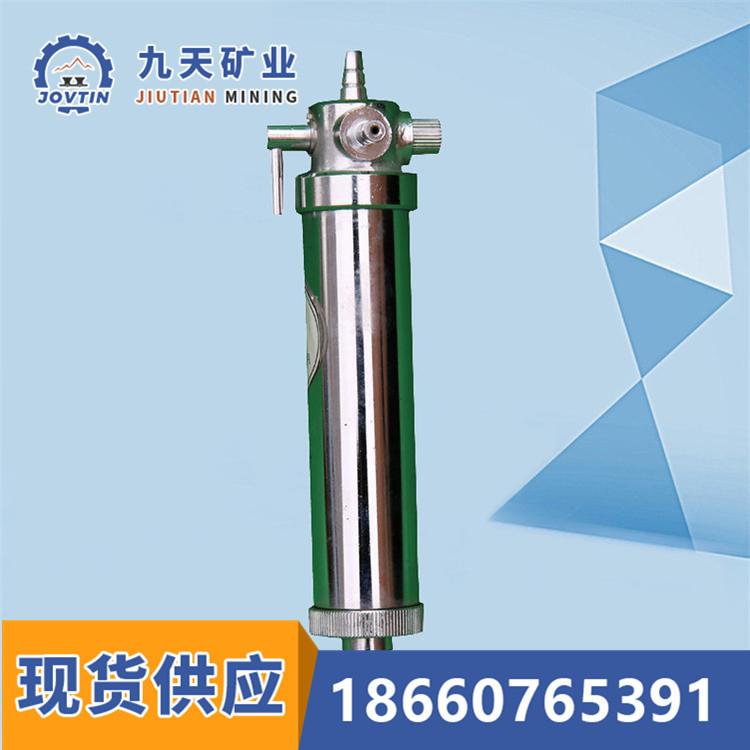

Amostrador de gás de nove dias CFZ30, amostrador automático de gás de pressão negativa

Amostrador dinâmico de pressão negativa

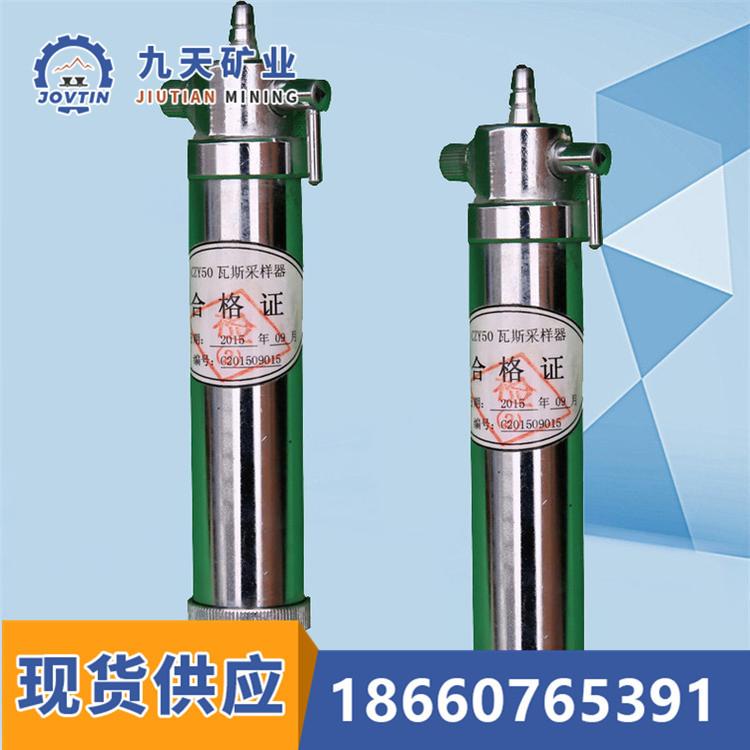

Amostradores de gás1. Antes da medição, limpe o amostrador com a amostra de gás a ser medida 3 a 5 vezes; 2. Use um pequeno rebolo ou um pequeno orifício na face final da válvula de conversão para desconectar as duas extremidades do tubo de detecção e insira o tubo de detecção na junta da mangueira conforme necessário; 3. Insira a amostra de gás medida (ar comprimido ou ar exausto) no tubo de detecção conforme necessário; Amostrador de gás de pressão positiva CZY50 1. O erro relativo do volume do amostrador é inferior a ±5% do seu valor nominal; 2. O vazamento do amostrador por minuto não é superior a 3% do volume medido; 3. O volume de condução de gás do amostrador de uma só vez (quando a vazão de gás é 100ml/min e a resistência à ventilação não excede 20994Pa): 50±2,5ml; 4. Massa: (1) Incluindo caixa acabada e tubo de detecção, 1,5kg; (2) Excluindo caixa acabada e tubo de detecção, 0,6 kg. Amostrador de gás de pressão positiva Hebi Xinxing CZY50 1. O erro relativo do volume do amostrador é inferior a ± 5% do seu valor nominal; 2. O vazamento do amostrador por minuto não é superior a 3% do volume medido; 3. O volume único de condução de gás do amostrador (quando a vazão de gás é 100ml/min e a resistência à ventilação não excede 20994Pa): 50±2,5ml; 4. Massa: (1) Incluindo caixa acabada e tubo de ensaio, 1,5kg; (2) Excluindo caixa acabada e tubo de ensaio, 0,6 kg.

A estrutura do amostrador de gás, o modelo do amostrador de pressão positiva éO amostrador de pressão positiva cilíndrico tipo CZY50 é composto principalmente de válvula de três vias, entrada de ar, saída de ar, válvula macho de borracha, haste de tração, pistão, cilindro de gás e anel de vedação. As características do amostrador de pressão positiva são que o pistão e o cilindro de gás do amostrador adotam vedação totalmente metálica. Comparado com o anel de vedação de borracha, possui forte desempenho, boa estanqueidade ao ar, longa vida útil, movimento flexível do pistão e alta precisão de detecção. Especificações: 280*50 Âmbito de aplicação: O amostrador de gás de alta pressão negativa é uma ferramenta usada para extrair e descarregar sistemas de gasodutos e coletar amostras de gás sob pressão negativa. O método de amostragem do amostrador de gás de alta pressão negativa é comparado com a detecção do tubo de calibração do tipo longo: cerca de 20 segundos após a bomba de vácuo estar funcionando, empurre a bomba de vácuo ou a seringa de 100ml até o final e alinhe-a com a saída do amostrador 7 . A bomba ou seringa inalará a amostra de gás a ser testada e, em seguida, testará de acordo com os requisitos do manual do tubo de calibração de tipo longo. 10.Manutenção e análise de falhas Os métodos de análise de falhas e solução de problemas são mostrados na tabela abaixo. Não. Causa da falha Método de solução de problemas Observações 1 Após a inicialização, a bomba de ar não funciona. O circuito está aberto. Descubra o motivo e solde o fio quebrado. 2 Após a partida, a bomba funciona, mas a saída de gás é pequena. Existe uma resistência média no sistema de gás. Descubra o motivo e certifique-se de que o sistema de gás esteja normal. 3 Após a partida, a bomba funciona, mas a saída de gás é pequena. Características de desempenho 1. Processo de moldagem de molde, bela aparência, peso leve e tamanho pequeno. Sensores eletrônicos importados são usados ​​com filtros para controlar automaticamente a vazão de amostragem e amostrar em vazão constante de acordo com o valor definido. Garanta a precisão da medição, nenhuma influência de posição e um desempenho significativamente melhor do que o medidor de vazão do rotor.

Ferramentas para coletar amostras de gases de pressão negativaColetor de gás de alta pressão negativa tipo FW-2

1. PropósitoO dispositivo de amostragem de gás de alta pressão negativa FW-2 é uma ferramenta adequada para coletar amostras de gás sob pressão negativa no sistema de tubulação de extração de gás.

2. Parâmetros técnicosPressão negativa do ar: 0~-85Kpa Peso: 1,3kg

3. EstruturaO extrator é composto por uma junta de entrada de ar, uma junta de saída de ar, uma válvula macho de borracha, uma válvula central, uma haste de tração, um pistão, um cilindro de ar e um anel de vedação.

4. Como usar

1. Antes de coletar amostras de gás, a junta lateral de entrada de ar do amostrador deve ser conectada ao bocal de medição na extremidade de entrada do medidor de vazão de orifício; a junta de saída de ar superior deve ser conectada ao testador de gás.

2. Ao bombear o ar, a válvula de borracha na junta de entrada de ar lateral abre automaticamente e o gás de alta pressão negativa flui para o cilindro de ar.

3. Ao inflar, o pistão deve ser empurrado rapidamente para abrir a válvula central na junta de saída superior, e a válvula de borracha na junta de entrada lateral fechará automaticamente e o gás fluirá para o testador de gás de alta concentração, assim medir a concentração do gás.

5. Precauções de uso

1. Antes de usar, verifique se a válvula de borracha está vedada. Se estiver danificado ou vazando, deve ser substituído a tempo.

2. O tubo de látex na válvula central deve ser aproximadamente igual ao comprimento do núcleo de cobre.

3. Aplique vaselina regularmente no pistão e no cilindro para evitar ferrugem.
