[Direto da Fábrica] Válvula Borboleta de Flange de Aço Inoxidável com Vedação Macia Química D341X-10P Gama Completa de Alta Qualidade

A válvula borboleta de vedação macia com eixo centralizado é a válvula borboleta convencionalmente preferida para tubulações. Ela possui uma estrutura simples, um baixo coeficiente de resistência ao fluxo, uma característica de fluxo que tende a ser linear e não retém detritos. Adicionalmente, oferece vantagens como ser leve, fácil de instalar e requerer um torque de operação menor. Este tipo de válvula pode ser usado tanto para fechar o meio quanto para regular a vazão do meio. O atuador pode ser manual, elétrico, pneumático ou de outros tipos, dependendo dos requisitos do usuário.

Nome chinês: Válvula borboleta de vedação macia tipo flange Temperatura: ≤120℃ ou ≤150℃

Modelo: D41X, D341X Pressão nominal: ≤1,6MPa

Descrição do produto
Modelo de válvula borboleta de vedação macia tipo flange: D41X, D341X
A válvula borboleta de vedação macia da linha central é a válvula borboleta convencional preferida para tubulações. Possui estrutura simples, pequeno coeficiente de resistência ao fluxo, característica de fluxo que tende a ser linear e não retém detritos. Também é leve, fácil de instalar e tem as vantagens de um pequeno torque de acionamento. Esta válvula pode ser usada para cortar o meio e ajustar o fluxo do meio. O dispositivo de acionamento pode ser manual, elétrico, pneumático, etc. de acordo com a necessidade do usuário. A seleção de peças feitas de diferentes materiais e o uso de anéis de vedação de diferentes materiais podem se adaptar a diferentes meios e condições de trabalho, de modo que o custo e o desempenho possam alcançar um bom efeito.

Condições de Uso
As válvulas borboleta com vedação suave são adequadas para abastecimento e drenagem de água, esgoto, alimentos, aquecimento, gás, transporte marítimo, energia hidrelétrica, metalurgia, sistemas de energia, têxteis e outras indústrias com temperaturas ≤120 ℃ ou ≤150 ℃ e pressão nominal ≤1,6MPa. Eles são especialmente adequados para vedação bidirecional e ocasiões propensas à corrosão do corpo da válvula, para regular o fluxo e interceptar meios.

Características
Suas principais características são:
1. Pequeno e leve, fácil de desmontar e reparar, podendo ser instalado em qualquer posição.
2. Estrutura simples e compacta, pequeno torque operacional e abertura rápida após rotação de 90°.
3. As características do fluxo tendem a ser lineares e o desempenho do ajuste é bom.
4. A conexão entre a placa borboleta e a haste da válvula adota uma estrutura sem pinos, que supera possíveis pontos de vazamento interno.
5. O círculo externo da placa borboleta adota um formato esférico, o que melhora o desempenho de vedação e prolonga a vida útil da válvula. Ele pode manter vazamento zero após abrir e fechar sob pressão por mais de 50.000 vezes.
6. A vedação é substituível e é confiável para obter vedação bidirecional.
7. A placa borboleta pode ser pulverizada com revestimentos como náilon ou politetrafluoroetileno de acordo com as necessidades do usuário.
8. A válvula pode ser projetada com conexão de flange e conexão de wafer.
9. O modo de condução pode ser selecionado como manual, elétrico ou pneumático.

Estrutura selada
Estrutura de vedação da válvula borboleta de vedação macia de linha média
1. Válvula borboleta de linha central comum, 2. Válvula borboleta de linha central do assento da válvula composta,
3. Válvula borboleta central com placa borboleta enrolada em volta dela. Sua estrutura de vedação é a seguinte:
O centro de rotação da placa borboleta (ou seja, o centro da haste da válvula) está localizado na linha central do corpo da válvula e na seção da superfície de vedação da placa borboleta.
A sede da válvula é feita de borracha sintética. Quando a placa borboleta é fechada, a superfície de vedação externa da placa borboleta comprime a sede da válvula de borracha sintética, fazendo com que a sede da válvula se deforme elasticamente e forme uma força elástica como uma relação de pressão de vedação para garantir a vedação da válvula borboleta.
A estrutura de vedação adota politetrafluoroetileno e borracha sintética para formar uma sede de válvula composta. Suas características são que a elasticidade da válvula ainda é proporcionada pela borracha sintética e são utilizadas as características do politetrafluoroetileno como baixo coeficiente de atrito, não desgaste e não envelhecimento, prolongando assim a vida útil da válvula borboleta.
Seu princípio de vedação e características estruturais são iguais aos da válvula borboleta de linha central comum.
A estrutura de vedação utiliza politetrafluoroetileno, borracha sintética e resina fenólica para formar uma sede de válvula composta, o que torna a sede da válvula elástica e mais resistente. Ao mesmo tempo, a placa borboleta é totalmente coberta com politetrafluoroetileno, o que faz com que a placa borboleta tenha forte resistência à corrosão.
Seu princípio de vedação e características estruturais são iguais aos da válvula borboleta de linha central comum.
Material de vedação da válvula
Material do corpo: Ferro fundido cinzento (HT200, HT250) Ferro dúctil (QT400, QT450)
Aço carbono (WCB, WCC, LCB) Aço cromo-molibdênio (WC5, WC6, WC9) Liga de aço
Aço inoxidável (CF3, CF8, CF3M, CF8M, ZG1Cr18Ni9Ti, ZG1Cr18Ni12Mo2Ti)
Material interno: aço inoxidável (2Cr13, 1Cr18Ni9, 1Cr18Ni9Ti, 1Cr18Ni12Mo2Ti, 304, 316, 304L, 316L)
Aço carbono Aço cromo-molibdênio Aço especial

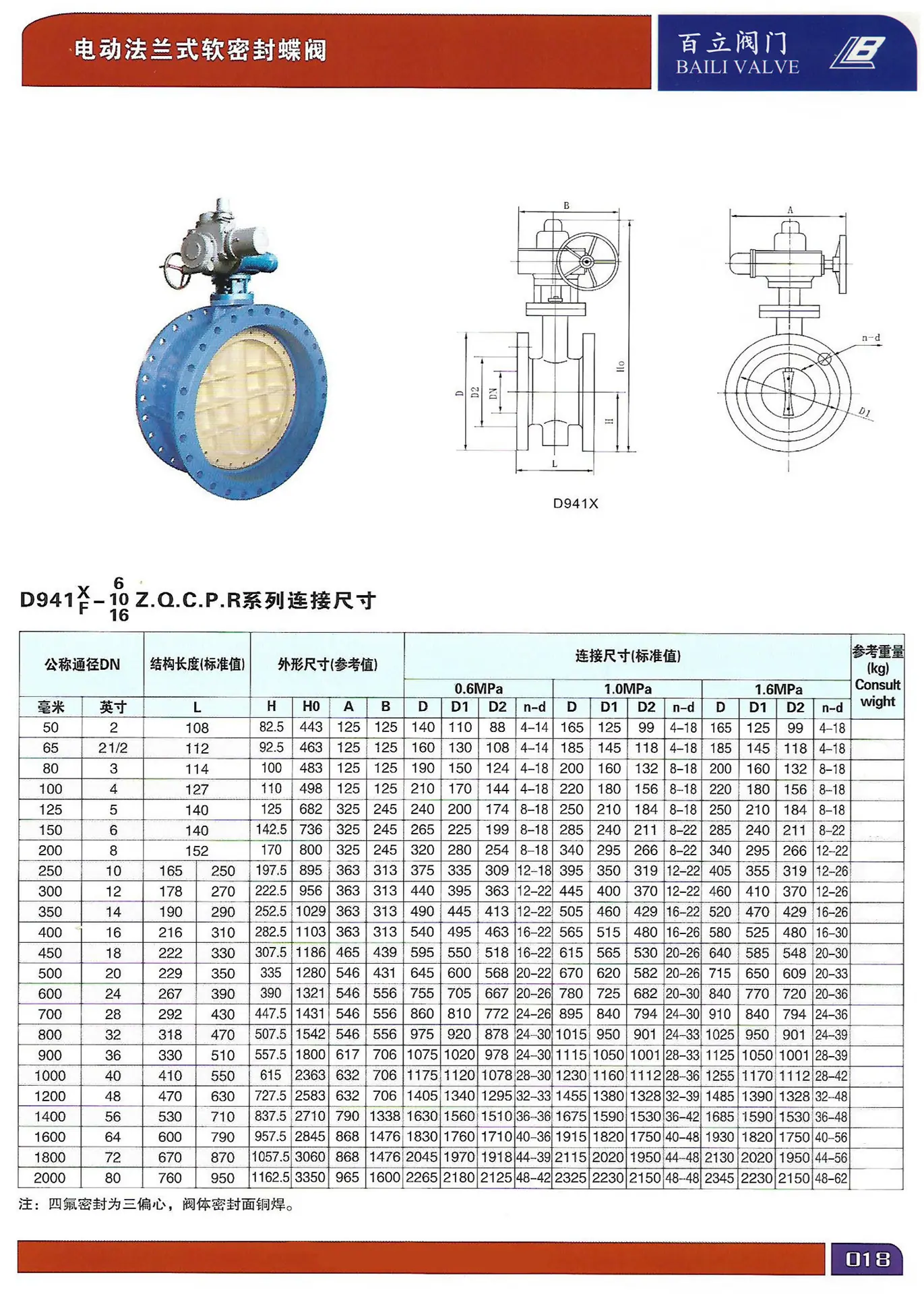

Válvula borboleta elétrica de grande diâmetro com vedação macia D941XAparência principal unidades de tamanho de conexão:milímetros

Válvula borboleta elétrica de grande diâmetro com vedação macia D941XInstruções para pedido de produto:

1. Quando o usuário tiver determinado o tipo e modelo da válvula (especialmente modelos não padronizados), o usuário deverá indicar corretamente o significado e os requisitos do modelo.

2. Os usuários devem fazer o pedido de acordo com os modelos de produtos listados na amostra. Se você tiver requisitos especiais para itens de produtos, indique no pedido:

1) Comprimento da estrutura 2)Padrão de flange3) Forma estrutural da válvula: como diâmetro total ou diâmetro reduzido do canal, forma de conexão da tampa do corpo4) Peças internas da válvula e outros requisitos para materiais5) Teste de pressão, padrões de inspeção, marcação e outros requisitos

3. Quando a ocasião em que a válvula é usada é muito importante ou o ambiente é complexo,Forneça desenhos de projeto e parâmetros detalhados tanto quanto possível, e nossos especialistas irão revisá-los e verificá-los para você.

4. Nossa empresa pode configurar dispositivos elétricos de acordo com as necessidades específicas dos usuários.Acionamento pneumático,Dispositivo de turbina.

5. Os diversos tipos de válvulas produzidos por nossa empresa podem atender aos requisitos especificados no pedido. Os produtos são rigorosamente inspecionados e testados um por um de acordo com as normas pertinentes antes de saírem da fábrica.
