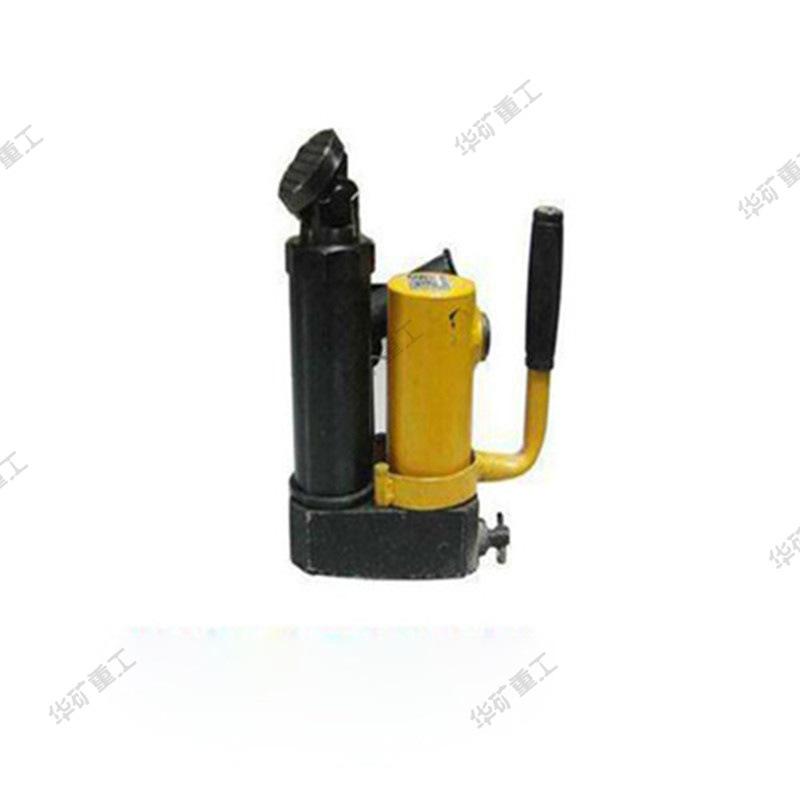

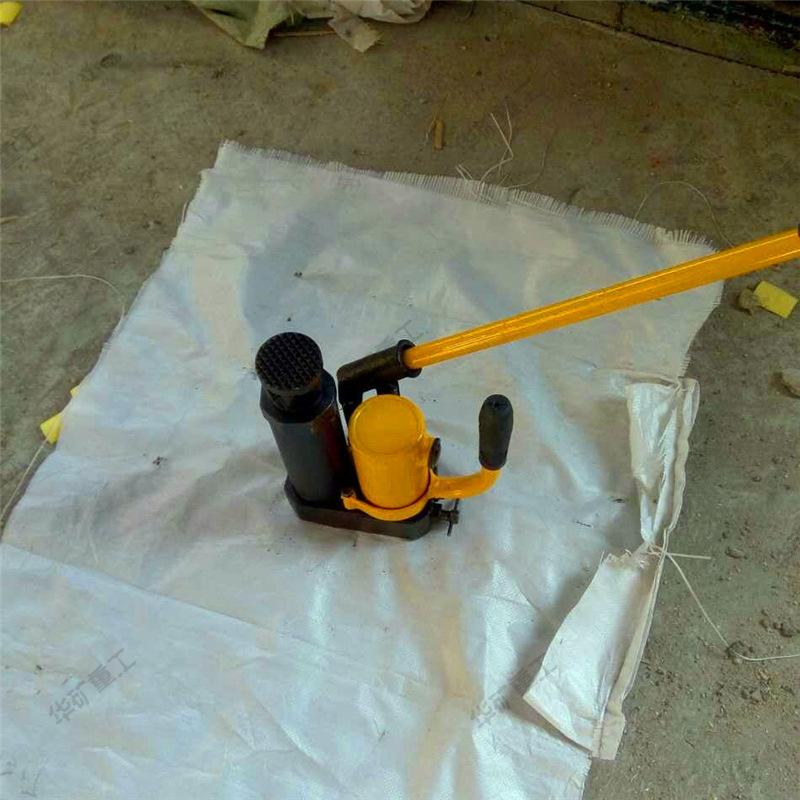

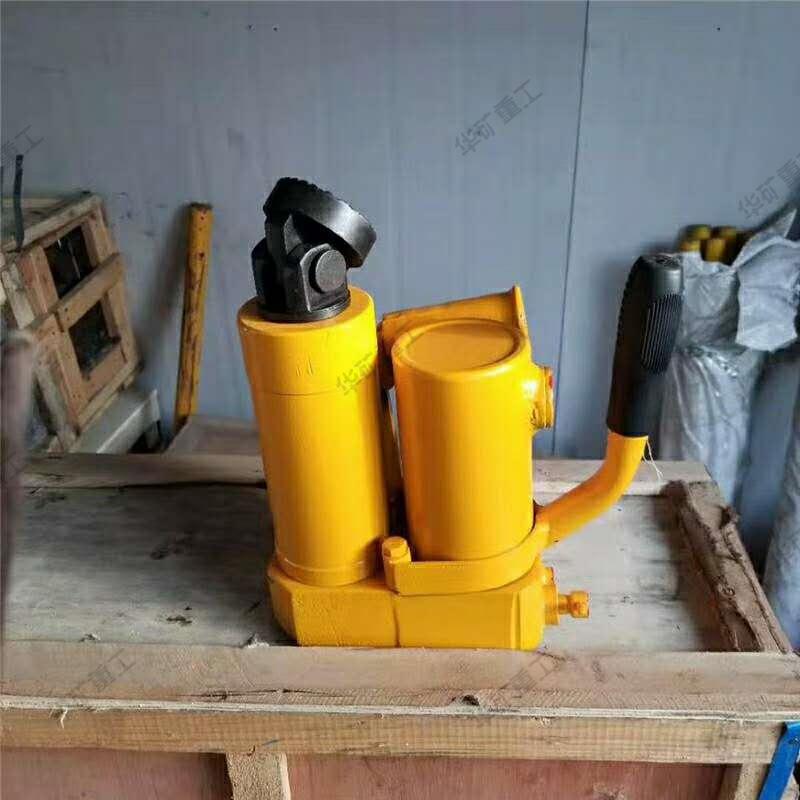

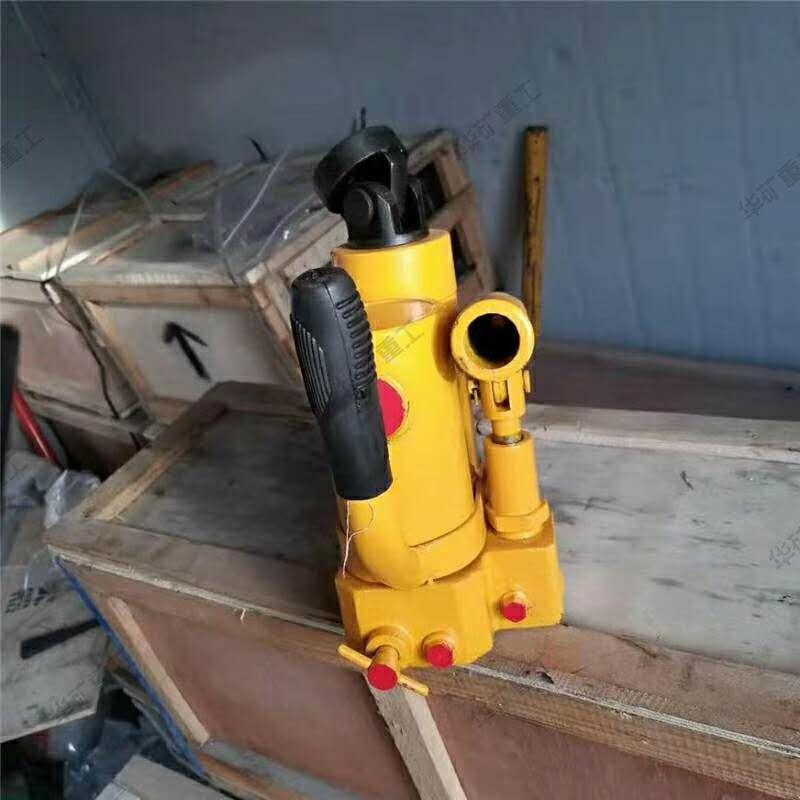

Dormente quadrada hidráulica para ferrovia Ajuste da distância entre dormentes Dormente quadrado hidráulico tipo YFZ-80 Dormente quadrado hidráulico

Introdução de produto de travesseiro quadrado hidráulico:

A travessa quadrada hidráulica é uma máquina operacional para ajustar a distância e o ângulo entre as travessas. Adota uma estrutura de macaco hidráulico portátil e tem as vantagens de baixa intensidade de trabalho, alta eficiência operacional, economia de mão de obra e esforço, sendo fácil de transportar, sendo compatível com travessas de háfnio e travessas de madeira, e sendo seguro e confiável de usar.

Princípio de funcionamento da almofada quadrada hidráulica:

A almofada hidráulica quadrada é composta por um cilindro de óleo de trabalho, uma bomba de óleo de êmbolo, um tanque de óleo, uma válvula de descarga, uma sede de cilindro de óleo e uma cabeça móvel. Sua estrutura adota o princípio de macaco hidráulico. O cilindro de óleo de trabalho é composto por um pistão, um anel de pistão, um cilindro de óleo, um anel de vedação, uma mola de retorno, um conector e outras peças principais. Quando o óleo de alta pressão entra no cilindro de óleo pela válvula de descarga da bomba de óleo, o pistão é empurrado para se mover ao longo de seu eixo. Depois que a válvula de descarga for aberta, o pistão será redefinido automaticamente sob a ação da mola de retorno. Seu curso de trabalho é controlado pelas dimensões estruturais. A bomba de óleo do êmbolo é composta por um núcleo de bomba, uma luva de bomba de óleo, um copo de couro, um anel de vedação e um corpo de válvula. O corpo da válvula é uma combinação de duas válvulas unidirecionais do tipo esfera, que tem as funções de sucção e descarga de óleo. A válvula de descarga completa o desempenho de abertura da válvula empurrando a esfera de aço com a haste da válvula. O tanque de óleo, o cilindro de óleo, a bomba de óleo do êmbolo, etc. estão todos conectados à sede do cilindro por roscas, e a cabeça móvel é conectada ao conector na extremidade do cilindro de óleo, que pode ser inclinado para cima e para baixo para atender o requisitos da inclinação lateral do travesseiro.

Parâmetros do produto de almofada quadrada hidráulica:

1. Quantidade de ajuste: 130 mm

Conector controlável ajustável 130 mm

2. Força máxima da almofada quadrada: (a pressão nominal do óleo é 39MPa) 80-150 KN

3. Força operacional geral da alça 200 ~ 270N

4. Massa (excluindo haste de elevação): 10,5kg

5. Dimensões: 275mm×220mm×233mm
