Indicador de sinal de interruptor manual do comutador P50 Interruptor de torre do comutador

O indicador de desvio é um indicador que mostra a posição da abertura do desvio. Nas estações sem intertravamento centralizado, devem ser instalados indicadores de desvio para facilitar aos operadores dos trens a confirmação da direção da abertura do desvio.

Modo de exibição do indicador de comparecimento

Durante o dia há uma placa amarela em formato de rabo de peixe com uma linha preta em formato de rabo de peixe no meio, e à noite acende com uma luz amarela, indicando que a chave está aberta para a posição lateral; não há exibição de luz durante o dia e à noite acende com uma luz roxa, indicando que a chave está aberta na posição reta.

Funcionamento do indicador de participação

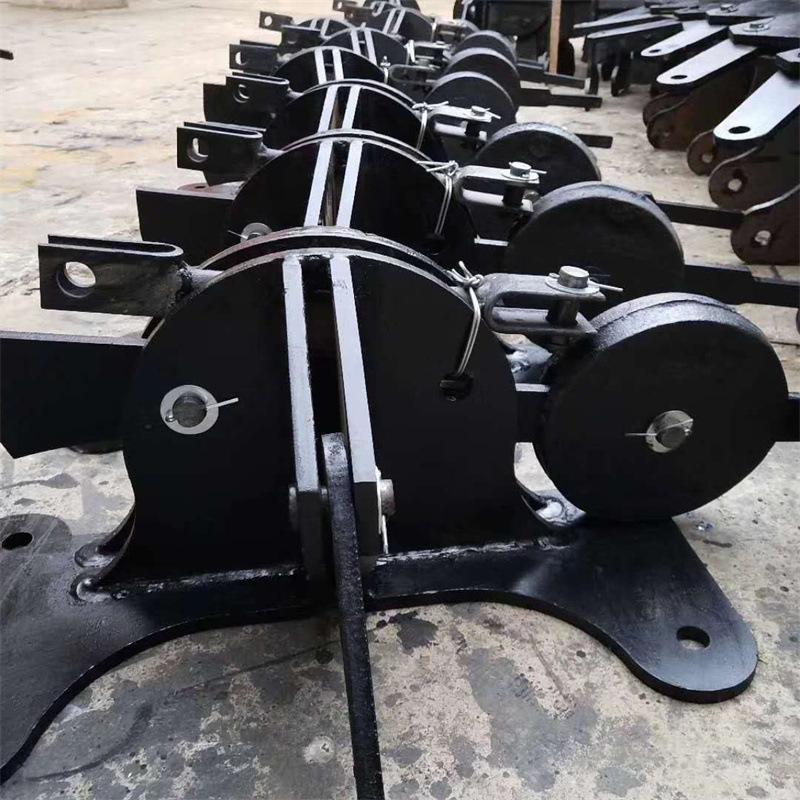

O manobrista levanta a manivela e gira a placa e, ao mesmo tempo, sua biela liga a chave para mudar a direção; o indicador do interruptor sem alça é conectado à ponta do interruptor quando o dispositivo de comutação muda a direção do interruptor quando o manobrista puxa a alavanca do interruptor. A biela no trilho aciona a marca do interruptor para mudar de direção de acordo.

Requisitos de design do indicador de participação

1. O indicador de mudança deve estar localizado no lado esquerdo da abordagem para pegar e sair dos trens de acordo com a direção do movimento do trem.

2. A ação do indicador de desvio é mudar 90 graus, e a exibição da placa de sinalização e da luz indicadora deve ser consistente com a ação da posição de abertura do desvio.

Âmbito de aplicação do indicador de participação

O indicador da chave é instalado na chave operada não centralmente e o indicador indica a posição de abertura da chave por meio de luzes ou sinais. Dependendo do escopo de uso, os indicadores de participação são divididos em dois tipos: com alças e sem alças.
