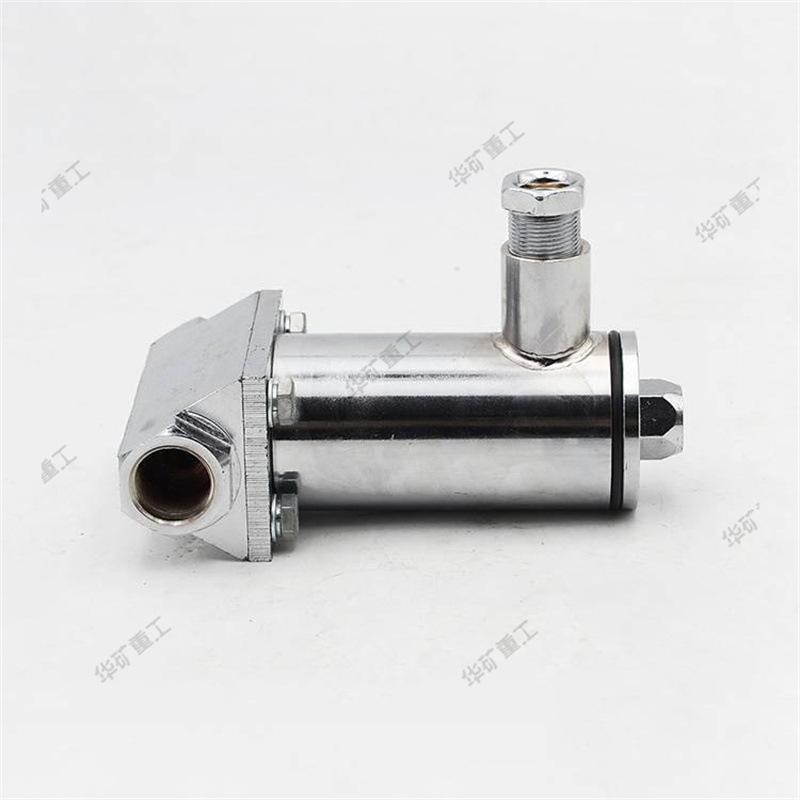

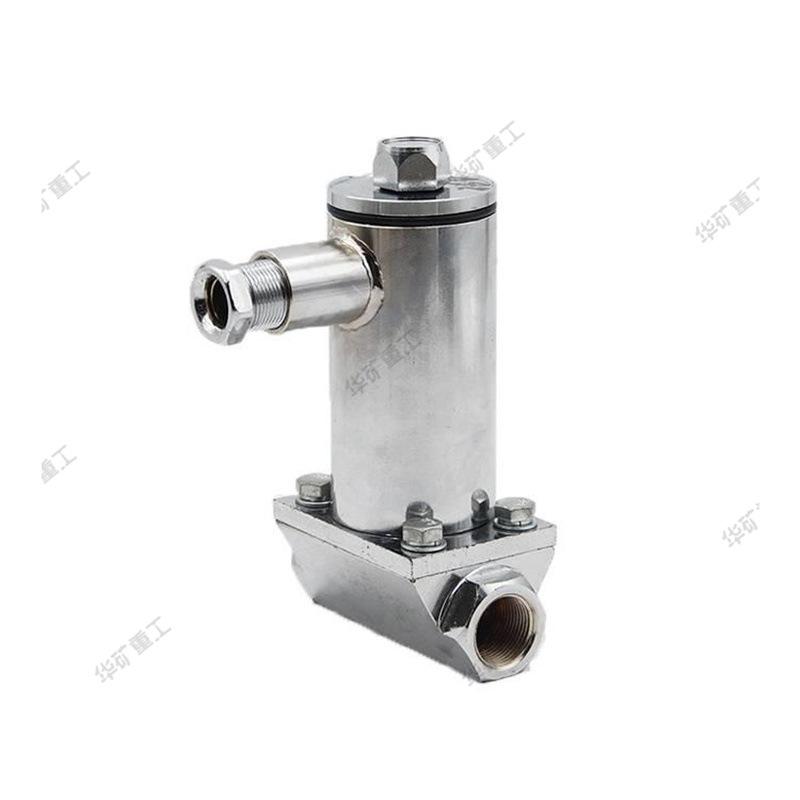

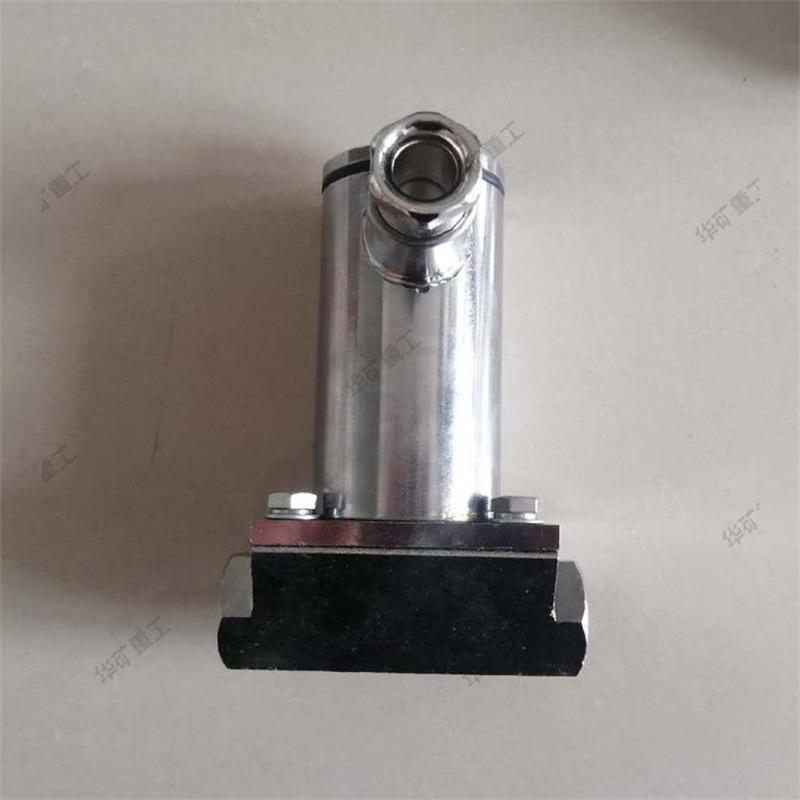

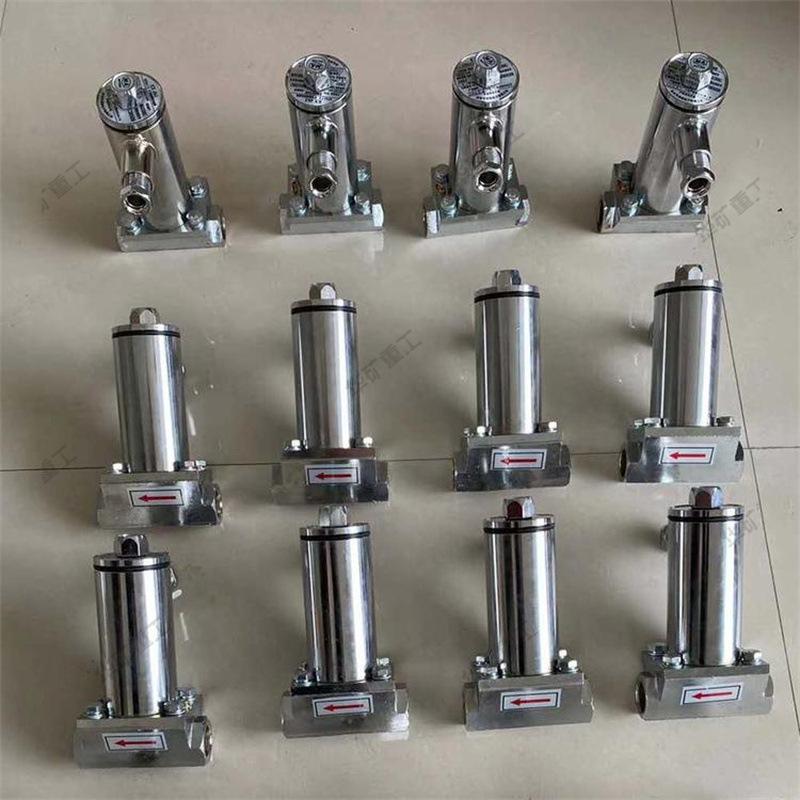

Válvula solenoide à prova de chama de mina Válvula solenoide de mina de entrega rápida DFB-20/10 válvula solenoide à prova de chama de mina

princípio de trabalho

1. A válvula solenóide à prova de explosão de mineração DFB-20/10 é uma estrutura normalmente fechada de duas posições controlada diretamente, e a parte superior do corpo da válvula é um eletroímã especial. É usado como fonte de energia para abrir e fechar diretamente a válvula. A parte inferior do corpo da válvula é a sede da válvula, que é composta por entrada de água, saída de água, porta da válvula guia de água e núcleo de ferro móvel. Depois que a energia é ligada, sob a ação do efeito eletromagnético, o núcleo de ferro móvel gera uma força de elevação grande o suficiente para superar a mola e a pressão média, de modo que o núcleo de ferro móvel seja separado da porta da válvula guia de água, a porta da válvula é aberto e o meio flui. Pelo contrário, quando a energia está desligada, sob a ação da mola e da pressão média, o núcleo de ferro móvel fecha a porta da válvula guia de água e o meio não pode fluir.

2. A válvula solenóide à prova de explosão de mineração DFB-20/10 pode abrir normalmente dentro da faixa de pressão nominal e quando a vazão está próxima de zero ou a diferença de pressão de entrada e saída é zero, portanto, tem alta confiabilidade de trabalho.

3. A entrada de água da válvula solenóide é equipada com um filtro de malha de alta eficiência, que pode bloquear efetivamente o fluxo de impurezas com diâmetro superior a 0,5 mm no meio através do corpo da válvula, evitando assim efeitos adversos causados ​​por impurezas prejudiciais.

Parâmetros técnicos

1. Modelo: DFB-20/10

2. Tipo à prova de explosão: À prova de chamas

3. Marca à prova de explosão: ExdbI

4. Tensão nominal da fonte de alimentação de controle: CA (50 Hz) 36 V, 127 V

5. Consumo de energia: ≤28W

6. Faixa de adaptabilidade à pressão: 0-10 MPa

7. Diâmetro nominal da válvula solenóide: 3mm;

8. Dimensões totais (mm): 108×110×185;

9. Peso: 3,3 kg

Ambiente de uso

(a) Altitude: <2.000m;

(b) Temperatura ambiente: 5℃~+40℃;

(c) Umidade ambiente <95% (a +25°C);

(d) Temperatura média: ≤+65℃;

(e) É permitido ser usado em minas de carvão com misturas explosivas de gás metano, onde o metano, pó de carvão (sulfeto de hidrogênio, dióxido de carbono), etc. no ar circundante não exceda o conteúdo seguro especificado nos Regulamentos de Segurança de Minas de Carvão ;

(f) É permitido seu uso em ambiente que não corroa metais ou danifique meios isolantes;

(g) É permitida a utilização em locais sem fortes impactos e vibrações;

(h) É permitido seu uso em locais onde não haja gotejamento de água e intrusão de líquidos.
