Haste de âncora de aço rosqueada esquerda-direita haste de âncora de aço rotativa de fábrica preço direto desconto multi-modelo de fornecimento

Âncora de aço roscada

Vantagens da âncora de aço roscada

A haste de ancoragem possui rosca total e comprimento total com igual resistência, e sua capacidade de carga é 40% maior que a da haste de ancoragem da mesma especificação. Ele expande o escopo de aplicação da haste de ancoragem e pode realizar âncora final, âncora estendida e âncora completa. É fácil de operar e tem preço baixo.

Características estruturais de produtos de ancoragem de vergalhão

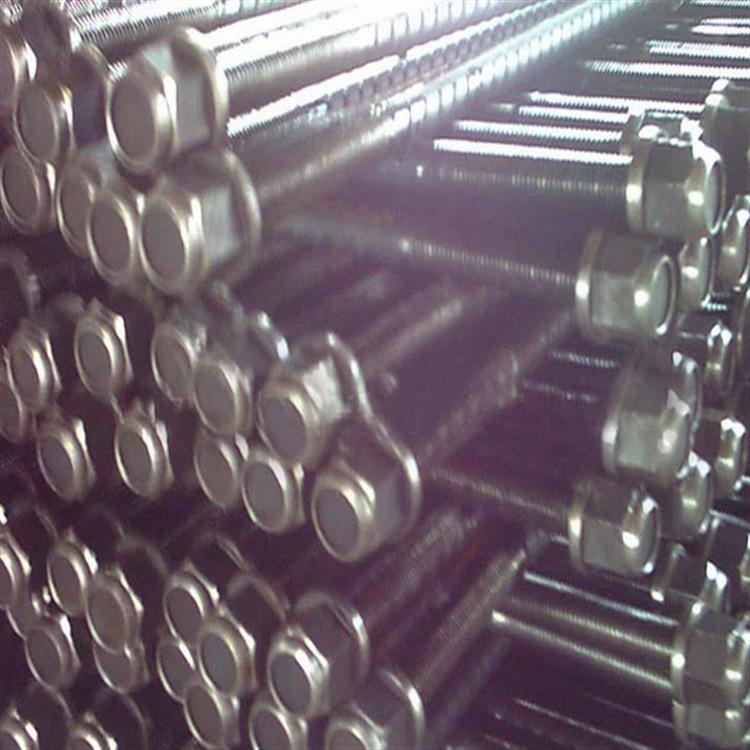

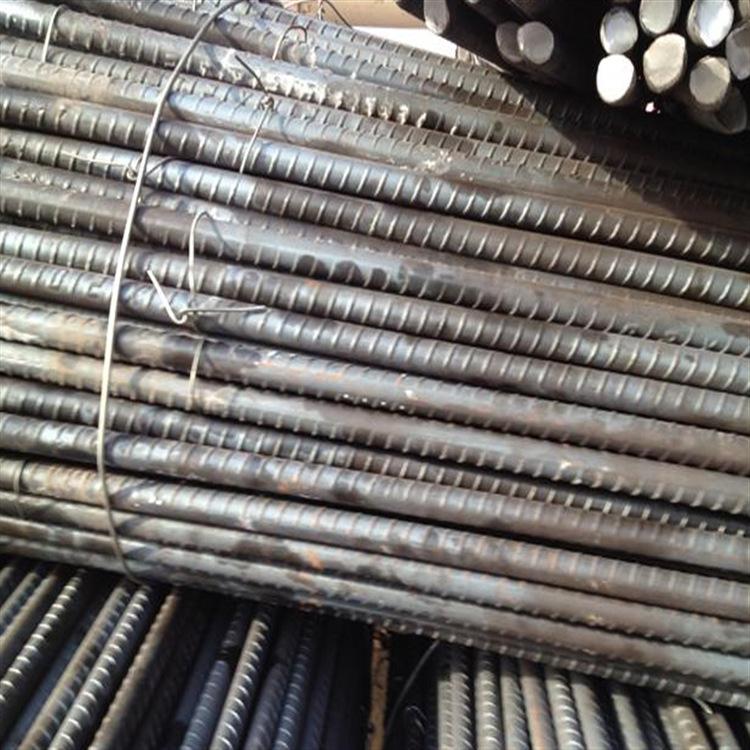

Todo o comprimento do corpo da haste possui fios contínuos enrolados com igual resistência em todo o comprimento; a extremidade de fixação está equipada com arruelas protendidas e porcas esféricas.

Parâmetros técnicos do produto âncora de vergalhão

Resistência do material 20MnSi

Resistência ao escoamento (MPa) Resistência à tração (MPa) Alongamento (%) Carga de escoamento (KN) Carga de tração (KN) Kg/m Especificações

φ16 ≧345 ≧510 ≧25 ≧69 ≧100 1,6

φ18 ≧345 ≧510 ≧25 ≧87 ≧126 2.0

φ20 ≧345 ≧510 ≧25 ≧108 ≧156 2,5

φ22 ≧345 ≧510 ≧25 ≧131 ≧189 3,0

Características técnicas da âncora

As hastes de ancoragem são classificadas de acordo com seus diâmetros, geralmente 16 mm, 18 mm, 20 mm e 22 mm. O corpo da haste da âncora pode corresponder ao diâmetro do orifício da âncora e ao diâmetro do rolo de resina e tem as características de forte força de ancoragem, alto alongamento, confiabilidade, baixo consumo e fácil uso.

Descrição do material da âncora: As matérias-primas da âncora de alta resistência são feitas de aço 20MnSi com um alongamento não inferior a 15%, uma resistência ao escoamento não inferior a 335MPa e uma resistência à ruptura não inferior a 490MPa. O material é laminado a quente e a resistência à compressão é de 20 a 50 toneladas. A tolerância de retilinidade do corpo da haste de Φ18 a Φ22 é ≤2 mm/m, e a tolerância de retilinidade do corpo da haste de Φ16 é inferior a 4 mm/m. A capacidade de carga da rosca helicoidal na extremidade do corpo da haste não deve ser inferior a 75% da força de ruptura do material original do corpo da haste.

Como instalar e usar hastes de ancoragem

As âncoras são geralmente usadas para fortalecer o suporte em túneis de minas, túneis de pontes, proteção de taludes ferroviários, etc. Geralmente, os furos de ancoragem são perfurados usando brocas de ancoragem e, em seguida, são colocados agentes de ancoragem apropriados (rolos de resina). Em seguida, brocas de ancoragem e outras ferramentas são usadas para perfurar as âncoras nos orifícios de ancoragem para agitar e ancorar os agentes de ancoragem e, em seguida, as porcas são instaladas usando brocas de ancoragem e outras ferramentas.

Parâmetros Técnicos da Âncora

Especificação de resistência Φ16 Resistência ao escoamento (MPa) ≥335 Resistência à tração (MPa) ≥490 Alongamento (%) ≥16 Carga de ruptura (KN/M) ≥100 Massa teórica (KG/M) 1,58

Especificação de resistência Φ18 Resistência ao escoamento (MPa) ≥335 Resistência à tração (MPa) ≥490 Alongamento (%) ≥16 Carga de ruptura (KN/M) ≥126 Massa teórica (KG/M) 2,00

Especificação de resistência Φ20 Resistência ao escoamento (MPa) ≥335 Resistência à tração (MPa) ≥490 Alongamento (%) ≥16 Carga de ruptura (KN/M) ≥156 Massa teórica (KG/M) 2,47

Especificação de resistência Φ22 Resistência ao escoamento (MPa) ≥335 Resistência à tração (MPa) ≥490 Alongamento (%) ≥16 Carga de ruptura (KN/M) ≥189 Massa teórica (KG/M) 2,98

Condições aplicáveis ​​ao parafuso de ancoragem

1. Determine a posição do furo de ancoragem de acordo com os requisitos do projeto e faça furos com uma furadeira, furadeira de ancoragem ou furadeira elétrica a carvão. A profundidade deve ser 80-100 mm menor que o comprimento da âncora.

2. Use um tubo de ar comprimido para alcançar a parte inferior do olho e use ar comprimido para soprar o pó de rocha no buraco.

3. O diâmetro da perfuração deve ser 6-12 mm maior que o diâmetro da âncora.

4. Use a haste da âncora para colocar o rolo de medicamento no fundo, inicie o dispositivo de agitação para agitar e controle rigorosamente o tempo de agitação de acordo com os requisitos do fixador da âncora de resina.

5. Após atingir o tempo de cura, coloque a bandeja e aperte a porca.
