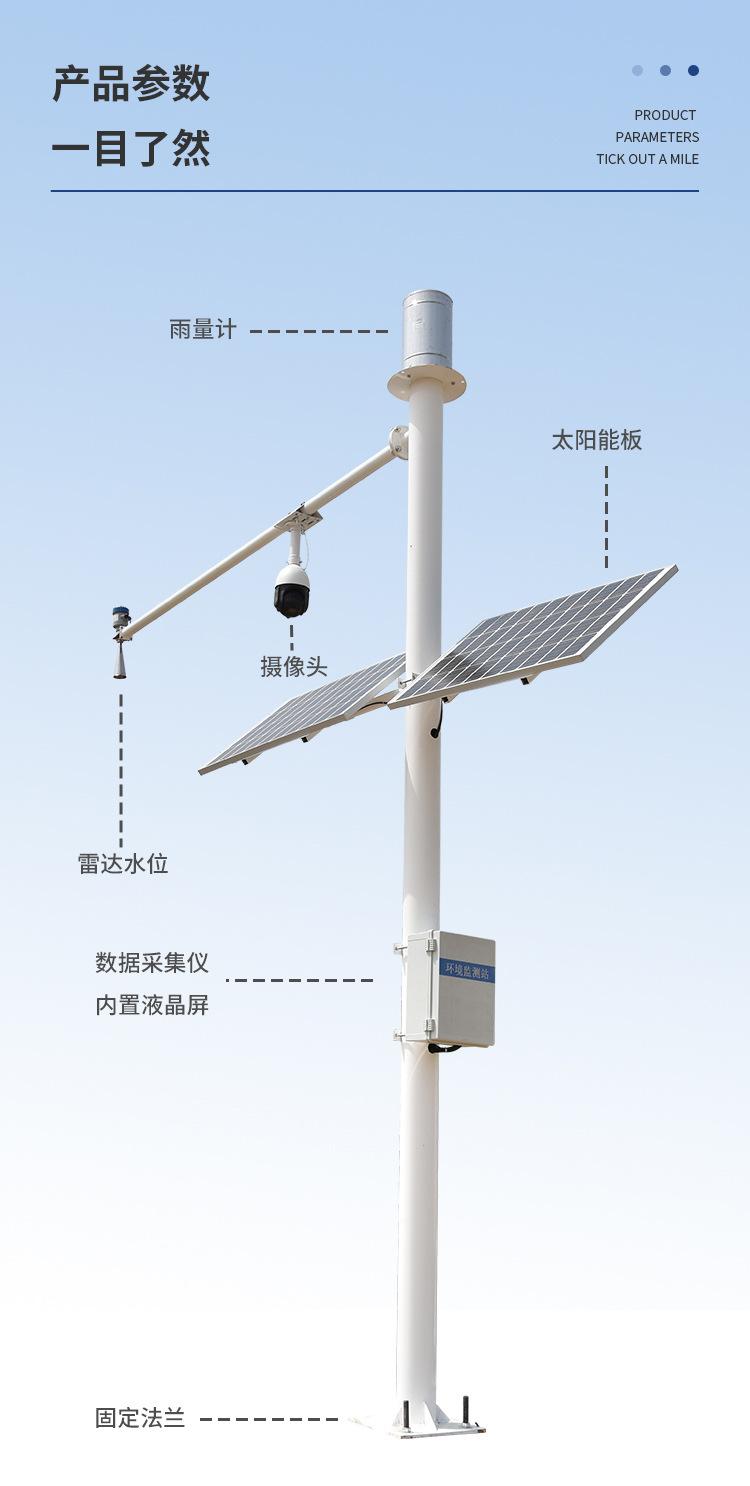

Estação de Monitoramento do Nível de Água da Chuva Reservatório Controle de Inundações Sistema Automático de Alerta Antecipado de Água e Chuva Instrumento de Monitoramento de Precipitação do Nível da Água do Rio



1. Visão geral do produto

O BK-SW4 é um sistema de monitoramento de vazão totalmente automático baseado em tecnologia de micro-ondas, que pode medir simultaneamente o nível da água, velocidade, vazão e precipitação no canal. Ele usa tecnologia avançada de radar planar de banda K para medir a velocidade e o nível de água do corpo de água sem contato e calcula e gera o fluxo transversal em tempo real e o fluxo cumulativo de acordo com o algoritmo de software integrado ; pode ser usado para medição de vazão sem contato em rios, canais de irrigação, redes de drenagem subterrâneas, prevenção de enchentes e alerta precoce, etc.; o produto possui características de baixo consumo de energia, tamanho pequeno, alta confiabilidade e fácil manutenção; o processo de medição não é afetado por fatores como temperatura, sedimentos, poluentes fluviais e objetos flutuantes na superfície da água.

2. Campos de aplicação

1. Medição da velocidade do fluxo, nível da água, fluxo e precipitação em rios, lagos, marés, comportas de reservatórios, redes de tubulações de águas subterrâneas, canais de irrigação, etc.

2. Operações auxiliares de tratamento de água, como abastecimento urbano de água e monitoramento de esgoto, etc.

3. Cálculo de vazão, monitoramento de vazão de entrada e saída, etc.

3. Recursos do produto

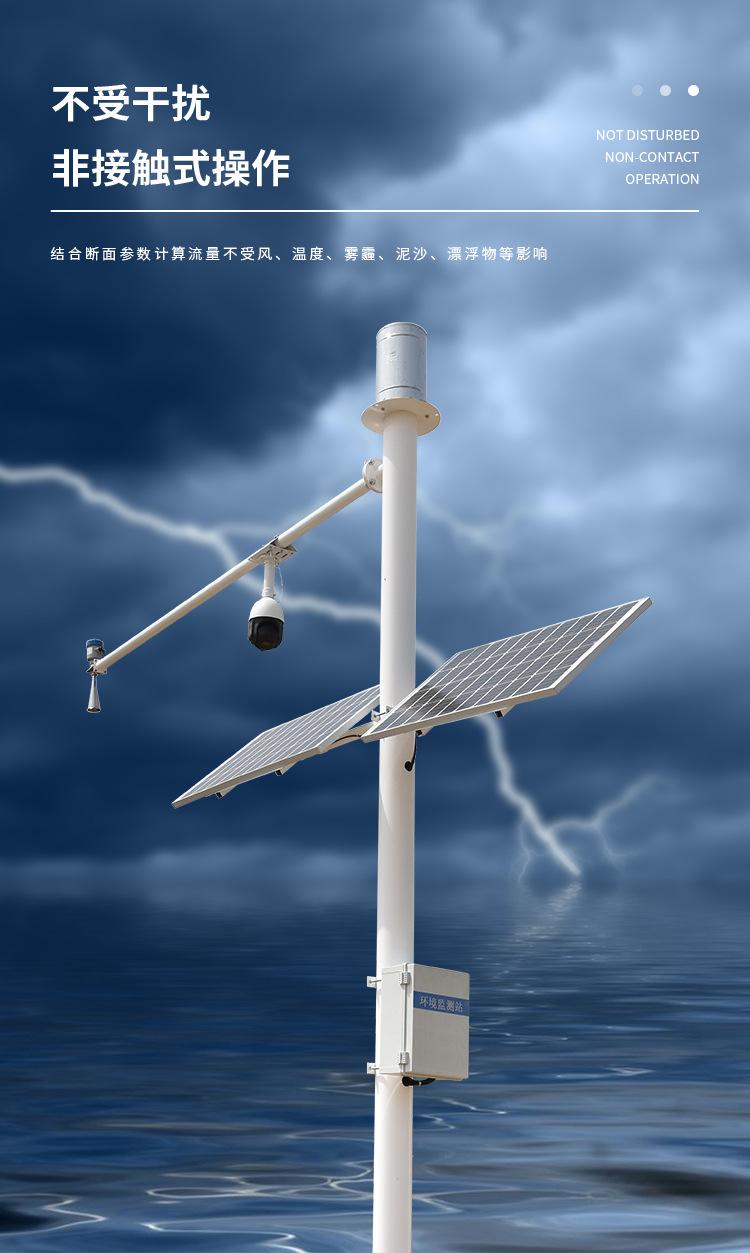

(1) Medição sem contato, combinando parâmetros transversais para calcular o fluxo, não afetado pelo vento, temperatura, neblina, lodo, objetos flutuantes, etc.

(2) É adequado para uma variedade de condições de medição, não é afetado por corrosão ou espuma e pode gerar dados de medição de vazão, nível de água e vazão.

(3) A velocidade do fluxo e o nível da água são medidos usando uma antena de radar planar com função de medição de ângulo integrada. O equipamento é pequeno e fácil de instalar.

(4) Um software de configuração conveniente pode ser usado para configurar facilmente os parâmetros de acordo com as necessidades reais para se adaptar às diferentes condições de uso.

(5) Não é afetado por mudanças no vapor de água, temperatura e pressão na atmosfera

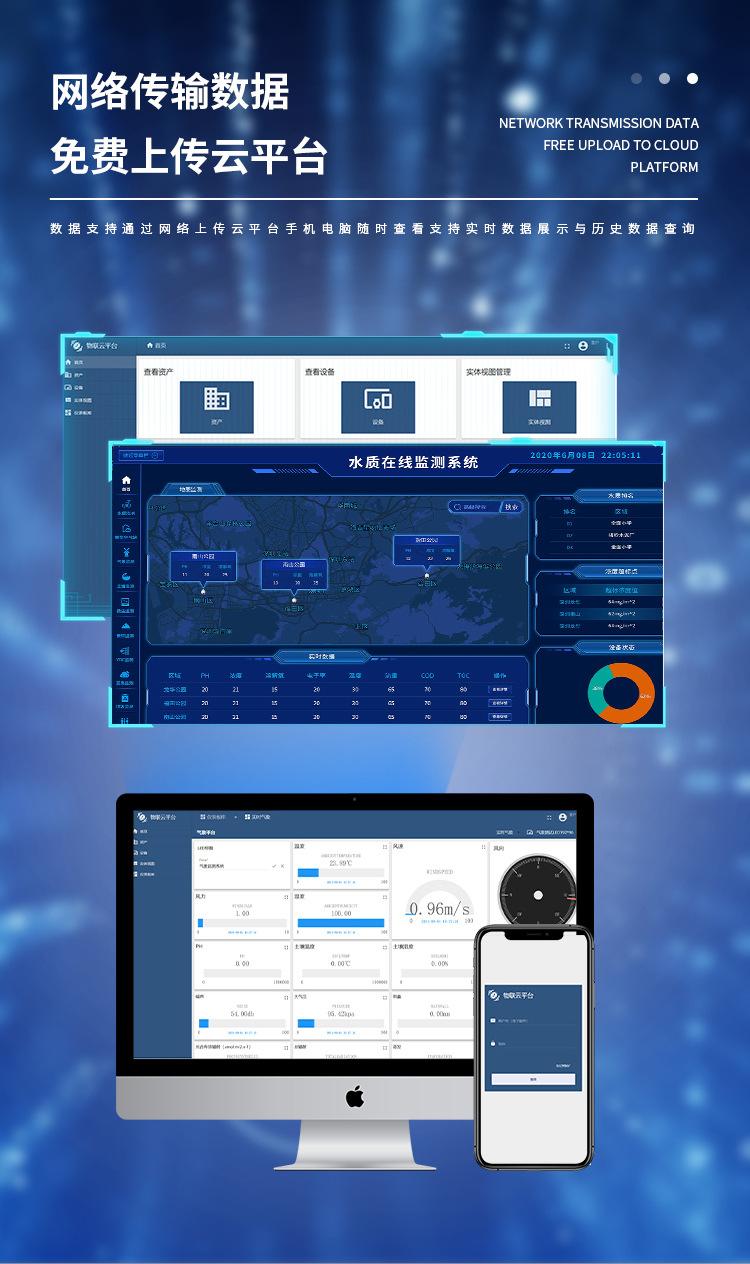

4. Recursos da plataforma de monitoramento

1. Pode armazenar e consultar dados históricos; pode salvar dados históricos por mais de 5 anos.

2. O ciclo de coleta de dados pode ser definido por você mesmo, coletando dados uma vez a cada minuto ou uma vez a cada 10 minutos, conforme necessário

3. Os resultados da consulta podem ser convertidos (tabela, gráfico, gráfico de barras);

4. Possui também funções de importação e exportação de dados (Excel);

5. Ele pode exibir dados de registro de nível de água multiponto ao mesmo tempo e pode transmitir dados sem fio em todo o país

V. Indicadores resumidos

Corrente de alimentação: 100mA (funcionando), <1mA (dormindo);

Tensão de trabalho: fonte de alimentação de 12V

Temperatura operacional: -35℃~60℃;

Temperatura de armazenamento: -40℃~60℃;

Nível de proteção de campo: IP68

Saída de sinal: protocolo RS485/MODBUS;

6. Parâmetros técnicos:

Medição da vazão

Faixa de medição de velocidade: 0,15 ~ 21 m/s;

Precisão de medição de velocidade: 8,8 mm/s;

Resolução: ±1mm/s;

Identificação de direção: Upstream

Tempo de medição contínua: 2~240s

Intervalo de amostragem: 0s ~ 5h

Frequência operacional: 24,15 GHz

Distância até a superfície da água: 0,3~35m

Medição do nível de água

Alcance: 30m;

Precisão de medição: ±1-2mm;

Material da antena: chifre de aço inoxidável 316L/vibrador de PTFE;

Estrutura da antena: oscilador de cone pontiagudo;

Faixa de frequência: 26 GHz;

Repetibilidade: ± 2mm

Precisão: <0,1%

Faixa de frequência: 26 GHz

Monitoramento de chuva

Faixa de medição: Intensidade de chuva 0~4mm/min

Precisão de medição: ± 0,2 mm

Resolução: 0,2 mm

Diâmetro de recepção de água da chuva: φ200mm

Modo de fonte de alimentação: fonte de alimentação combinada de painel solar + bateria

Energia solar: 10W / 30W (opcional)

Parâmetros da bateria: DC3.7V 10Ah

Altura do suporte: 2,3 metros

Ambiente de trabalho: -20℃~80℃(sem congelamento)
