Fabricante de ventilador local de fluxo axial, ventilador de nove dias, YBT, ventilador local de fluxo axial à prova de explosão para minas

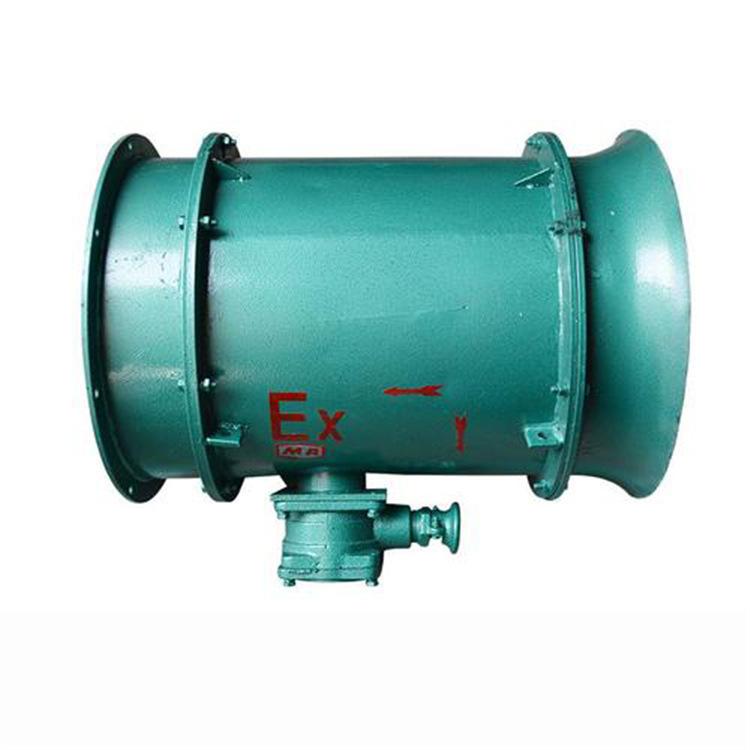

Os ventiladores locais de fluxo axial à prova de explosão das séries YBT e YBT-X para mineração são usados ​​principalmente para ventilação local do tipo pressão em minas de carvão com riscos explosivos de gás ou pó de carvão. O produto também é adequado para minas de metal, minas químicas, túneis e outras fábricas e minas que utilizam ventiladores. A temperatura do meio de transporte não excede 40°C, a temperatura não é superior a 95±3% (25°C) e não é corrosiva.

■ Estrutura e características

1.A estrutura desta série de ventiladores é do tipo fluxo axial à prova de explosão para mineração: o ventilador consiste em sete partes: coletor, impulsor, motor, caixa de junção à prova de explosão, corpo, saída de ar, silenciador (YBT-X), etc. O corpo e as partes estruturais são soldadas com chapas de aço; o motor e o impulsor estão conectados diretamente e a transmissão é confiável; toda a máquina tem uma estrutura simples e compacta, é durável, segura de usar e fácil de manter.

2.O motor é um motor assíncrono trifásico bipolar à prova de explosão da série YB para uso em mineração, com tensão de 380/660V. A base e o corpo do motor são soldados e o motor é resfriado diretamente pelo fluxo de ar fornecido pelo impulsor.

3.A caixa de junção do motor é colocada fora do corpo da máquina para facilitar a fiação. Existem seis terminais de fiação e um terminal de aterramento na caixa de junção. Os usuários podem escolher o método de fiação de acordo com os requisitos de tensão da fonte de alimentação. Quando a tensão da fonte de alimentação é 380V, o método de conexão △ é adotado, e quando a tensão da fonte de alimentação é 660V, o método de conexão Y é adotado. Os motores dos ventiladores são todos conectados em △ quando saem da fábrica.

4.Os parafusos de aterramento são soldados no flange do corpo do ventilador para uso direto no local.

5.Existem pequenos furos distribuídos uniformemente no flange do silenciador para conectar o bocal redutor ou conectar diretamente o duto de ar de borracha. Quando o bico redutor é usado para conectar o ventilador e o duto de ar de borracha, o tipo de bico redutor pode ser do tipo convergente ou difusor.

Especificações e parâmetros de desempenho
