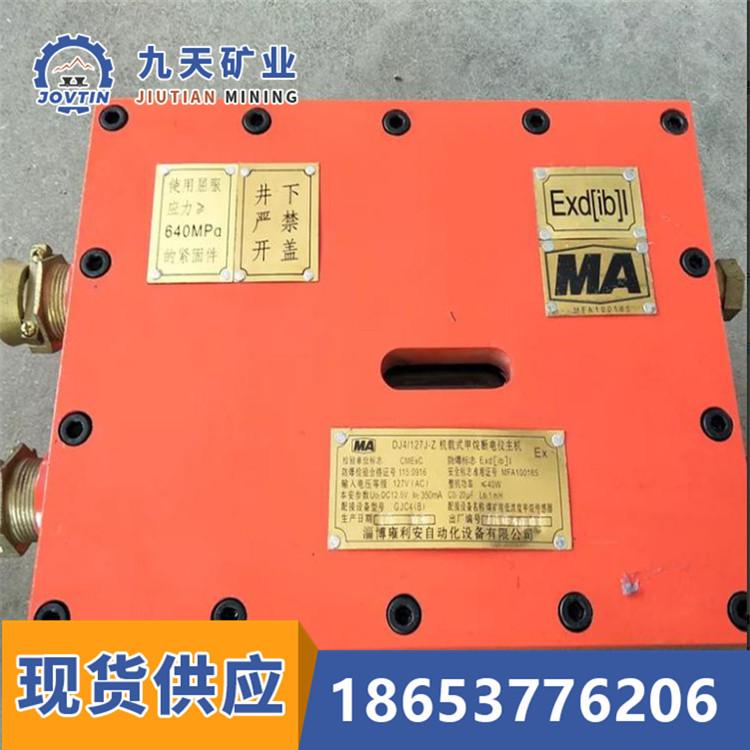

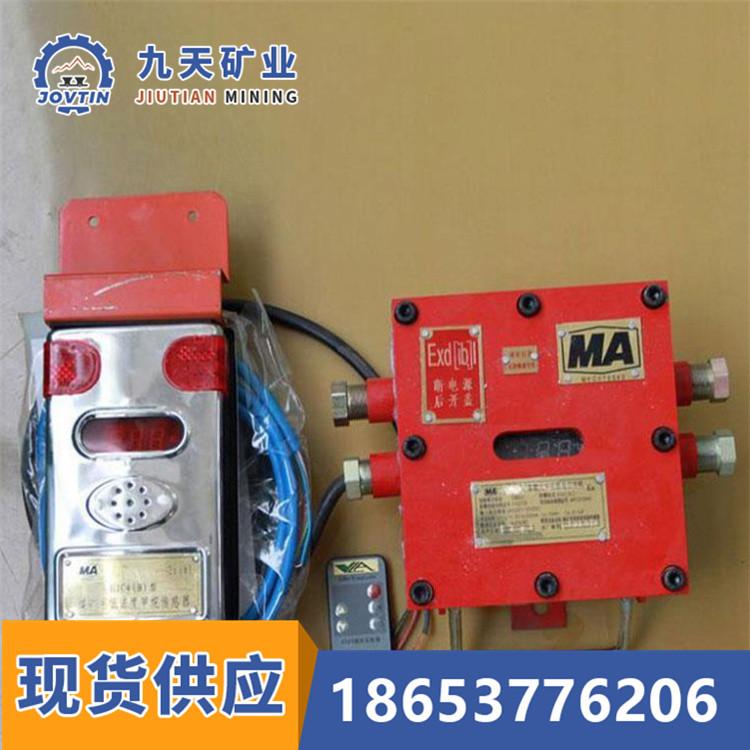

Disjuntor de energia a gás de nove dias funcionando estável DJC4/220 veículo de mina disjuntor de metano

Instrumento de queda de energia a gás

O instrumento de desligamento de metano montado em veículo de mineração DJC4/220 é adequado para locais com risco de explosão de gás e pó de carvão em minas de carvão. É instalado principalmente em locomotivas a bateria. Possui sensor de metano integrado e função de detecção de monóxido de carbono. Ele pode monitorar contínua e automaticamente as concentrações de gás e monóxido de carbono no local da locomotiva elétrica. Possui alarme sonoro e luminoso, saída de desligamento e funções de travamento automático.

2. Condições ambientais adaptáveis

a) Temperatura ambiente: 0°C~40°C;

b) Umidade: ≤95%;

c) Pressão atmosférica: 80kPa~116kPa;

d) Locais sem vibração e impacto;

e) Nas minas de carvão onde exista uma mistura explosiva de metano mas nenhum gás que possa danificar o isolamento ou gases corrosivos;

f) Velocidade do vento: ≤10m/s.

3. Principais indicadores técnicos

3.1 Tipo à prova de explosão

Tipo intrinsecamente seguro para mineração, marca à prova de explosão é“Exmb[ib]IMb”。

3.2 Fonte de alimentação em funcionamento

a) Tensão nominal de trabalho: DC30V, faixa de flutuação permitida DC (18~75)V;

b) Corrente máxima de operação: ≤150mA.

3.3. Saída de sinal de desligamento:

a) Forma de contato de saída do relé: um conjunto de contatos normalmente abertos (normalmente fechados);

b) Capacidade de contato de desligamento de saída: 30VDC/10A, 250VAC/10A (carga resistiva);

c) Características da carga: resistiva, resistência de contato ≤ 0,1Ω.

3.4 Alcance

a) Metano: (0-4)%

b) Monóxido de carbono: (0~500)×10-6

Observação:10-6 indica a razão de concentração de volume em partes por milhão. 3.5 Resolução da tela

O instrumento de desligamento expressa o valor de medição da concentração de gás em concentração de volume e adota display digital. Dentro da faixa de medição, a resolução do metano é0,01%, a resolução do monóxido de carbono é 1×10-6.

3.6 Estabilidade do valor de exibição

Dentro da faixa de medição, quando a concentração de metano permanece constante, a alteração no valor exibido do medidor de falha de energia não deve exceder0,04%; quando a concentração de monóxido de carbono permanece constante, a alteração no valor exibido do medidor de desligamento não deve exceder 4×10-6.

3.7 Influência da velocidade do vento

Instrumento de desligamentoSob a condição de velocidade do vento de 10m/s, o desvio do valor de indicação de metano não excede ±0,1%, e o desvio do valor de indicação de monóxido de carbono não excede ±2×10-6.

3.8 Erro básico

O erro básico do instrumento de desligamento está em conformidade com a tabela1.

superfície1 Erro básico do medidor de falha de energia

3.9 Tempo de Resposta

Tempo de resposta do detector de falha de energia≤35s。

3.10 Função de alarme sonoro e luminoso

a) Alarme de metano: O instrumento de desligamento pode definir o ponto de alarme dentro da faixa de (0,5~2,5)% (a configuração de fábrica é 1,0%). A diferença entre o valor de exibição do alarme e o valor definido não é superior a ±0,05% CH4. Quando ocorre um alarme, a luz vermelha do alarme pisca e o alto-falante emite um som de "Alarme de metano, preste atenção!"

b) Alarme de monóxido de carbono: A cortadora de disco pode definir o ponto de alarme arbitrariamente dentro da faixa de medição de (18~500)×10-6 (a configuração de fábrica é 18×10-6). A diferença entre o valor de exibição do alarme e o valor definido é ≤±2×10-6CO. Quando ocorre um alarme, a luz vermelha do alarme pisca e o alto-falante emite um som de "Alarme de monóxido de carbono, preste atenção!"

c) A intensidade do nível sonoro do alarme é ≥85dB (A) a uma distância de 1m do sinal sonoro; o sinal luminoso é claramente visível a uma distância de 20 m em um ambiente escuro.

3.11 Função mudo do controle remoto

Quando ocorrer um alarme, pressione o controle remotoPressione as teclas "" e "", o som do alarme desaparece, mas a luz do alarme ainda pisca. Pressione as teclas "" e "" novamente para restaurar o som do alarme.

3.12 Função de bloqueio

O dispositivo de desligamento deve poder ser bloqueado nas seguintes situações:

a) Quando a concentração de metano durante o movimento do instrumento de desligamento atinge o ponto de desligamento predefinido, o instrumento de desligamento pode definir o ponto de desligamento dentro da faixa de (0,5 ~ 2,5)% (a configuração de fábrica é 1,5%);

b) Quando o detector de falha de energia perde energia;

c) Quando a energia é cortada dentro de 1 minuto após o fornecimento de energia.

Quando bloqueado, o indicador vermelho de desligamento apaga, o relé não funciona, o contato normalmente aberto é desconectado e o contato normalmente fechado é fechado. Quando a concentração de metano atinge o ponto de desligamento predefinido, a luz vermelha do alarme pisca e o alto-falante emite umA voz de “Alarme de metano, preste atenção!”

3.13 Função de desbloqueio automático

O dispositivo de desligamento deve ser capaz de desbloquear automaticamente nas seguintes situações:

a) Quando a concentração de metano medida cai para o ponto de desbloqueio predefinido;

b) Quando a falha for eliminada e a operação for restaurada e estável;

c) Quando a energia é fornecida por 1 minuto e o sistema está funcionando de forma estável.

Após o desbloqueio automático, a luz indicadora vermelha de desligamento acende, o relé funciona, o contato normalmente aberto fecha e o contato normalmente fechado abre. Quando a concentração de metano cai abaixo do ponto de desligamento predefinido, o alarme sonoro e luminoso para automaticamente.

3.14 Função de desbloqueio manual

Quando a energia é enviadaDurante a operação estável após 1 minuto, quando a concentração de metano atinge o ponto de desligamento predefinido, ocorre o bloqueio de desligamento (dentro de 1 minuto da fonte de alimentação e quando a concentração de metano não atingiu o ponto de desligamento, pressionar o botão de desbloqueio é inválido). Pressione o botão de desbloqueio, a luz indicadora vermelha de desligamento acende, a luz indicadora verde de desbloqueio acende, o relé funciona e o desbloqueio é alcançado. (Após o desbloqueio manual, se a concentração de metano ainda estiver acima do ponto de desbloqueio predefinido, o alarme sonoro e luminoso ainda existe. Se a concentração de metano cair abaixo do ponto de desbloqueio predefinido, o desbloqueio manual é cancelado e o alarme sonoro e luminoso desaparece.) Pressione o botão de desbloqueio novamente, a luz indicadora vermelha de desligamento apaga, a luz indicadora verde de desbloqueio apaga, o relé é reiniciado e o desbloqueio é cancelado. (Para evitar operação incorreta, uma caixa de botão é instalada no botão de desbloqueio e o desbloqueio só pode ser feito abrindo a caixa de botão.)

4 Principais características estruturais e princípios de funcionamento

4.1 Dimensões e peso

a) Dimensões totais (conforme mostrado na Figura 1, comprimento × largura × altura): 340 mm × 207 mm × 118 mm;

b)Peso: Aproximadamente 2,5kg.

4.2 Princípio de Funcionamento

O medidor de falha de energia consiste em um circuito de fonte de alimentação, uma cabeça sensora de metano, uma cabeça sensora de monóxido de carbono, um circuito de detecção e processamento de sinal, uma cabeça receptora infravermelha, um microcomputador de chip único, um circuito de exibição, um circuito de alarme sonoro e visual , uma saída de falha de energia, etc. O medidor de falha de energia também tem a função de ajuste remoto infravermelho e compensa a influência da temperatura para garantir a precisão da medição sob diferentes condições ambientais. O princípio de funcionamento é mostrado na figura2.
