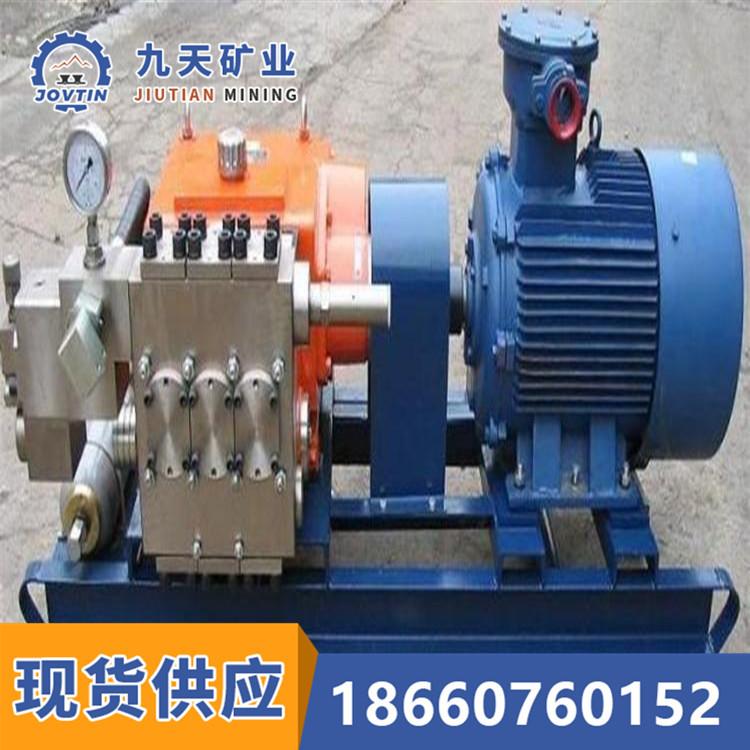

BPW800/31.5Bomba de pulverización para minería

Shandong Jiutian Mining Equipment Co., Ltd. se complace en atenderle. Para más información, comuníquese con el gerente Chen al 18660760152.

I. Descripción general
1.1 Principales usos y ámbito de aplicación
La bomba de pulverización minera BPW 800/31.5 se utiliza principalmente para la supresión de polvo por pulverización de máquinas mineras de carbón. Es el componente principal del sistema secundario de supresión de polvo por presión negativa de la máquina minera de carbón y de la estación de bombeo de pulverización. También es un equipo ideal para implementar la inyección de agua a alta presión y la prevención de polvo en capas de carbón. La bomba de pulverización minera BPW800/31.5 puede utilizarse ampliamente en lugares donde se requieren fuentes de agua a alta presión.
1.2 Características del producto
La bomba de pulverización minera BPZW 800/31.5 tiene las siguientes características:
① La válvula de succión y descarga en el extremo hidráulico del cuerpo de la bomba está hecha de acero inoxidable de alto rendimiento, y el resorte de la válvula está hecho de alambre de acero inoxidable importado, que tiene tanto buena resistencia como excelente resistencia a la corrosión, cumpliendo con los requisitos de varias fuentes de agua en las minas de carbón;
② Diseño modular, estructura simple y fácil mantenimiento;
③ El extremo hidráulico de la bomba está diseñado con una válvula de seguridad y una válvula de alivio de carga de valor fijo, que tiene funciones de protección de seguridad duales y es segura y confiable de usar.
1.3 Entorno de uso
Este producto es adecuado para varios tipos de frentes de trabajo de minería en minas de carbón.
2. Características estructurales y principios de funcionamiento
La bomba de pulverización para minería BPW 800/31.5 consta de una sección de potencia, una sección hidráulica, una válvula de seguridad y una válvula de descarga de valor establecido. El cuerpo de la bomba de la sección de potencia está hecho de hierro fundido de alta resistencia, que tiene las características de alta resistencia y buen rendimiento de absorción de vibraciones. El grupo de válvulas de succión y descarga y el émbolo de la sección hidráulica están hechos de acero inoxidable, que tiene una excelente resistencia a la corrosión en su conjunto. La válvula de seguridad puede garantizar que la bomba funcione bajo la presión establecida, y la válvula de descarga de valor establecido garantiza que la bomba funcione bajo la presión nominal nominal.
La bomba de pulverización para minería BPW 800/31.5 es una bomba de émbolo recíproco horizontal de tres pistones, accionada por un cigüeñal de tres manivelas después de un motor trifásico de CA horizontal a prueba de explosiones y un engranaje cónico cilíndrico. Cuando el cigüeñal de tres manivelas impulsa el pistón para realizar un movimiento de retorno a través de la corredera, el volumen de la cavidad del cilindro de trabajo del extremo hidráulico aumenta gradualmente, la presión disminuye gradualmente y se forma un vacío parcial. En este momento, la válvula de descarga está en estado cerrado; bajo la acción de la diferencia de presión, la válvula de succión de agua se abre y el agua entra en el cilindro de trabajo; cuando el pistón continúa moviéndose hacia la posición límite de retorno, el proceso de succión de agua finaliza y el cilindro de trabajo absorbe más agua. Cuando el pistón realiza un proceso de avance, el volumen en el cilindro de trabajo disminuye gradualmente, el agua es exprimida, la presión aumenta, la válvula de succión de agua se cierra, la válvula de descarga se abre y el agua se descarga desde la tubería de descarga; cuando el pistón alcanza la posición límite de avance, el volumen de la cámara de trabajo es pequeño y el proceso de descarga se completa. Con el movimiento recíproco continuo del pistón, los procesos de succión y descarga de agua de la bomba se alternan continuamente y se suministra agua a alta presión de forma continua.
Se coloca una marca de inspección de aceite en la parte impulsora del extremo de potencia del cuerpo de la bomba, y se instala un filtro de aire en la placa de cubierta del extremo de potencia para lubricar y equilibrar la presión de aire en la cavidad del extremo de potencia. El extremo de potencia se lubrica por salpicadura.
El extremo hidráulico se compone principalmente de cuerpo de válvula, grupo de válvula de succión, grupo de válvula de descarga, etc.
La válvula de seguridad adopta una estructura accionada por resorte. Su presión de descarga es ajustable. Cuando falla y la presión de salida de la bomba supera el valor establecido, la válvula de descarga con valor establecido libera la presión para garantizar que la bomba funcione por debajo de la presión nominal de trabajo, evitando así que el motor se queme y provoque accidentes.

3. Características técnicas
Presión máxima de salida: 31.5 Mpa
Caudal de salida nominal: 800 L/min
Modelo de motor: YBK2-225M-4,
Tipo a prueba de explosiones: tipo a prueba de explosiones para minería, marca a prueba de explosiones: EXdI

Presión de trabajo: 25 MPa

Diámetro del émbolo: 60 mm

Carrera del émbolo 72 mm

Tiempos de reciprocación: 551 veces/min

Potencia del motor 145kw

Precisión de filtración: 473μm
