1. Visão geral da máquina-ferramenta:
CA61(2)50Esta série de tornos horizontais comuns é adequada para tornear superfícies cilíndricas internas e externas, superfícies cônicas e outras superfícies rotativas, tornear várias roscas métricas, imperiais, modulares e de passo diametral, e pode realizar perfuração e desenho de ranhuras de óleo. Eles são tornos horizontais altamente versáteis e amplamente utilizados no processamento em lote de várias peças de eixos e discos.
A base desta série de tornos é mais larga que a dos tornos comuns, e a largura do trilho-guia400mmPossui alta rigidez e a superfície do trilho-guia é temperada em média frequência, o que é durável e resistente ao desgaste.
A máquina-ferramenta é fácil de operar e a corrediça está equipada com um mecanismo de movimento rápido. Adota uma única alça para operação intuitiva e fácil de usar.
A rigidez estrutural e a rigidez de transmissão da máquina-ferramenta são superiores às dos tornos gerais, com alta utilização de energia e são adequadas para cortes fortes.
Antes de sair da fábrica, a máquina-ferramenta é inspecionada estritamente de acordo com os procedimentos de inspeção e submetida a fortes testes de corte para garantir que a máquina-ferramenta tenha boa estabilidade de precisão e confiabilidade de processamento.

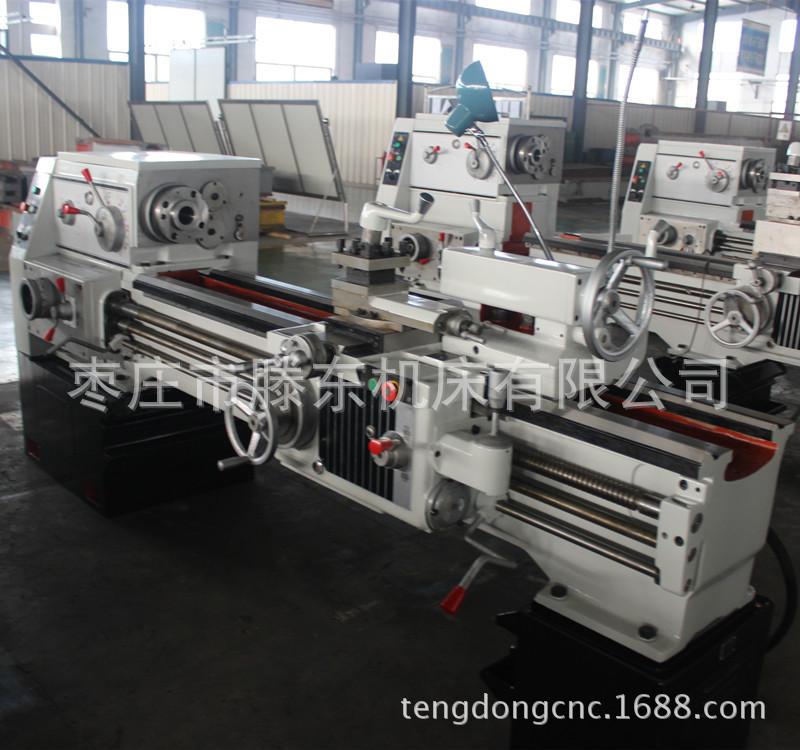

2. Aparência do produto
3. Vantagens das máquinas-ferramentas
1.Cabeçote e base da máquina-ferramenta.contraponto.As superfícies articuladas, como a placa de suporte, são raspadas manualmente e toda a máquina é rigorosamente testada para garantir efetivamente a precisão e estabilidade da máquina-ferramenta.
2.A máquina-ferramenta é feita de ferro fundido de alta resistência, com cobre e cromo adicionados como materiais especiais. A largura da grade da cama é 400milímetros, a profundidade de têmpera das grades da cama chega a 4milímetros, melhorando efetivamente a resistência ao desgaste e a estabilidade da máquina-ferramenta.
3.A lubrificação da caixa do cabeçote da máquina-ferramenta adota bomba cicloidal para lubrificação forçada circulante. Visando o clima quente do sul, garante as características de limpeza e dissipação de calor da caixa do cabeçote e prolonga efetivamente a vida útil dos rolamentos e engrenagens.
4.O fuso da máquina-ferramenta adota o rolamento Wafangdian e o furo passante do fuso é φ52milímetrosAs engrenagens da máquina-ferramenta são retificadas com precisão, o que melhora efetivamente a dureza da engrenagem e reduz o ruído da máquina-ferramenta.
5.A máquina-ferramenta adota parafuso de avanço de marca nacional e a porca é feita de liga de bronze de alta qualidade para garantir resistência ao desgaste e retenção de precisão.
6.A máquina-ferramenta adota um porta-ferramentas de alta resistência de quatro estações com um tamanho de cabo de ferramenta de 25x25mm.
4. Principais parâmetros técnicos
modeloModelo Parâmetros técnicosEspecificações | CA6150
| |
Diâmetro máximo da peça na baseMax.Swing sobre a cama | 500mm | |
Diâmetro máximo da peça no porta-ferramentaMax.Swing sobre o carro | 300 mm | |
Diâmetro máximo da peça para ranhura de selaMax.Swing na lacuna | 720 mm - | |
Comprimento efetivo da ranhura da selaComprimento efetivo do intervalo | 210 mm - | |
Comprimento máximo da peçaComprimento máximo da cama | 750mm/1000mm/1500mm/2000mm/2200mm/3000mm/4000mm | |
largura da camaLargura da cama | 400mm | |
Limpeza da barra da facaSeção da ferramenta de torneamento | 25×25mm | |
Fuso Fuso | Faixa de velocidade do fusoVelocidades do fuso | 10-1400rpm/16-1400rpm(24 etapas) |
Furo interno do fusoFuro através do fuso | 52mm | |
Conicidade do furo do fusoConicidade do fuso | MohsNO.6(MT6)(φ90 1:20) [φ113 1:20] | |
Alimentar Alimentar | Quantidade de raçãoNúmero de feeds | 64tipo(tipos)(para cada) |
Thread métricoGama de threads métricos (tipos) | (1-192mm)44tipo(44 tipos） | |
Fio imperialGama de roscas em polegadas (tipos) | (2-24tpi)21tipo(21 tipos） | |
Thread do móduloGama de threads de módulo (tipos) | 0,25-48(Módulo39tipo)(Módulo 39 tipos） | |
Rosca de passo de diâmetroGama de threads de passo (tipos) | 1-96DP(37tipo)(37 tipos） | |
contraponto Taisstock | Curso máximo do fuso do contrapontoCurso máximo do fuso de estoque | 150mm |
Diâmetro do fuso do cabeçote móvelDiâmetro do fuso do cabeçote traseiro | 75 mm | |
Conicidade do furo do eixo do cabeçote móvelConicidade do furo central do eixo do cabeçote móvel | MohsNO.5(MT5) | |
Motor principalMotor principal | 7,5 kW (10 HP) | |
tamanho do pacote Dimensões da embalagem (L*W*H) | Dimensões totais para 750 mm | 2550*1140*1750 |
Dimensões totais para 1000 mm | 2700*1140*1750 | |
Dimensões totais para 1500 mm | 3200*1140*1750 | |
Dimensões totais para 2.000 mm | 3700*1140*1750 | |
Dimensões totais para 2200 mm | 4030*1140*1750 | |
Dimensões totais para 3000 mm | 4850*1140*1750 | |
Dimensões totais para 4000 mm | 5800*1140*1750 | |
peso Peso (kg) | Comprimento | peso brutopeso líquido GW NO |
Peso para 7500mm | 2170 2060 | |
Peso para 1000mm | 2260 2140 | |
Peso para 1500mm | 2420 2290 | |
Peso para 2.000 mm | 2790 2640 | |
Peso para 2200mm | 2940 2790 | |
Peso para 3000mm | 3450 3300 | |
Peso para 4000mm | 3750 3600 | |

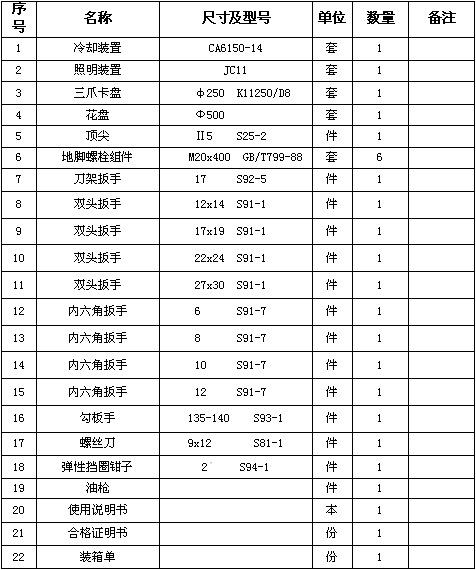

5. Lista de acessórios e ferramentas
6. As máquinas-ferramentas referem-se às normas nacionais:
JB/T2322.2-2006《Requisitos técnicos do torno horizontal》
GB/T4020-1997《Inspeção de precisão do torno horizontal》
