Válvula solenoide de ação direta 2 posições 2 vias série QX22 Válvula solenoide de ação direta 2 posições 3 vias série QX23 Válvula solenoide de ação direta 2 posições 3 vias série QXV23 para vácuo
Descrição do produto:
A série de válvulas solenoides de ação direta com corpo de latão é adequada para gases e líquidos neutros, como ar comprimido, gás natural, água, óleo hidráulico, vapor e vácuo de processo.
A estrutura do produto tem as seguintes características: forma de ação direta e estrutura compacta.

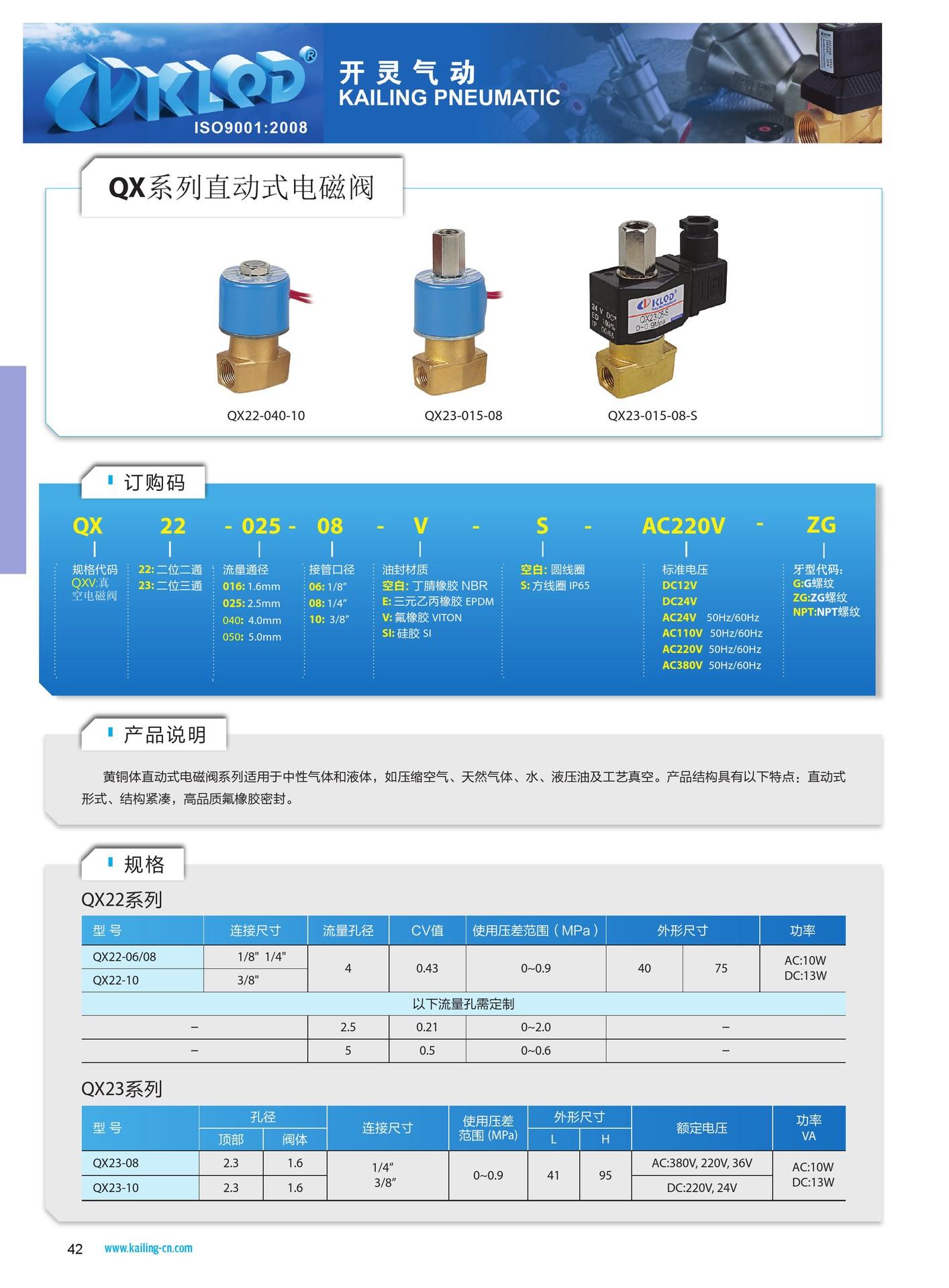

Codigi ordenado:
|
Modelo Comum QX Aspirador QXV |
22 |
08 |
S |
E |
AC220V |
|
|
|
|
|
|
|
|
Código de especificação |
22: Duas posições, duas vias 23: Três vias duas posições |
Calibre de aquisição 06:1/8＂ 08:1/4＂ 10:3/8＂ |
Em branco: Tipo de Chumbo de Bobina Redonda S: Caixa de junção IP65 com bobina quadrada SW: Bobina quadrada tipo pino IP65 |
Material de vedação de óleo: Em branco: Borracha nitrílica NBR E: EPDM V: Fluoroborracha VITON S: Silicone SI |
Tensão Padrão: DC12V CC24V CA24V AC110V 50Hz/60Hz AC220V 50Hz/60Hz AC380V 50Hz/60Hz |
Especificação
Válvula solenoide de ação direta de duas posições e duas vias série QX22
|
modelo |
Abertura de fluxo |
Valor CV |
Tamanho da conexão |
Pressão de trabalho (Mpa) |
Dimensões totais (mm) |
Potência da bobina |
||
|
longo |
Largura |
alto |
||||||
|
QX22-08 |
2.4 |
0,21 |
ZG1/4＂ |
0~2.0 |
40 |
30 |
75 |
10W |
|
4,0 |
0,43 |
0~0.9 |
||||||
|
QX22-10 |
5,0 |
0,5 |
ZG3/8＂ |
0~0,6 |
||||

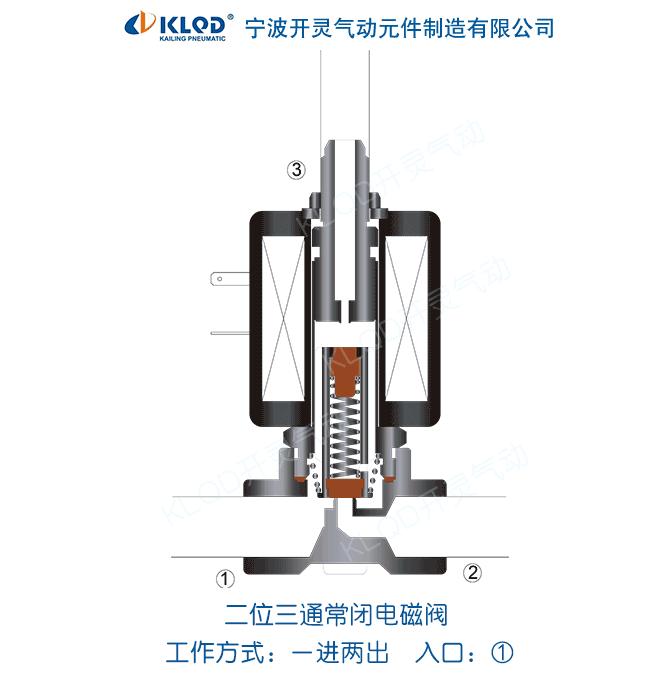

Válvula solenoide de ação direta de duas posições e três vias série QX23/QXV
|
modelo |
Abertura de fluxo (mm) |
Tamanho da conexão |
Pressão de trabalho (Mpa) |
Dimensões |
Potência da bobina |
|||
|
principal |
corpo da válvula |
longo |
Largura |
alto |
||||
|
QX23-08 |
2 |
1.6 |
ZG1/4＂ |
0~0.9 |
40 |
30 |
95 |
10W |
|
QX23-10 |
2 |
1.6 |
ZG3/8＂ |
|||||
1.Atenção especial: Antes da instalação, a tubulação deve ser limpa e purgada para evitar que impurezas obstruam a porta da válvula e danifiquem a superfície de vedação. Se houver pequenas impurezas e poeira, um filtro deve ser instalado na frente da válvula (tela de filtro ≥80olhocm2）。
2.Durante a instalação, observe que a seta no corpo da válvula deve ser consistente com a direção do fluxo do fluido da tubulação e a bobina deve ser instalada verticalmente ou horizontalmente.
3.Antes da instalação, verifique se a pressão, temperatura e tensão são consistentes com os parâmetros reais na placa de identificação da válvula solenóide.
4.Preste atenção à limpeza do meio. Limpe as peças dentro do corpo da válvula regularmente durante o uso. Verifique a junta de vedação após a desmontagem e substitua-a a tempo se estiver danificada.
5.Ao instalar, prenda o corpo da válvula com uma chave inglesa e aparafuse o tubo. Nunca aplique força na bobina para evitar dobrar e deformar o interior da válvula solenóide e afrouxar a conexão, causando vazamento.
6.Depois que a válvula solenóide for instalada, o fluido deve passar através dela para fazê-la funcionar várias vezes para garantir que funcione normalmente antes de poder ser colocada em uso normal.
7.Conecte a válvula solenóide conforme mostrado na Figura 3.
8.Um manômetro precisa ser instalado nos tubos antes e depois da válvula solenóide para observar a pressão do tubo.
9.Quando a válvula solenóide falha, para isolá-la a tempo e garantir o funcionamento normal do sistema, é melhor instalar um dispositivo de bypass, conforme mostrado na Figura (I);Quando a válvula solenóide é instalada em um ramal, o diâmetro da válvula solenóide deve ser menor que o diâmetro da válvula na tubulação principal, conforme mostrado na Figura (2) Dispositivo de ramal.
10. A pressão de entrada da válvula solenoide deve ser maior que a pressão de saída, caso contrário, a válvula solenoide apresentará um estado normalmente aberto.
1.Recomenda-se que o usuário designe uma pessoa dedicada para ser responsável pela operação e manutenção.
2.Por ano1-2A manutenção regular pode garantir a operação confiável e longa vida útil da válvula solenóide.4Esta situação irá dificultar o funcionamento normal da válvula solenóide e encurtar a sua vida útil.
3.Mudanças no meio durante o uso
4.Ferrugem dentro do tubo
5.O óleo no compressor de ar oxida, produzindo partículas de carbono, alcatrão e outros detritos, que se misturam na tubulação
6.Existem impurezas como partículas de poeira e sujeira no tubo.
7.Quando a válvula solenóide é instalada ou colocada novamente em operação após um longo período de inatividade, o meio deve ser passado várias vezes para tentar operá-la. Só pode ser usado oficialmente depois de funcionar normalmente.
8.Quando uma válvula de vapor é colocada em operação após um longo período de uso, o condensado deve ser drenado e a válvula deve ser operada várias vezes com bom senso. Só pode ser usado depois de funcionar normalmente.
9.Antes da manutenção, a alimentação deve ser cortada e a pressão média liberada.
10.O conjunto da bobina não deve ser desmontado
11.Após a desmontagem e limpeza, todas as peças devem ser restauradas ao seu estado original e remontadas em ordem.
12.Após a desmontagem e limpeza, todas as peças devem ser restauradas ao seu estado original e remontadas em ordem.
13.Nossa empresa danificou peças em estoque. Se precisar deles, indique-os de acordo com as instruções ao fazer um pedido.
14. Se houver algum ponto obscuro em relação à sequência de desmontagem, peças vulneráveis e outros assuntos, consulte o departamento técnico.
|
Falta |
Análise de causa |
Abordagem |
|
Passareletricidade Nenhuma ação |
O contato da fiação da fonte é ruim A flutuação da tensão da fonte de alimentação não está dentro da faixa permitida Quebra da bobina Curto circuito na bobina |
Aperte a fiação da fonte de alimentação Ajuste a tensão dentro da faixa normal Soldagem de reparo Bobina de substituição |
|
abrir válvula hora fluxo corpo Não capaz Passar |
A pressão do fluido ou a diferença de pressão de trabalho não é apropriada A viscosidade do fluido não atende A temperatura do fluido não atende Sujeira e impurezas são misturadas ao redor do núcleo da válvula e do núcleo de ferro em movimento O filtro antes da válvula ou do orifício da válvula piloto está bloqueado A frequência de operação é muito alta ou a vida útil expirou. |
Ajuste a pressão e a diferença de pressão de trabalho ou substitua o produto apropriado Substitua por produto adequado Substitua por produto adequado Para limpar o interior, um filtro deve ser instalado antes da válvula Limpe a tempo Alterar o modelo do produto ou substituí-lo por um novo produto |
|
fechar válvula hora fluxo corpo Não capaz corte Quebrar |
A viscosidade do fluido não atende A temperatura do fluido não atende Deformação da mola ou expiração da vida útil A sede da válvula está com defeito ou tem sujeira grudada A junta está fora do lugar, defeituosa ou deformada O orifício de equilíbrio ou orifício do acelerador está bloqueado A frequência de operação é muito alta ou a vida útil expirou. |
Substitua por um produto adequado Substitua por um produto adequado Adicione junta ou substitua a mola Limpeza, moagem ou renovação Atualizar, remontar Limpe a tempo Alterar o modelo do produto ou substituí-lo por um novo produto |
|
Vazamento |
A conexão do tubo está solta e a vedação externa da conexão do tubo está danificada. |
Aperte os parafusos ou roscas de controle para renovar as vedações |
|
Dentro ventilação vazar estrito Pesado |
A temperatura do fluido não atende Existem impurezas ou defeitos na sede da válvula piloto e na sede da válvula principal As juntas de vedação da válvula piloto e da válvula principal estão fora do lugar ou deformadas Deformação da mola ou expiração da vida útil A frequência de operação é muito alta ou a vida útil expirou. |
Ajuste a temperatura do fluido ou substitua Limpeza ou retificação, reparo ou substituição Substitua a junta Adicione junta ou substitua a mola Alterar o modelo do produto ou substituí-lo por um novo produto |
|
Passar eletricidade hora barulho som Passar grande |
Fixadores soltos A flutuação de tensão não está dentro da faixa permitida A pressão do fluido ou a diferença de pressão de trabalho não é apropriada Existem impurezas na superfície de sucção da armadura |
Apertar Ajustar para faixa normal Ajuste a pressão e a diferença de pressão de trabalho ou substitua o produto apropriado Substitua o produto correspondente Limpe a tempo |
|
Material |
Características de desempenho |
Temperatura média (°C） |
Curto |
|
NBR (NBR） |
Possui boa resistência ao óleo e excelente resistência à corrosão em óleos minerais, óleos e gorduras animais e vegetais. É adequado para todos os tipos de óleo, água, ar, etc. |
-10~+90 |
-10~+120 |
|
Borracha EPDM (EPDM） |
Desempenho estanque, boa resistência às intempéries, resistência a altas temperaturas, adequado para todos os tipos de água, vapor, ar, etc. |
-10~+120 |
-10~+150 |
|
borracha fluorada (VITON） |
Resistência a altas temperaturas, extremamente resistência à corrosão, adequada para ácidos, álcalis, sais, petróleo, aromáticos, etc.;Mas a resistência aos solventes não é tão boa quanto o politetrafluoroetileno |
-10~+150 |
-10~+170 |
|
Borracha de silicone (SL) |
Possui funções especiais de resistência a altas temperaturas, resistência ao ozônio e resistência ao envelhecimento climático. Não é tóxico e insípido e não tem efeito reprodutor sobre várias algas e bactérias. É adequado para higiene alimentar, automóveis, cabos, etc. Equipamentos eletrônicos e outras indústrias |
-40~+150 |
-60~+200 |
|
PTFE (PTFE) |
Muito boa resistência à corrosão, altas temperaturas, todos os produtos químicos, combustíveis e solventes |
-25~+180 |
-45~+200 |
