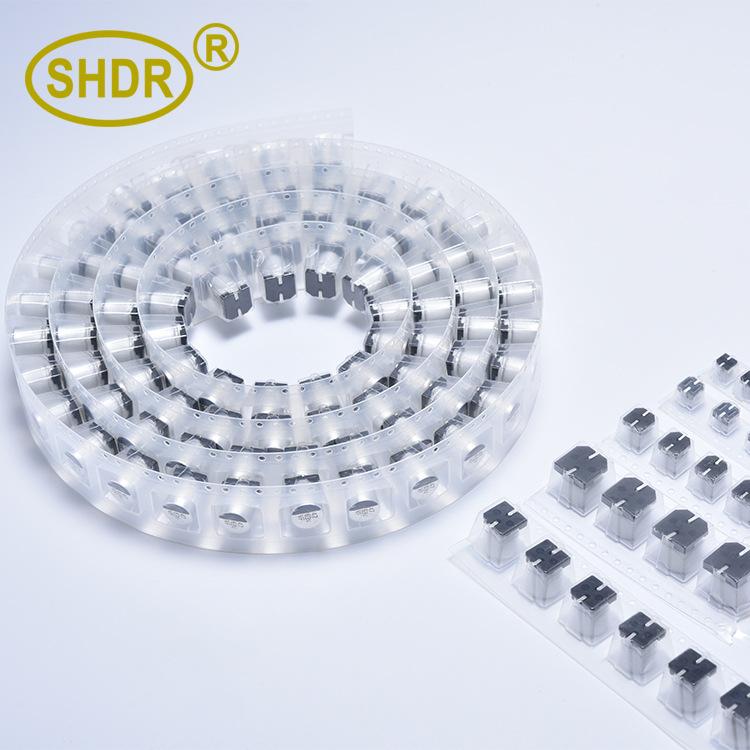

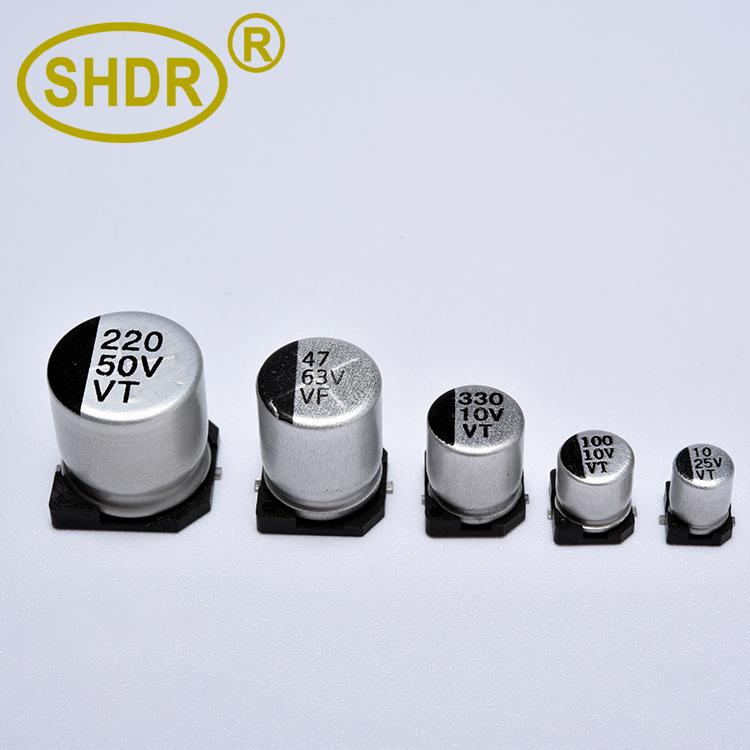

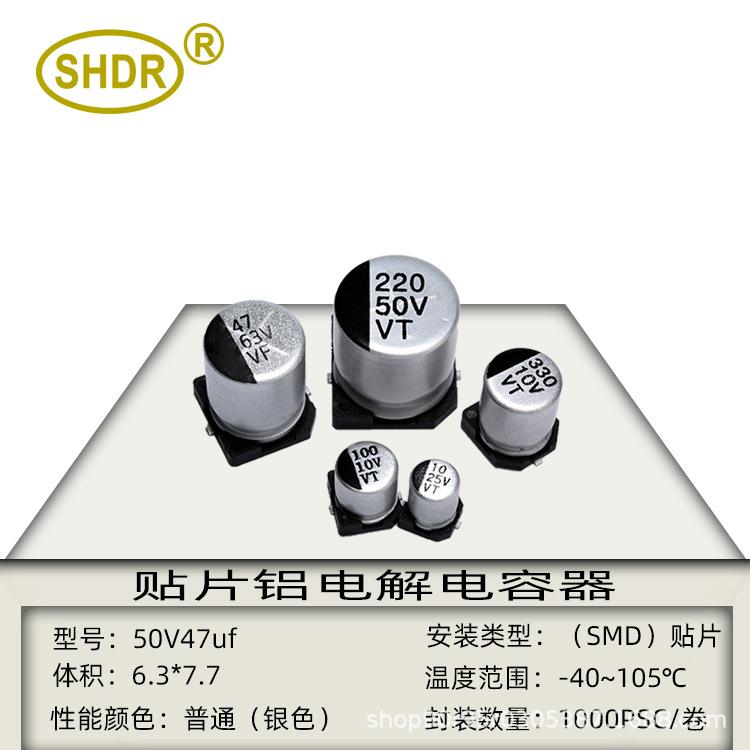

SHDR SMD SMD SMD capacitor eletrolítico 47UF 50V Volume 6.3x7.7mm SMD capacitor VT série completa

Precauções para uso

Precauções ao usar capacitores eletrolíticos de alumínio:

1. Polaridade Os capacitores eletrolíticos de alumínio são geralmente polarizados. A polaridade reversa é a causa de danos por curto-circuito e vazamento de capacitores eletrolíticos de alumínio. Portanto, quando a polaridade do circuito elétrico não puder ser identificada ou quando for usado em um circuito com projeto de conversão de polaridade, use capacitores eletrolíticos não polares.

2. Sobrecarga: Não aplique sobretensão continuamente. Quando a tensão está sobrecarregada, a corrente de fuga do capacitor eletrolítico aumentará rapidamente, portanto a tensão de trabalho do capacitor eletrolítico não deve exceder o valor nominal.

3. Temperatura operacional e vida útil A temperatura operacional dos capacitores eletrolíticos não deve exceder a faixa máxima de configuração de temperatura operacional. A vida útil dos capacitores eletrolíticos depende da temperatura operacional. De modo geral, quando a temperatura operacional dos capacitores eletrolíticos diminui em 10°C, sua vida útil dobrará. Portanto, os capacitores eletrolíticos devem ser usados ​​na temperatura mais baixa possível.

4. Furo à prova de explosão Ao usar um capacitor eletrolítico com design de furo à prova de explosão, o lado do furo à prova de explosão deve manter uma distância mínima de 3 mm de outros mecanismos. Se esta condição não for atendida, o orifício à prova de explosão não funcionará corretamente.

5. Não aplique uma corrente de ondulação que exceda o valor permitido da corrente de ondulação máxima nominal. A temperatura interna do capacitor eletrolítico aplicada com corrente de ondulação excessiva aumentará muito, fazendo com que as características elétricas do capacitor eletrolítico se deteriorem e quebrem. Se houver necessidade de aplicar uma corrente de ondulação acima do valor nominal, discuta com o fabricante.

6. Carga e descarga freqüentes e rápidas farão com que a temperatura interna do capacitor suba anormalmente, resultando em aumento da corrente de fuga, capacidade reduzida e, às vezes, danos ao produto. Se você tiver requisitos especiais para características de carga e descarga, consulte o fabricante.

7. Armazenamento de capacitores eletrolíticos Quando os capacitores eletrolíticos são armazenados por um longo período, sua corrente de fuga geralmente tende a aumentar. Portanto, antes de utilizar capacitores eletrolíticos armazenados por muito tempo, é necessário aplicar uma tensão nominal para restaurar suas características elétricas ao normal; se o tempo de armazenamento for superior a 6 meses, conecte um resistor de proteção de 1 kΩ em série e deixe-o carregar continuamente a tensão nominal de trabalho por 30 minutos. Além disso, os capacitores eletrolíticos devem ser armazenados em ambiente com temperatura e umidade normais.

8. Temperatura e tempo de soldagem inadequados podem causar encolhimento anormal e ruptura do tubo de borracha da superfície. Às vezes, a alta temperatura também conduz calor para o interior do elemento através dos pinos-guia e terminais, causando efeitos adversos no produto. Portanto, tente evitar soldar em temperaturas muito altas e por muito tempo.

9. Resistência mecânica dos pinos-guia e terminais Não aplique força externa excessiva nos pinos-guia e terminais. Não mova os capacitores eletrolíticos que foram soldados à placa de circuito impresso e não use os capacitores eletrolíticos como ponto de força para levantar ou mover toda a placa de circuito impresso.

10. Se solventes orgânicos halogenados forem usados ​​para limpar o substrato após a soldagem, o solvente poderá penetrar no capacitor eletrolítico e causar corrosão.

11. O material plástico da bainha comumente usado para revestimento é principalmente (PVC). Se o tubo de plástico for imerso em xileno ou tolueno e depois colocado sob alta temperatura, ele irá rachar e perder sua função de isolamento.

12. A qualidade dos nossos produtos é avaliada de acordo com os padrões JIS - C - 5141 W, e o método de teste de confiabilidade é baseado nas especificações do JIS-C-5102.

1 3. De acordo com o Protocolo de Montreal, nossa empresa não utiliza produtos químicos que destroem a camada de ozônio no processo de produção.
