Módulo de atuador elétrico ajustável trifásico PT-3D-J, módulo de controle do atuador PK-3D-J

Módulo de atuador elétrico modulante trifásico PT-3D-J

PK-3D-J, PT-3D-J PT-2D-J

PT-3F-J,PK-3F-J PT-3F-J,PT-3D-J、PT-30-J、PT-3C-J、PT-3E-J、PK-3C-J、PK-3D-J、PT-2D-J、PT-2C-J、PK-2D-J、PK-2C-J、PT-2B

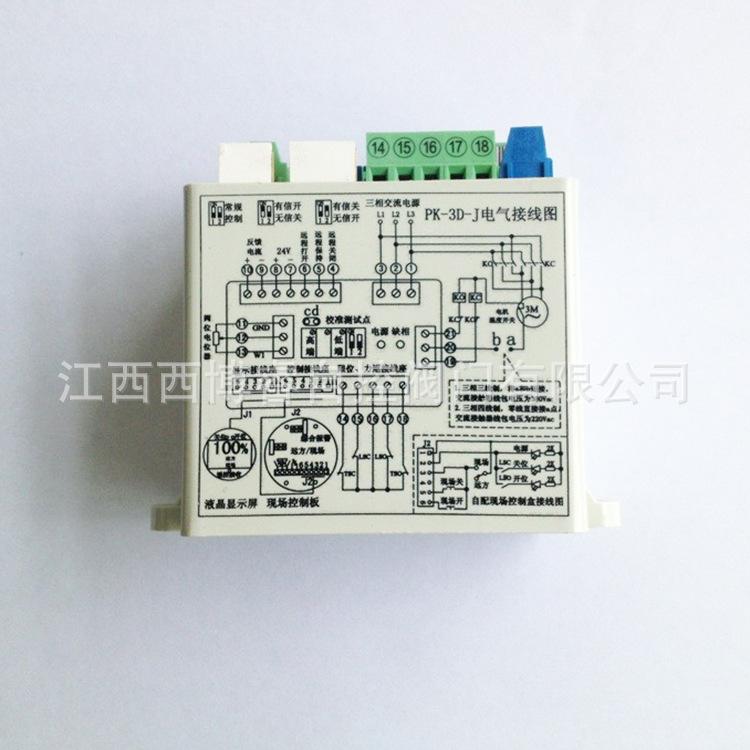

Módulo de controle de válvula reguladora trifásica(Também conhecido como módulo de dispositivo elétrico, módulo de controle de atuador elétrico, módulo de controle de atuador elétrico)tipo de interruptorPK-3D-J,PT-3D-J,PK-3E-J,PT-3E-J-PT-2D-Jmódulo de controle
Módulo de válvula de controlePT-3D-JO módulo de controle de válvula tipo (módulo de dispositivo elétrico, módulo de controle de atuador elétrico, módulo de controle de atuador elétrico) é baseado emAC380VCA trifásica é usada como fonte de energia, recebendo energia deCLP、DCSsistema ou outro operadorDC4～20mAO sinal controla o atuador para realizar ações de comutação, formando um atuador elétrico totalmente eletrônico.PT-3D-JO módulo de controle adota circuito integrado híbrido avançado e contém funções de proteção completas.
Modelos específicos são:PT-3F-J,PK-3F-J,PT-3D-J、PT-30-J、PT-3C-J、PT-3E-J、PK-3C-J、PK-3D-J、PT-2D-J、PT-2C-J、PK-2D-J、PK-2C-J、PT-2B
Tipo de regulação trifásicaPT-3D-J、PT-3C-JTipo de regulação monofásicaPT-2D-J、PT-2C-J(PT-3F-J,PK-3F-J）
Tipo de interruptor integral trifásicoPK-3D-J、PK-3C-JTipo de interruptor integral monofásicoPK-2D-J、PK-2C-J(PT-3F-J,PK-3F-J）

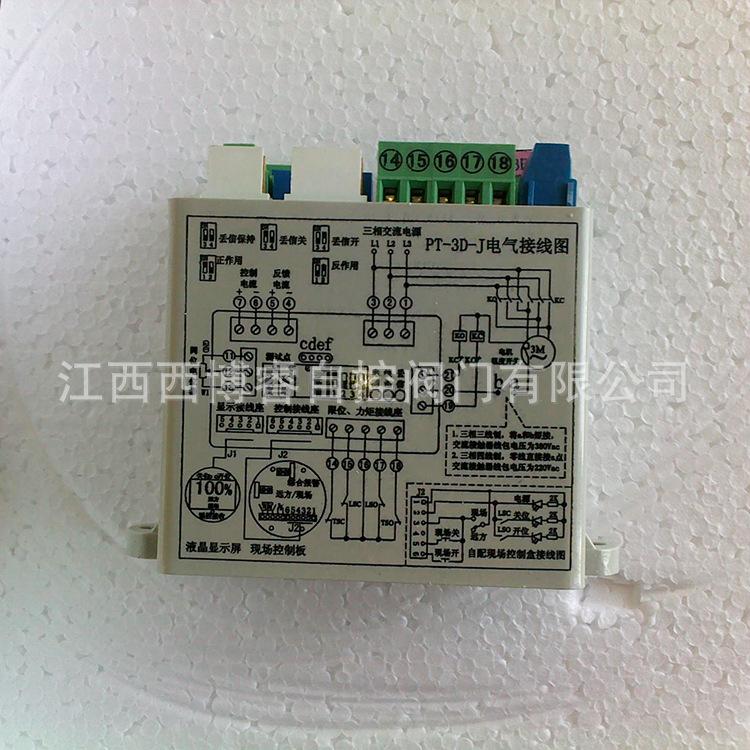

PT-3D-JMódulo regulador trifásico

PT-3D-J.O módulo de controle é muito pequeno.AC380VA CA trifásica é usada como fonte de energia, recebendo sinais DC4 ~ 20mA do PLC, sistema DCS ou outros controladores, e equipada com um pequeno contator CA trifásico para controlar a rotação direta e reversa do motor.A posição da válvula é ajustada pelo aparelho, adequado para ocasiões com movimentos pouco frequentes.PT-3C-RO circuito integrado híbrido utilizado no módulo de controle inclui funções completas de proteção.

1. Principais características técnicas
·Faixa de tensão de entrada:AC340V~420V。
·São aplicáveis ​​sistemas trifásicos de três fios e trifásicos de quatro fios.
·Ele pode corrigir automaticamente a sequência de fases da fonte de alimentação trifásica para controlar corretamente a abertura e o fechamento da válvula. Os usuários podem conectar a fonte de alimentação trifásica do atuador elétrico à vontade.
·digitar/Os canais de sinal de saída são todos isolados fotoeletricamente (podem suportar surtos de tensão de 2.000 V).
·Feedback de posição4Resistência de carga de sinal de ~20mA: 50Ω~700Ω, precisão: 0,5%; a tecnologia de ajuste de três potenciômetros pode ajustar o sinal de feedback de 4 ~ 20 mA de uma só vez, simplificando muito o processo de ajuste.
·Efeito positivo/A seleção da ação reversa é feita através do dip switch no módulo.
·Ele pode detectar a perda de fase da fonte de alimentação trifásica. Quando a fonte de alimentação está faltando,LIDERADOA luz acende como alarme, proibindo automaticamente todas as operações elétricas do atuador até que a alimentação trifásica esteja normal.
·Se o sinal de entrada for perdido, o atuador manterá a válvula no lugar, movendo-a para a posição totalmente aberta ou movendo-a para a posição totalmente fechada de acordo com a seleção anterior do usuário no módulo.
·faixa de temperatura de trabalho:-20℃~+65℃。
2. Potenciômetro de posição
A resistência do potenciômetro de posição deve ser≥1KAh
3. Como usar
1, Fiação e seleção DIP
·Siga rigorosamente a imagem1A figura mostra a fiação entre o módulo e o pequeno contator e atuador CA. Se o motor não tiver um cabo do interruptor de temperatura, os dois terminais do módulo deverão estar em curto-circuito.
·Use um multímetro para verificar a conexão entre o módulo, o contator CA e o motor para garantir que não haja curto-circuito.
·Defina a saída de feedback da posição da válvula e a entrada do sinal de controle conforme mostrado na figura1fiação.
·1·
·“Efeitos positivos e negativos”escolher,“sinal de entrada”A escolha do modo de ação do atuador após a perda é determinada pelo usuário de acordo com os requisitos do local e o diagrama.1A tabela a seguir mostra a seleção através da chave DIP. (“Ação direta” e “Ação reversa” não podem ser ativadas ao mesmo tempo)

·Após a conexão acima ser verificada, conecte380 Vcabo de energia.
2,depurar
·Primeiro, use o volante no atuador para mover o atuador para a posição intermediária do curso completo.
·ConectarAC380VPower, o indicador de energia acende e a chave de controle é colocada na posição "no local". Pressione o botão “desligar” e o atuador deverá se mover na direção de fechamento; pressione o botão “ligar” e o atuador deverá se mover na direção de abertura; o atuador deve parar de se mover após soltá-lo; se a direção da chave do atuador for oposta, quaisquer dois fios conectados ao motor deverão ser trocados e conectados corretamente.
·Feedback de posição durante a ação positiva4~20mA ajuste de sinal. Mova o atuador para a posição fechada, ajuste o potenciômetro de "ajuste zero" para fazer com que a diferença de tensão entre os dois pontos de teste seja aproximadamente zero (≤2mV) e, em seguida, ajuste o potenciômetro "4mA" para tornar o sinal de saída 4mA; mova o atuador para a posição aberta e ajuste o potenciômetro "20mA" para tornar o sinal de saída 20mA. O ajuste acima só pode ser concluído uma vez. Nota: Quando a posição da válvula muda de fechada para aberta, o valor absoluto da tensão da derivação central do potenciômetro de posição da válvula para o GND de aterramento deve mudar de pequeno para grande.
·1·
·Feedback de posição durante a reação20 mA(0%) ~ 4mA (100%) ajuste: Mova o atuador para a posição aberta e ajuste o potenciômetro de "ajuste zero" para fazer

A diferença de tensão entre os dois pontos de teste é aproximadamente zero (≤2mV), em seguida, ajuste o potenciômetro "4mA" para tornar o sinal de saída 4mA; mova o atuador para a posição fechada e ajuste
“20mAO potenciômetro faz o sinal de saída 20mA. O ajuste acima só pode ser concluído uma vez.

“Ajuste zero”、“4mAOs potenciômetros "e" 20mA "aumentam o sinal de saída ao girar no sentido horário e diminuem o sinal de saída ao girar no sentido anti-horário. Se você achar que o sinal de saída diminui ao girar os potenciômetros acima no sentido horário, troque os dois fios do potenciômetro de posição da válvula, exceto o torneira central.

Observação: Os potenciômetros usados ​​em nossa fábrica são todos potenciômetros multivoltas de precisão, que podem girar cerca de25trancar.
·Para garantir a precisão do posicionamento do atuador no controle automático, a sensibilidade deve ser ajustada. Uma baixa sensibilidade leva a uma alta precisão de posicionamento, mas é fácil produzir oscilação; uma alta sensibilidade não produz oscilação facilmente, mas a precisão do posicionamento é baixa.“Sensibilidade”O potenciômetro pode encontrar um compromisso entre os dois, de modo que não produza oscilação como valor de ajuste.
Controle no local: Mude o interruptor de controle para“no local”posição e, em seguida, pressione“fechar”、“abrir”O atuador pode ser ligado e desligado simplesmente pressionando um botão.
Controle remoto: Mude o interruptor de controle para“distância”localização, você pode controlá-lo remotamente.

Módulo atuador modulante trifásico PT-3D-J
