Dispositivo de suporte aéreo de mina dispositivo de suporte aéreo dispositivo de suporte aéreo especial para mina de carvão

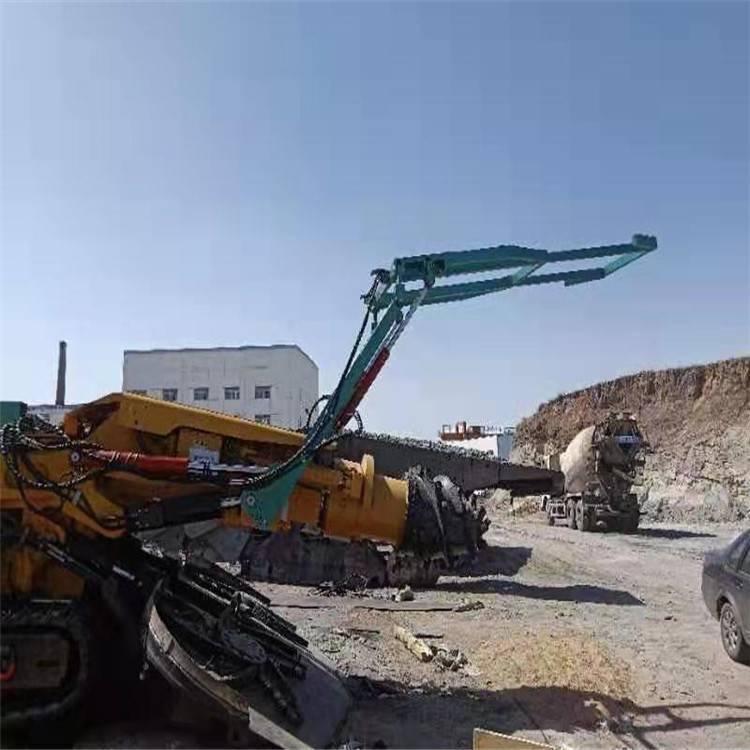

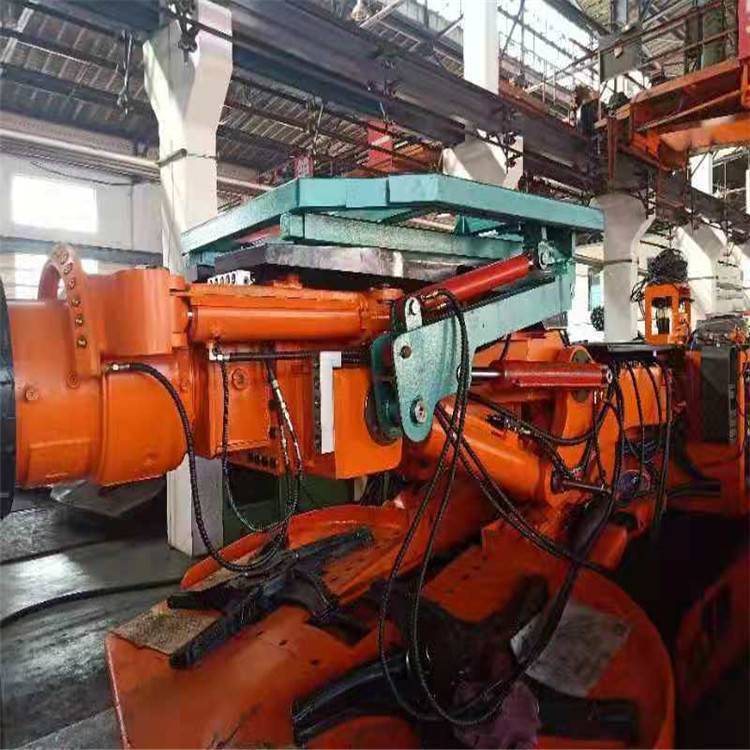

A fim de se adaptar ao ambiente hostil do local subterrâneo e garantir uma construção segura, o sistema de suporte avançado aerotransportado é instalado na parte central e superior da perfuradora de túneis. Tem uma localização razoável e correspondência simples. A modificação da perfuradora de túneis é muito pequena e não interfere no movimento e nas funções de corte da perfuradora de túneis. Realiza operações de apoio mecanizadas, reduz a intensidade de trabalho dos trabalhadores, melhora a eficiência da construção de túneis e garante a segurança dos trabalhadores âncoras.

Estrutura principal e princípio de funcionamento:

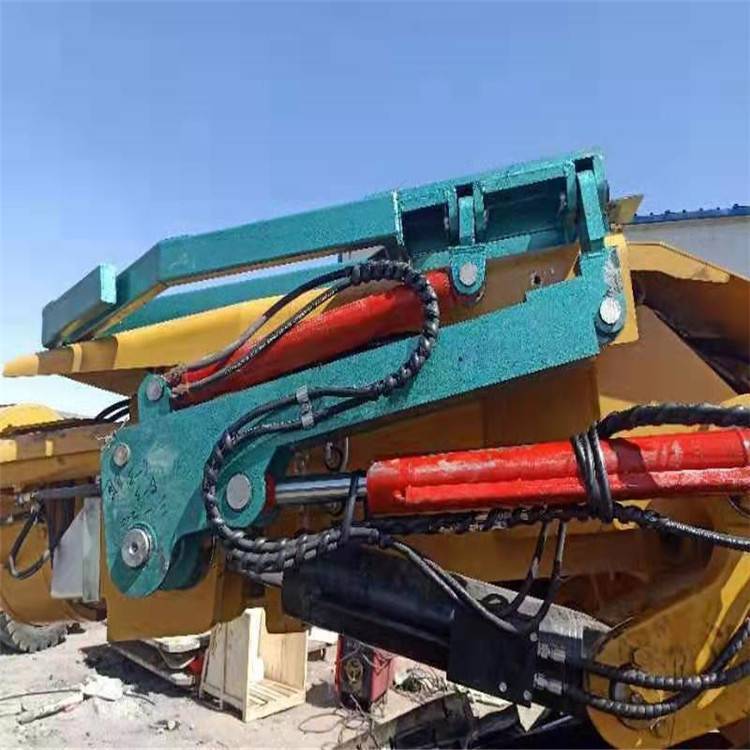

1. Estrutura: Consiste em estrutura de viga superior, conector, estrutura principal, cilindro de óleo, estrutura de asa, trava bidirecional plug-in, oleoduto de alta pressão, desviador e válvula coletora, válvula de transbordamento, duas posições de três vias válvula, filtro de alta pressão, válvula de operação de controle, etc.

2. Princípio: Ao trabalhar, o óleo é fornecido pela estação de bombeamento da máquina de perfuração de túnel, através da válvula de três vias de duas posições, através do filtro de linha de óleo de alta pressão para a válvula de transbordamento para fornecer a válvula operacional, e em seguida, desviado pela válvula de desvio e coleta e entre na trava bidirecional. A trava bidirecional abre e entra no cilindro de óleo, a estrutura principal abre e sobe, a estrutura superior abre e sobe e a estrutura principal sobe até que a altura e o ângulo necessários parem.
