Dispositivo elétrico ajustável da válvula de choque Q30-1TB DQTB30

Dispositivo elétrico de válvula à prova de explosão ajustável Q30-1TB DQTB30

Dispositivo elétrico de válvula à prova de explosão inteligente, fabricante de atuador elétrico à prova de explosão inteligente, preço de atuador à prova de explosão inteligenteOs modelos são:

DQTB10,Q10-1TB,DQTB20,Q20-1 TB,DQTB30,Q30-1TB,DQTB60,Q60-1TB,DQTB120,Q120-1TB,DQTB180,Q180-1TB,DQTB250,Q250-1TB,DQTB300,Q300-1TB,DQTB400,Q400-1TB,DQTB500,Q500-1TB

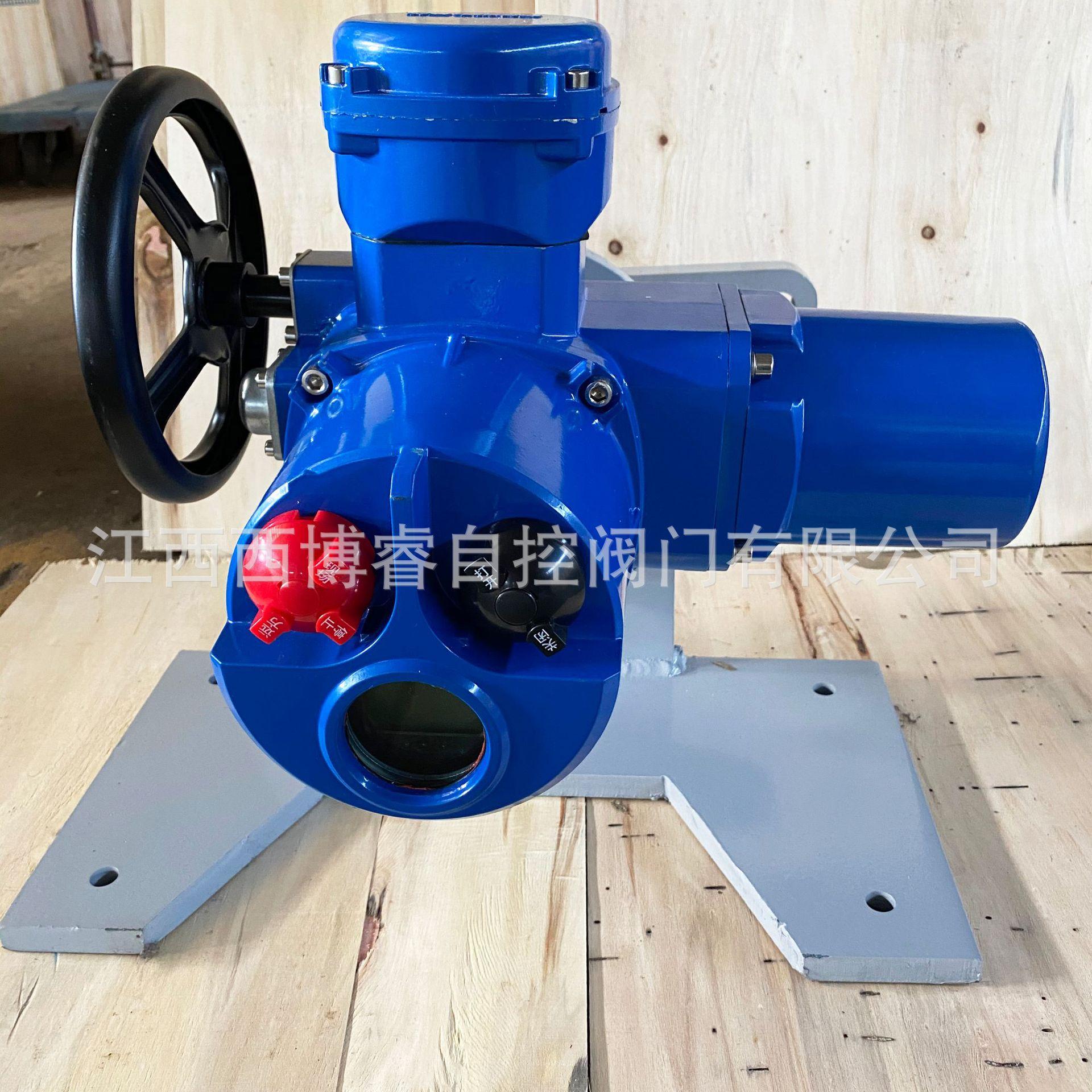

• O atuador elétrico DQ-TB integrado inteligente à prova de explosão é adequado para válvulas borboleta de pequeno e médio porte, válvulas de esfera e outras válvulas que fazem giros de 90 graus e outros equipamentos similares. O nível de proteção é IP65. Como um atuador elétrico de curso angular confiável, o atuador elétrico de válvula da série DQ tem um design confiável e pode ser aplicado às necessidades de diferentes coeficientes de controle e diferentes ambientes de trabalho.

Esta série de equipamentos elétricos é muito conveniente para os usuários instalarem, depurarem e repararem, o que pode economizar muito nos custos de instalação e encurtar o período de instalação. Ele pode ser operado continuamente por botões no local e também pode ser controlado remotamente, controlado centralmente e controlado automaticamente. Possui identificação de sequência de fase interna e funções de proteção contra perda de fase.

Visão geral

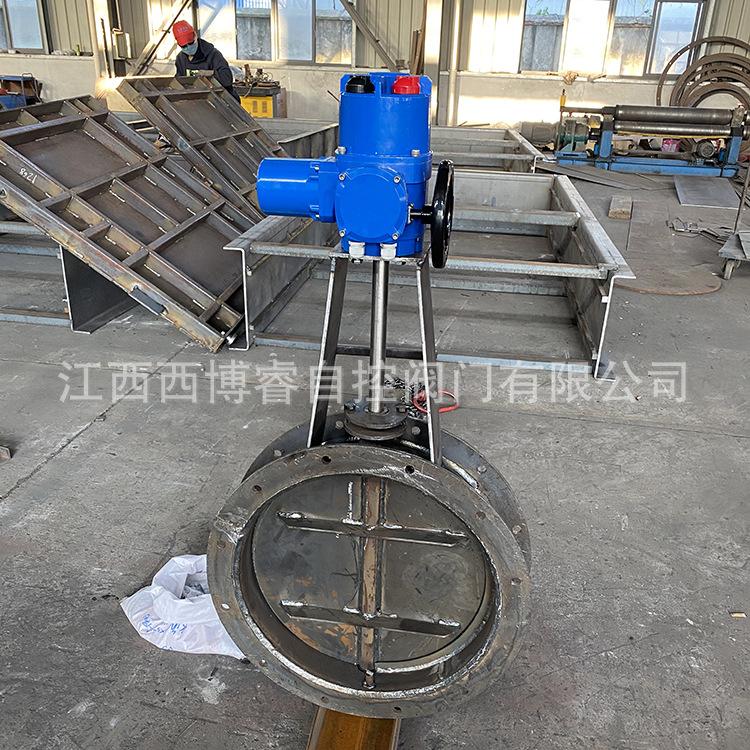

Válvulas de giro parcialDispositivo eletrico, referidos coletivamente como dispositivos elétricos do tipo Q. É um dispositivo de acionamento para válvulas abrirem, fecharem ou ajustarem e controlarem, e é adequado para válvulas que podem ser giradas 90 graus, como válvulas borboleta, válvulas esfera, válvulas macho e amortecedores.

Esta série de dispositivos elétricos pode ser controlada remotamente ou operada no local. Eles são amplamente utilizados em energia elétrica, metalurgia, petróleo,Indústria química、comida、têxtil、fabricação de papel, farmacêutica, estações de tratamento de água e indústrias de tratamento de esgoto.

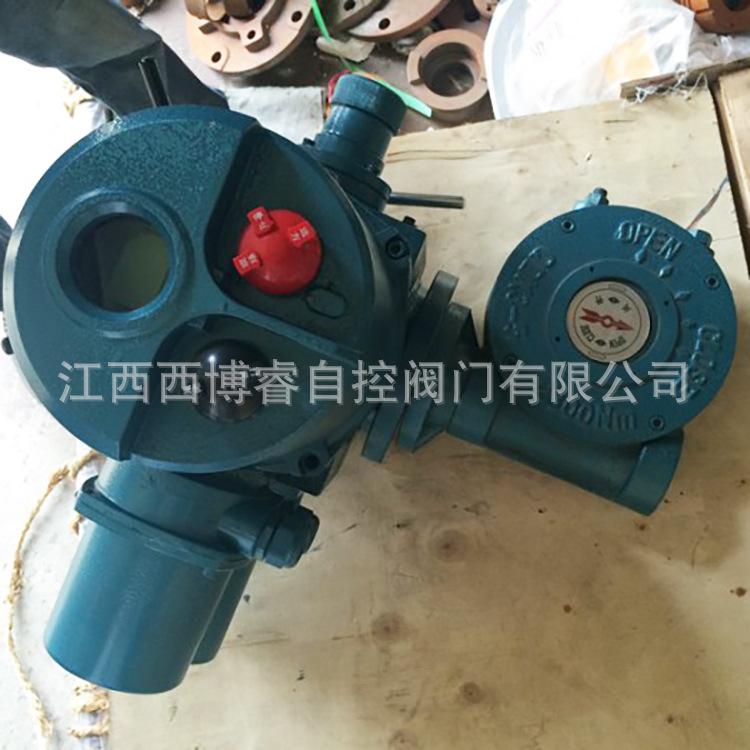

Os dispositivos elétricos de volta parcial são divididos em tipo Q e tipo DQ de acordo com o tipo estrutural. O tipo Q é uma estrutura integrada e o tipo DQ é uma estrutura sobreposta (dispositivo elétrico multivoltas + mecanismo de redução de dois estágios).

De acordo com o tipo de proteção, pode ser dividido em tipo externo e tipo à prova de explosão.

De acordo com o método de controle, pode ser dividido em tipo convencional, tipo geral e tipo de ajuste geral.

Ambiente de trabalho e principais parâmetros técnicos

1fonte de energia:O motor é trifásico CA, 380V (pedido especial 220V ou 660V), 50Hz (pedido especial 60Hz); a linha de controle é 220V, 50Hz (pedido especial 60Hz); o controle remoto é 24VDC.

2ambiente de trabalho

2.1Temperatura ambiente:-20~+60℃(Encomenda especial -40~+80℃)

2.2Humidade relativa:≤90%(a 25°C)

2.3Tipo de proteção

2.3.1Tipo exterior:Utilizado em locais sem meios inflamáveis, explosivos e não corrosivos;

2.3.2Tipo à prova de chamas:Existem dois tipos: dI e dIIBT4. dI é adequado para áreas de trabalho não relacionadas à mineração em minas de carvão; dIIBT4 é usado em fábricas e é adequado para misturas de gases explosivos nos grupos IIA e IIB grau T1-T4. (Veja GB3836.1 para detalhes)

2.4Nível de proteção:IP55(Pedido especial IP67)

Características

O design integrado do mecanismo de transmissão torna o produto pequeno e de aparência concisa.

Todas as juntas são vedadas e o nível de proteção pode atingir IP67 (GB4208-93.

Torque de saída 100Nm-80000Nm.

Mecanismo de controle de deslocamento facilmente ajustável.

Comutação manual/elétrica segura e confiável, totalmente automática, sem alavanca de comutação.

Uma variedade de designs para atender a diferentes necessidades: tipo externo, tipo à prova de explosão, tipo integral, tipo ajustável.

O tamanho da conexão, o desempenho de saída e a fiação elétrica podem ser personalizados de acordo com as necessidades do usuário.

A válvula de giro parcial inteligente integrada à prova de explosão DQ-TB não requer uma caixa/gabinete de controle elétrico correspondente para controle centralizado! Possui controle de botão no local, controle remoto DCS ou PLC centralizado e emite o sinal de feedback correspondente de 4-20mA ao mesmo tempo!

Parâmetros técnicos do dispositivo elétrico integrado (tipo DQ-TB):Válvula ajustável à prova de explosão Denso Q30-1TB

Nota: Os itens em negrito são suprimentos regulares.

Tabela 2 Parâmetros técnicos do dispositivo elétrico de rotação parcial sobreposto (tipo DDQ-TB)

Nota: O orçamento real está sujeito ao orçamento fornecido pelos nossos especialistas de vendas e telefone!
