Soporte Temporal Ligero de Pilar para Minería de Fibra de Vidrio Pilar Hidráulico Único Pilar de Fibra de Vidrio

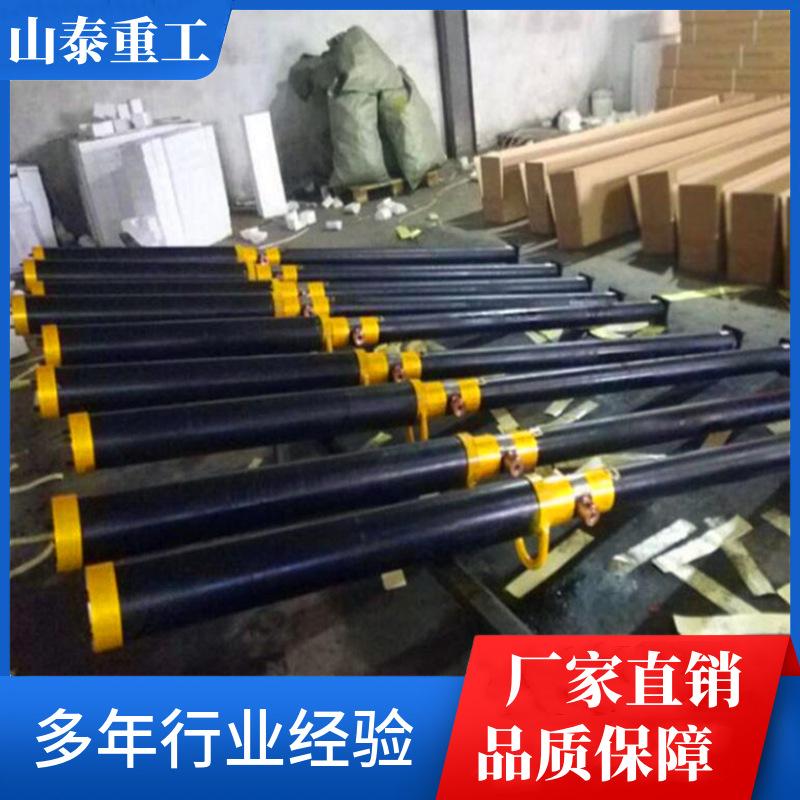

Introducción del Producto Puntal Hidráulico Simple de FRP

El puntal hidráulico simple de FRP es un equipo de soporte temporal, que se utiliza para soporte avanzado y soporte temporal en la excavación de túneles y el mantenimiento de túneles en la industria minera del carbón. Este producto utiliza emulsión o agua hidrostática como medio de trabajo. Debido al proceso anticorrosivo utilizado en los componentes clave (columna viva, cilindro, base, resorte de reinicio, etc.), tiene cierta resistencia a ácidos y álcalis y es adecuado para diferentes entornos de trabajo.

Características del producto de la hélice hidráulica simple de FRP

El puntal hidráulico simple de FRP tiene las características de peso ligero, resistencia a la corrosión y fácil operación.Puede reducir en gran medida la intensidad laboral de los operadores, mejorar la eficiencia del trabajo y se utiliza ampliamente en el soporte de minas de carbón.

Principio de funcionamiento de la hélice hidráulica simple de FRP

El soporte hidráulico simple de PRFV inyecta líquido en la válvula de tres vías conectada a él a través de la estación hidráulica. Este comienza a ascender y alcanza la altura requerida. El anillo de sellado interno del soporte hidráulico completa el soporte. Si desciende, se abre la válvula de descarga de la válvula de tres vías y el soporte hidráulico comienza a descender para completar el trabajo.

Proceso de uso de hélice hidráulica simple de FRP:

1. Proceso de elevación de columnas y soporte inicialCuando se levanta el pilar hidráulico de un solo cuerpo de FRP, inserte la pistola de inyección en el sistema de tuberías en el cuerpo de la válvula de llenado de aceite de la válvula de tres vías, cuelgue el manguito de bloqueo, opere la pistola de inyección y el líquido a alta presión de la estación de bombeo abrirá la válvula unidireccional de bola en la válvula de tres vías a través de la pistola de inyección y entrará en el pilar, lo que obligará al pistón a subir.

(II) Proceso de soporte de carga: Tras la instalación del puntal hidráulico simple de PRFV, este se encuentra en estado de soporte de carga. A medida que aumenta el tiempo de soporte, aumenta la carga sobre la placa superior de la cara de trabajo. Cuando la carga sobre el puntal supera la resistencia nominal de trabajo, la fuerza del líquido a alta presión en la cavidad interna del puntal sobre la almohadilla de la válvula de seguridad supera la fuerza de sujeción preajustada del resorte de la válvula de seguridad en el manguito guía hexagonal. Esto comprime el resorte de la válvula de seguridad. La almohadilla de la válvula de seguridad y el manguito guía hexagonal se mueven juntos, la almohadilla de la válvula de seguridad se separa del asiento de la válvula, la válvula de seguridad se abre, el líquido de la cavidad interna se desborda y el pistón se contrae. La presión sobre la placa superior se equilibra de nuevo.

(III) Proceso de recuperación del pilar. Al recuperar el pilar hidráulico simple de FRP, inserte la manija de descarga en el orificio de descarga del cilindro de la válvula derecha de la válvula de tres vías. Gire la manija de descarga y fuerce el manguito de la válvula, el tornillo de conexión, el cuerpo de la válvula de llenado de aceite y otros componentes para que se muevan axialmente en conjunto. Comprima el resorte de la válvula de descarga y la almohadilla de la válvula de descarga se separe de la superficie de sellado del cilindro de la válvula izquierda. La válvula de descarga se abre y el fluido de trabajo en la cavidad del pilar se rocía en la cavidad a través del cilindro de la válvula izquierda. El pilar activo se retrae por su propio peso y el resorte de reajuste. Recuperación completa del pilar.
