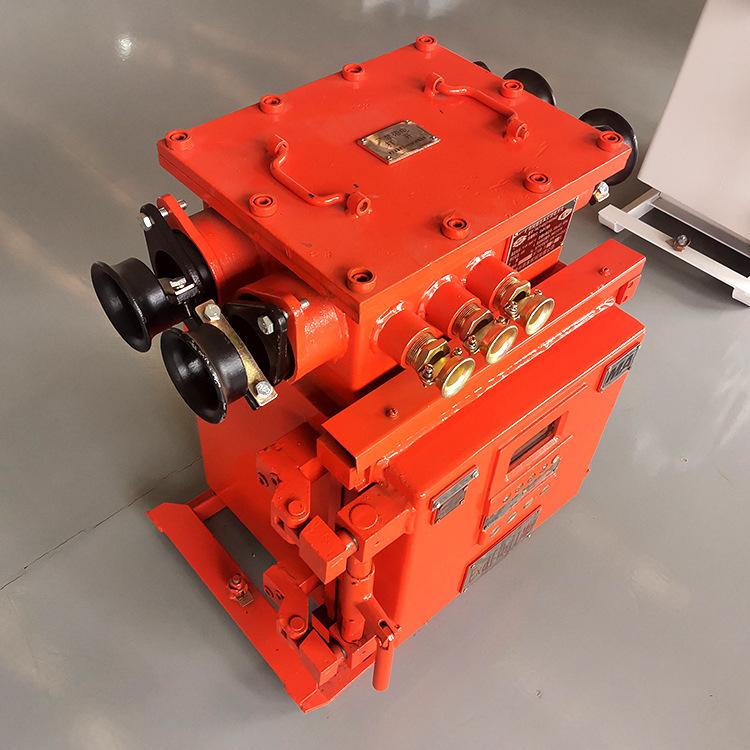

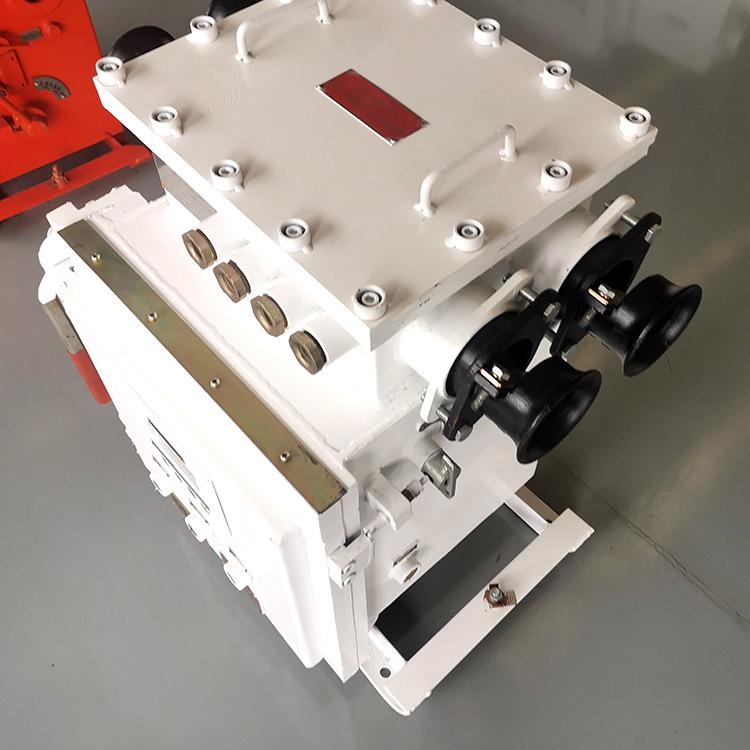

Interruptor de alimentação a vácuo à prova de explosão de mina de carvão interruptor de alimentação a vácuo à prova de explosão

Corrente nominal (A) / tensão nominal (V)

vácuo

Anti chama

Interruptor de alimentação

2. Padrões de desempenho do produto

MT871-2000 "Interruptor de alimentação a vácuo à prova de explosão para minas"

Q/RH 012—2008 《KBZ—630 (500, 400, 200) Chave alimentadora de vácuo CA de baixa tensão à prova de chamas para mineração》

3. Tipo à prova de explosão: Tipo à prova de explosão de mineração Marca à prova de explosão: ExdI.

4. Finalidade e condições de uso

1. Propósito

O interruptor alimentador de vácuo à prova de chamas para mineração KBZ-630, 500/1140, 660 (doravante denominado interruptor alimentador) é usado em minas de carvão e outros ambientes com gás explosivo (mistura de metano) no meio circundante. É utilizado como chave de distribuição principal ou chave de ramal em rede elétrica trifásica com CA 50Hz, tensão 660V, 1140V, corrente até 630A (500A) e ponto neutro não aterrado. Também pode ser usado para partidas pouco frequentes de motores de grande capacidade. Possui múltiplas funções de proteção, como proteção contra vazamento do interruptor principal, proteção seletiva contra vazamento do interruptor de ramal, bloqueio de vazamento, sobrecarga, curto-circuito, desequilíbrio trifásico (incluindo falha de fase), subtensão, etc., e pode ser conectado a derivação remota e partida botão e também pode ser conectado ao bloqueio de gás de energia eólica.

1.1 Condições de Uso

1.2 A altitude não deverá exceder 2.000m;

1.3 A temperatura ambiente é de -25~+40°C;

1.4 A umidade ambiente não é superior a 95% (+25°C);

1.5 Em ambiente sem gás ou vapor isolante destrutivo;

1.6 Local sem vibração ou vibração de impacto;

1.7 Um local que possa ser protegido da chuva, neve e pingos de água;

1.8 A inclinação da instalação com o plano horizontal não deve exceder 15°;

5. Principais características técnicas

5.1 Tensão nominal de trabalho: 660V, 1140V; Corrente nominal de trabalho: 630A, 500A;

5.2 Sistema de trabalho avaliado: sistema de trabalho de longo prazo;

5.3 Grande capacidade de interrupção: 1140V (COS?=0,3) 12,5KA, 9KA;

5.4 Modo de operação: fechamento e abertura elétricos, retenção mecânica.

5.5 Parâmetros característicos da função de proteção da chave do alimentador: consulte o apêndice do manual de instruções do protetor para obter detalhes.

5.6 Entrada e saída: Existem 4 portas de entrada e saída em forma de sino para o circuito principal, que podem receber cabos com bainha de borracha de Ø32 a Ø78; existem 2 portas de linha de controle em forma de sino, que podem aceitar cabos com bainha de borracha de Ø12 a Ø19.

6 Tamanho e qualidade para leigos

6.1 Dimensões da chave de alimentação: 945×610×895.

6.2 Peso do interruptor de alimentação: 400Kg.
