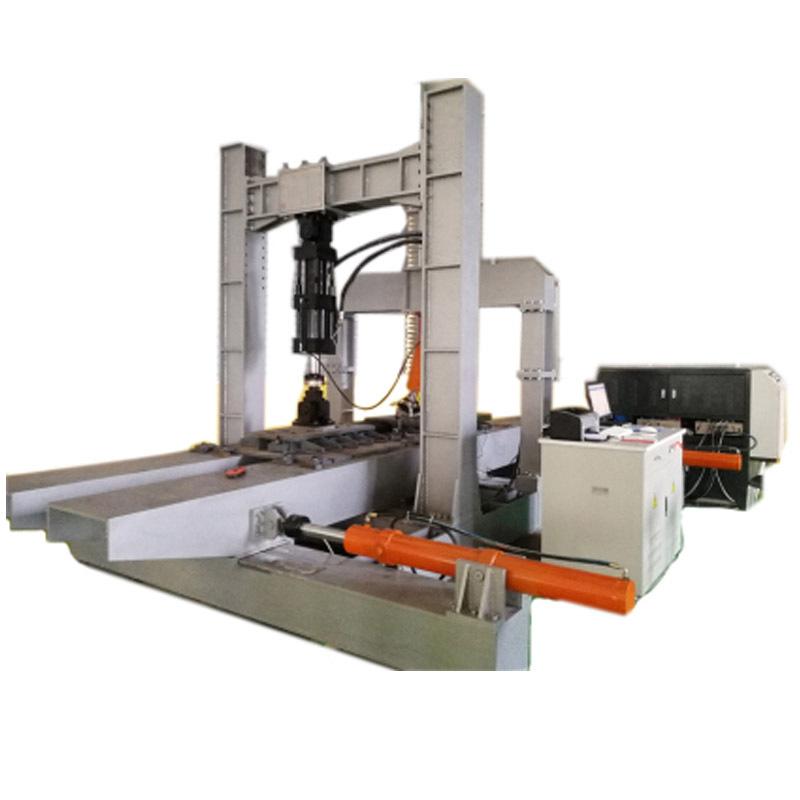

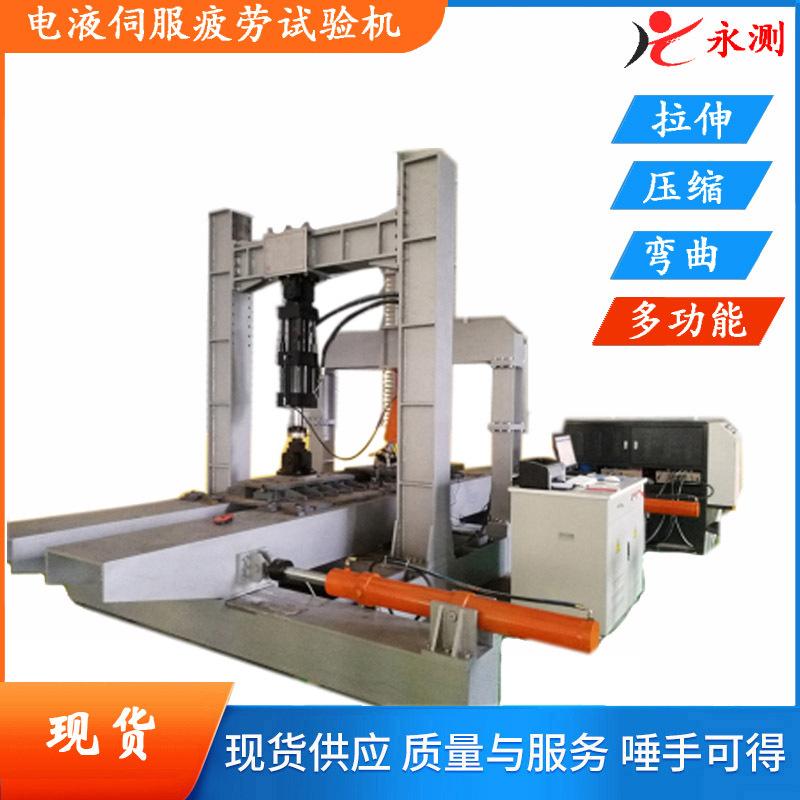

Fixador ferroviário, máquina de teste de fadiga, almofada de borracha, servo-hidráulica, servodinâmica e estática, máquina de teste de fadiga, máquina de teste de fadiga

Jinan Yongce Equipment Co., Ltd. produz sistema de teste abrangente de carga de fadiga de fixadores ferroviários, máquina de teste de rigidez dinâmica e estática servo eletro-hidráulica de almofada de borracha

I. Visão geral.



Esta solução técnica é formulada com base nos requisitos técnicos propostos pelo cliente (doravante denominado Parte A, e nossa empresa é denominada Parte B). Ela adota tecnologia servo eletro-hidráulica e é adequada para o projeto de teste de desenvolvimento do sistema de montagem de fixadores ferroviários proposto pela Parte A.

Para sistemas de fixação ferroviária, ele atende aos requisitos da EN13146-4 "Aplicações ferroviárias - Métodos de teste para sistemas de fixação de trilhos - Parte 4: Efeitos de carregamento repetido" e é usado principalmente para testes de rigidez dinâmica e estática e testes de vida útil de fadiga em sistemas de fixação de trânsito ferroviário. Se necessário, ele também pode executar testes como carga longitudinal e aplicação de torque de fixadores de acordo com os requisitos da EN13146.



O sistema tem as características de bom profissionalismo, alta confiabilidade, tecnologia avançada e uso flexível. As principais unidades técnicas incluem:

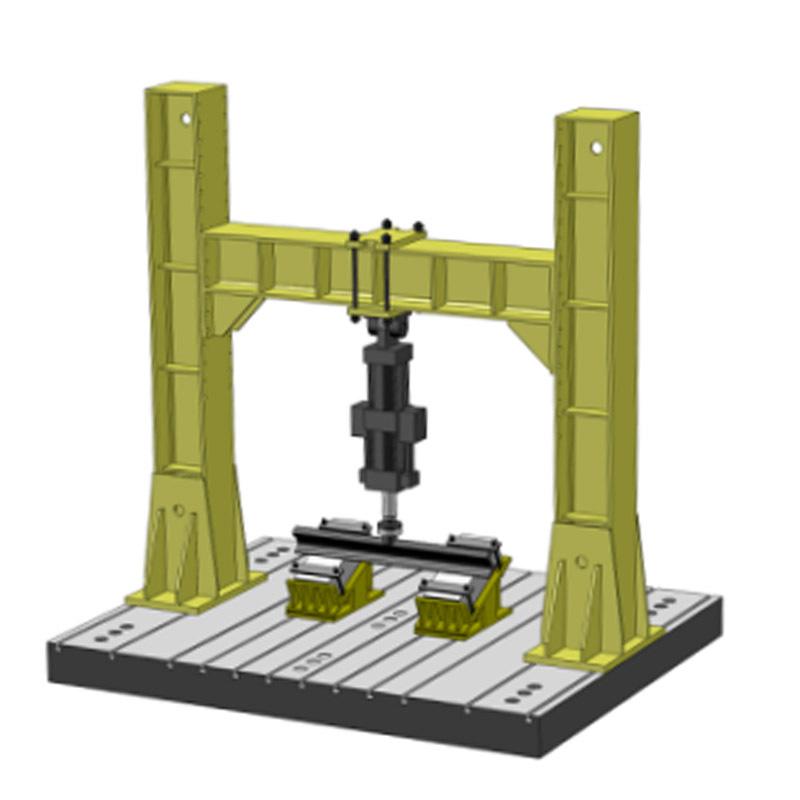

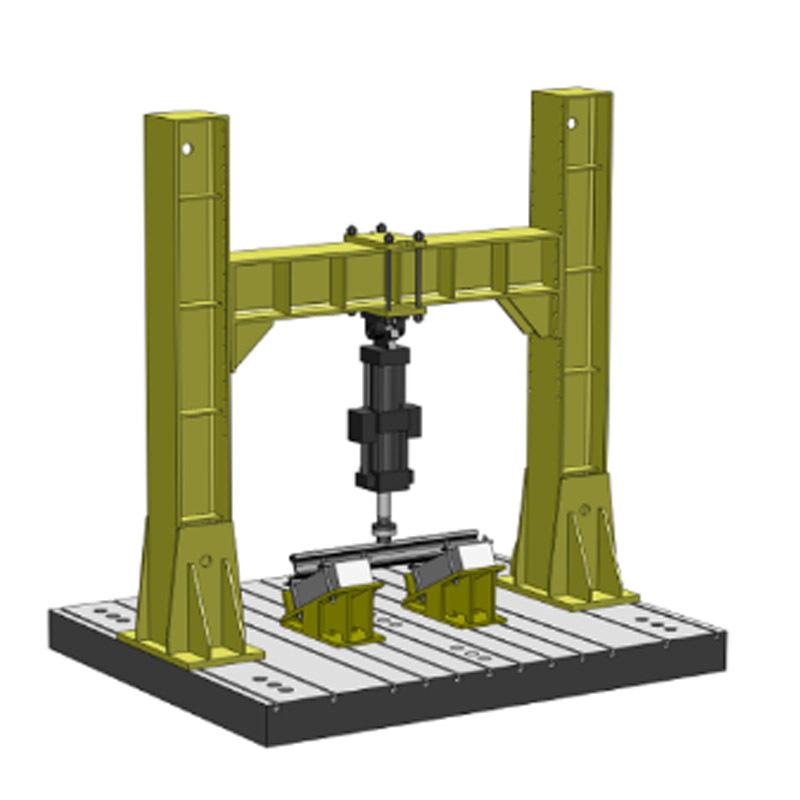

l Estrutura de pórtico grande e plataforma de teste: 1 conjunto;



Atuador Servo Linear l 250KN: 1 conjunto;



l Estação de Bombeamento Servo de Pressão Constante: 1 conjunto;



l Separador de óleo 1 conjunto;



l Sistema de tubulação 1 conjunto;



l Sistema de controle (incluindo software) 1 conjunto;



l Dispositivo de Teste Especial para Teste Dinâmico de Montagem de Fixador: 1 conjunto;



l Peças de reposição essenciais, acessórios, ferramentas, etc.: 1 conjunto;



2. Principais indicadores técnicos do sistema



1. Comprimento e largura da plataforma de teste: (aproximadamente) 3000×2000mm×250mm;



2. Altura total da estrutura do pórtico: cerca de 3000 mm;



3. Faixa de ajuste da travessa (viga superior do pórtico): 1000 mm-3000 mm (extremidade superior da travessa);



4. Força máxima de teste do atuador: 250kN;



5. Precisão da indicação da força de teste: ±1,0%, faixa de precisão 2%-100%FS.;



6. Curso do atuador: ±75mm (curso total 150mm), precisão de indicação ±0,5%FS;



7. Principais formas de onda de teste: onda senoidal, onda senoidal, onda cosseno, onda triangular, onda quadrada, onda dente de serra, onda de pulso, onda rampa, etc.



8. Estação de servobomba: 140L/min, 21Mpa. Motor 55kW;



9. Faixa de frequência: 0,01-10 Hz, a curva característica de amplitude-frequência é mostrada na figura.





10. Acessórios de teste:



l Fornecer um conjunto completo de desenhos de interface.



l 26° dispositivo de teste dinâmico para fixadores de montagem, 1 conjunto;



l Outros acessórios de teste podem ser fornecidos de acordo com os requisitos da Parte A.





3. Lista de configurações principais



1、 Estrutura pórtico e plataforma de teste: 1 conjunto, autoconstruído;



2、 Fabricação própria de 1 conjunto de atuador servo 250kN (vedações da Park, EUA);



l Base da Dobradiça 1 conjunto



Sensor de Deslocamento Linear com Histerese l ±75mm: 1 peça;



l Válvula servo eletro-hidráulica: 1 peça



Sensor de Força l ±250KN (Transdutor EUA) 1 peça



3、 Estação de Bombeamento Servo de Pressão Constante de 140L Um Conjunto



l Tanque de óleo servo totalmente fechado de 140L: feito em casa



l Bomba de engrenagem interna de baixo ruído de 140L/min: 1 conjunto (Nachi, Japão)



l motor de acionamento de 55kW: 1 conjunto, Wannan;



l Manifold de Válvula de Comutação de Alta/Baixa Pressão 1 conjunto;



Filtro de Óleo 3μ (Haiteke)



l Acumulador (Fenghua)



l Filtro de ar (Haitake)



l Medidor Eletrônico de Nível de Líquido (Haiteke)



l Termômetro de Contato Elétrico (0-100°C) (Tianjin Oudi)



l Válvula de Esfera (Foshan)



l Resfriador de Água: Um conjunto;



l Gabinete de Controle Elétrico (Feito em casa): 1 conjunto;



l Almofadas de absorção de choque: 4 conjuntos;



l Base da estação de bombeamento: 1 conjunto;



l Elétrico Remoto: 1 conjunto;



4、 Distribuidor de óleo 1 conjunto



5、 Sistema de tubulação (PARK Americano) 1 conjunto



6、Controlador Servo Hidráulico Totalmente Digital WinQuick 1 conjunto



7、Sistema de software               1 conjunto；



8、Computador (PC Industrial Advantech)        1 conjunto



9. Impressora a laser HPA4: um conjunto;



11. Acessórios de teste: 1 conjunto



12. 1 conjunto de fios e cabos



13. Ferramentas de suporte de deformação, etc.: 6 conjuntos;



14. Peças de reposição, ferramentas, mesas de computador, etc.: 1 conjunto;
