Descrição do produto
 O protetor contra surtos da série LYD1-C (doravante denominado SPD) é adequado para sistemas de fonte de alimentação como IT, TT, TN-C, TN-S, TN-CS, etc. com AC 50/60 Hz e tensão nominal de 380 V, e protege contra raios indiretos e efeitos diretos de raios ou outros surtos de sobretensão transitórios. É um protetor contra surtos de Classe II baseado na norma IEC61643-1:1998-02. Protetor contra surtos classe C.
 O SPD possui modos de proteção de modo comum (MC) e modo diferencial (MD).
 SPD está em conformidade com GB18802.1/IEC61643-1.
Instalar
 Instalado na junção de LPZ0B ou LPZ1 e LPZ2, usando um trilho guia padrão de 35 mm, o fio multifilar de cobre de conexão é de 2,5 ~ 35 mm2.
 Cada pólo do SPD deve ser protegido por um fusível ou um pequeno disjuntor para proteção contra curto-circuito após a falha do SPD.
 Instalado em caixas de distribuição de piso, centros de informática, salas de telecomunicações, salas de controle de elevadores, salas de TV a cabo, centros de proteção contra incêndio, caixas de distribuição de moradores de vilas, etc.
Estrutura principal e princípio de funcionamento
SPD é uma porta única, proteção anti-choque elétrico, instalação fixa interna, tipo de limitação de tensão.

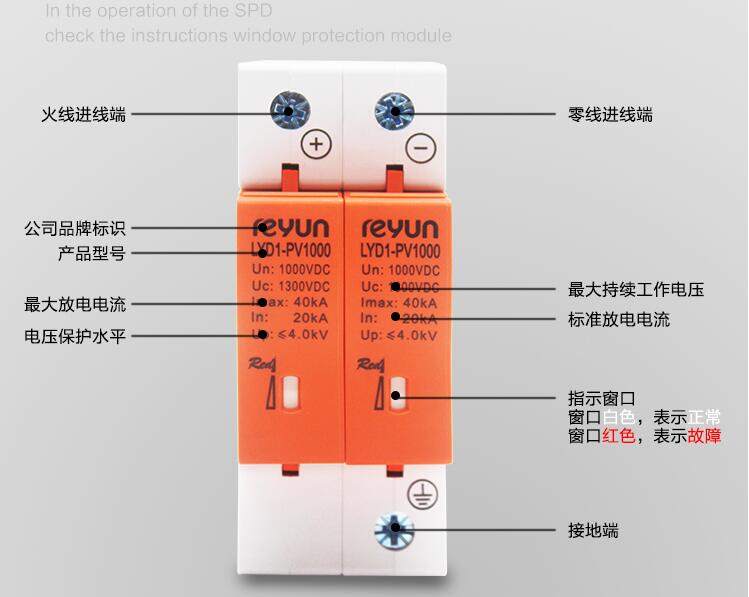

O SPD possui um seccionador integrado. Quando o SPD falha devido a superaquecimento ou quebra, o seccionador pode desconectá-lo automaticamente da rede elétrica e emitir um sinal de indicação. A janela visual do SPD fica branca quando está funcionando normalmente e vermelha quando falha e desconecta.
Os SPDs 1P+N, 2P+N, 3P+N são compostos por módulos de proteção neutra 1P, 2P, 3P SPD+NPE e são usados ​​em TN-S, TN-CS e outros sistemas de fonte de alimentação.
Os principais parâmetros técnicos
