Visão Geral das 321 Comprimidos Bailey:

As placas Bailey 321 têm as características de estrutura simples, transporte conveniente, montagem rápida, grande capacidade de carga, boa intercambialidade e forte adaptabilidade.

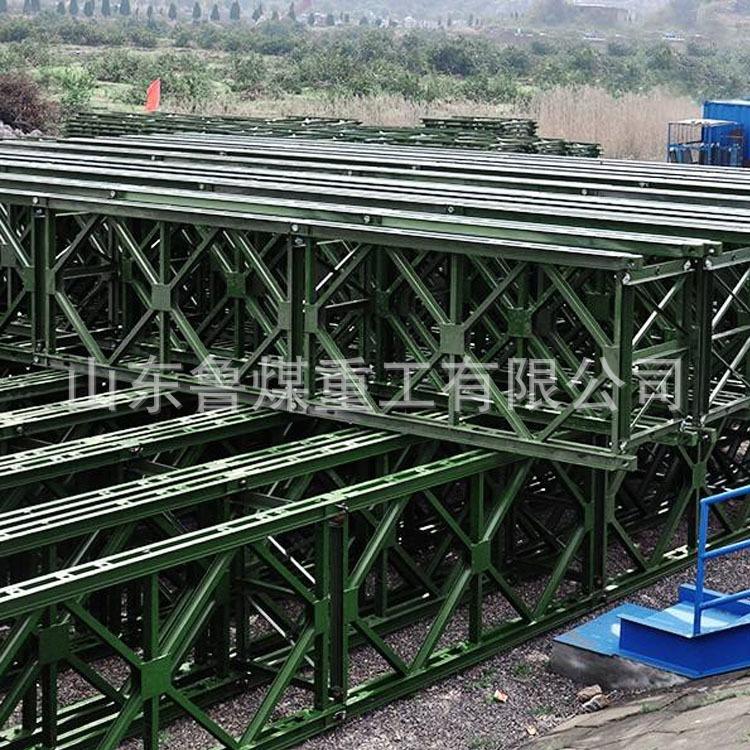

A ponte de aço Bailey 321 é uma ponte de aço rodoviária pré-fabricada, que possui as seguintes características:

Os componentes são leves, fáceis de montar e desmontar e altamente adaptáveis. Podem ser rapidamente construídos com ferramentas simples e mão de obra. São adequados para cinco tipos de cargas: carro-10, carro-15, carro-20, esteira-50 e reboque-80. A largura líquida do tabuleiro da ponte é de 3,7 m, e pode ser combinada em uma variedade de vãos na faixa de 9 m a 63 m para formar uma ponte de viga simples apoiada, e uma ponte de viga contínua pode ser construída.

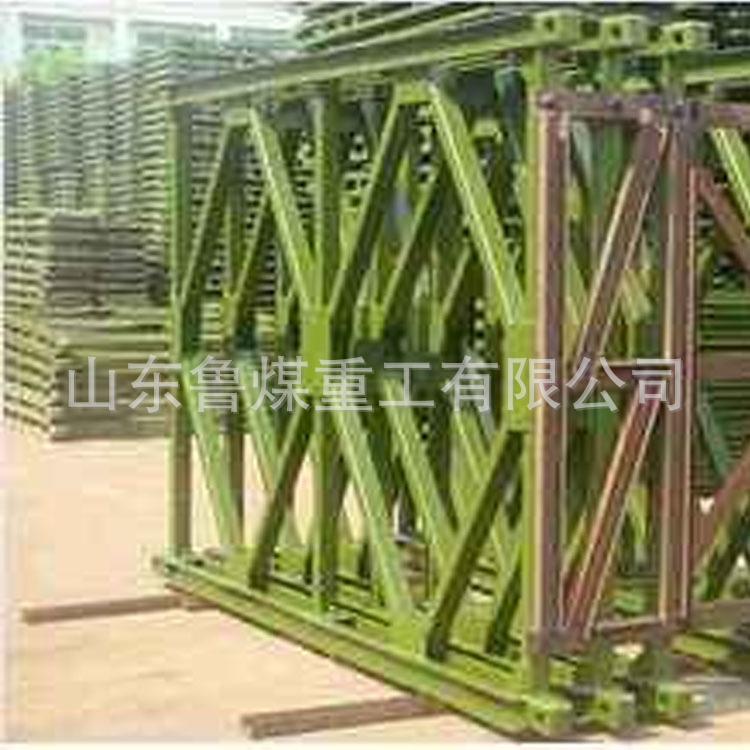

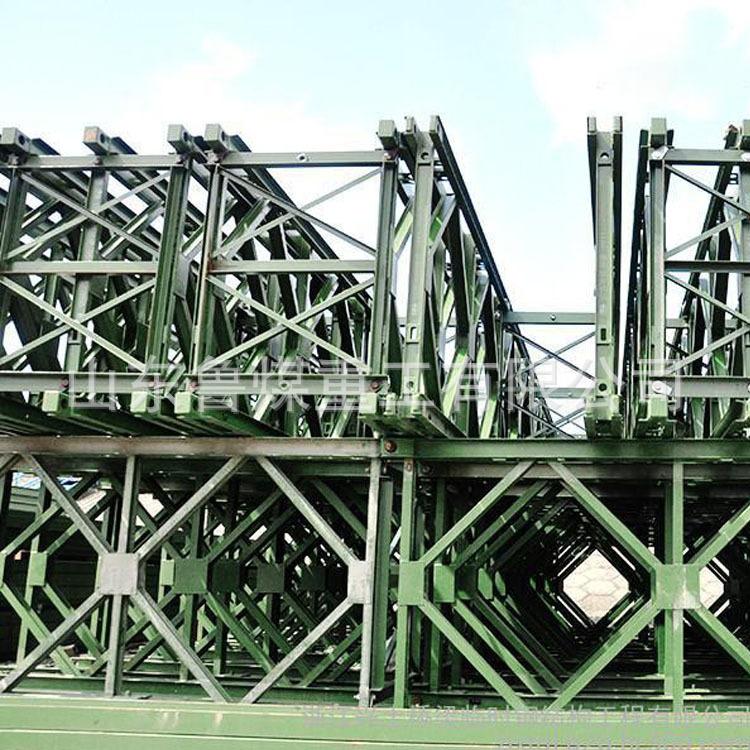

Estrutura de Placa Bailey 321:

321 placas Bailey são soldadas a partir de cordões superiores e inferiores, barras verticais e barras diagonais. As extremidades dos cordões superiores e inferiores possuem juntas macho e fêmea, e as juntas possuem furos para pinos de conexão tipo quadro de pilão. O cordão da placa Bailey é composto por dois perfis U de nº 10 (costas com costas). No cordão inferior, há várias chapas de aço com furos redondos soldadas. Há furos para parafusos para conexão com o cordão reforçado e treliças duplas nos cordões superior e inferior. Há quatro furos para parafusos no cordão superior para conexão com o quadro de apoio. Os dois furos do meio são para conectar fileiras duplas ou múltiplas de treliças na mesma seção. Os dois furos em ambas as extremidades são para conexão entre as seções. Quando múltiplas fileiras de placas Bailey são usadas como vigas ou pilares, as juntas das seções superior e inferior das placas Bailey devem ser reforçadas com quadros de apoio.

No cordão inferior, existem 4 apoios de travessa com espigas na parte superior para fixar a posição da travessa no plano. Há também dois furos elípticos na alma do perfil canal em U da extremidade do cordão inferior para conectar a tirante resistente ao vento. As barras verticais da placa Bailey são todas feitas de perfil I #8. Há um furo quadrado na lateral da barra vertical próximo ao cordão inferior, que é usado para o fixador de travessa para prender a travessa. O material da placa Bailey é 16Mn, e cada placa pesa 270kg.

Devido a diferentes lotes de produção de produtos e modelos específicos, as imagens acima são apenas para referência. Para obter detalhes, entre em contato com nossa equipe de vendas para verificação específica.
