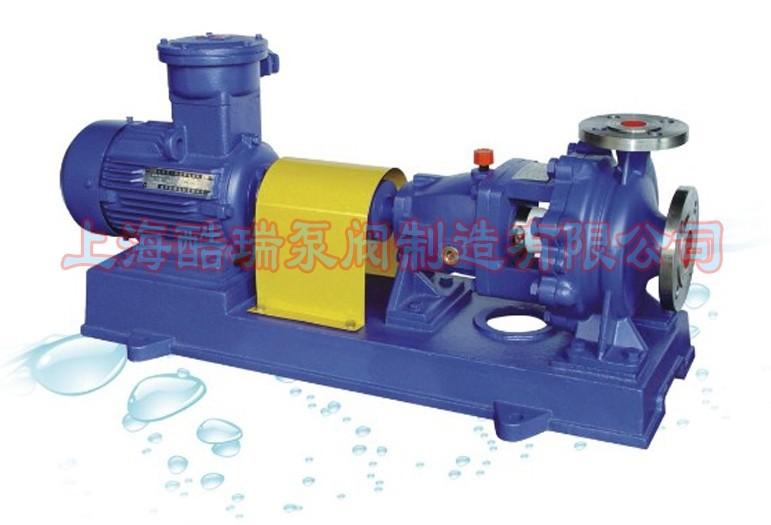

Shanghai Kurei É Bomba Centrífuga de Ferro Fundido Bomba Centrífuga de Tubulação Horizontal Bomba Centrífuga Horizontal para Água Limpa





ÉVisão geral do produto bomba centrífuga:





            ColreyÉmofoBomba centrífuga de sucção simplesAs vantagens são: layout razoável do desempenho hidráulico de toda a série, ampla gama de seleção do usuário e manutenção conveniente; esta bomba tem estrutura simples, desempenho estável, tamanho pequeno, peso leve, bom desempenho anticavitação, baixo consumo de energia e fácil uso e manutenção.





ÉUso do produto da bomba centrífuga:





    As bombas centrífugas IS são adequadas para abastecimento e drenagem de água industrial e urbana, e também podem ser usadas para irrigação e drenagem agrícola e fornecimento e transporte de água limpa,Ouro, indústria química, usina elétrica, aquecimento, têxtil, utilização de calor residual, dispositivo de troca de calor, etc.Ou outros líquidos semelhantes à água, a temperatura não é alta80℃。





ÉCaracterísticas do produto bomba centrífuga:





1、Tipo ISBomba centrífuga de sucção simplesO corpo da bomba é composto principalmente de corpo da bomba, tampa da bomba, impulsor, eixo, anel de vedação, bucha e peças de mancal de suspensão.



2、Tipo ISBomba centrífuga de sucção simplesO corpo da bomba e a tampa da bomba são separados da parte traseira do impulsor, que geralmente é chamada de estrutura de abertura traseira. Sua vantagem é que é fácil de consertar. Durante o reparo, o corpo da bomba, o tubo de sucção, o tubo de descarga e o motor não são movidos. A peça de conexão do meio do acoplamento é removida para remover a parte do rotor para reparo.



3O alojamento da bomba (ou seja, corpo da bomba e tampa da bomba) constitui a câmara de trabalho da bomba. O impulsor, eixo e mancais de rolamento são o rotor da bomba. Os componentes do mancal de suspensão suportam o rotor da bomba, e os mancais de rolamento suportam as forças radiais e axiais da bomba.



4Para equilibrar a força axial da bomba, a maioria das bombas é equipada com anéis de vedação na frente e atrás do impulsor, e furos de balanceamento são fornecidos na placa de cobertura traseira do impulsor. Como a força axial de algumas bombas não é grande, não há anéis de vedação e furos de balanceamento na parte traseira do impulsor.



5O anel de vedação axial da bomba é composto por uma glândula de vedação, um anel de vedação e uma vedação. Se o impulsor da bomba estiver equilibrado, a cavidade com a vedação macia é conectada à porta de sucção do impulsor. Se o líquido na entrada do impulsor estiver em um estado de vácuo, é fácil entrar ao longo da superfície da luva do eixo. Portanto, um anel de vedação é instalado na cavidade da vedação. Através do pequeno orifício na tampa da bomba, a água pressurizada na câmara da bomba é conduzida ao anel de vedação para vedação. Se o impulsor da bomba não tiver um orifício de balanceamento, uma vez que a pressão do líquido na parte traseira do impulsor é maior que a pressão do ar, não há problema de vazamento, então o anel de vedação pode ser omitido.



6Para evitar que o eixo seja facilmente desgastado, uma luva é instalada na parte onde o eixo passa pela cavidade de embalagem. Há um anel O entre a luva e o eixo.



7A bomba é conectada ao motor por meio de um acoplamento elástico. A bomba gira no sentido horário quando vista da extremidade de acionamento.

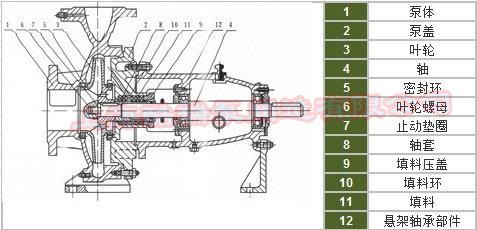

ÉDiagrama da estrutura da bomba centrífuga:













ÉSignificado do modelo de bomba centrífuga:

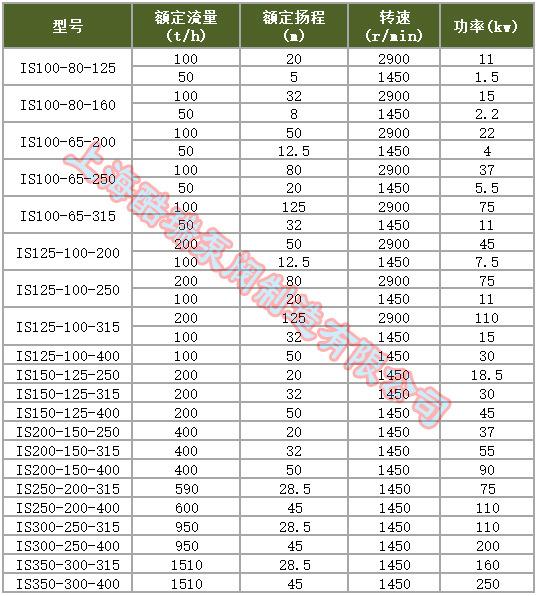

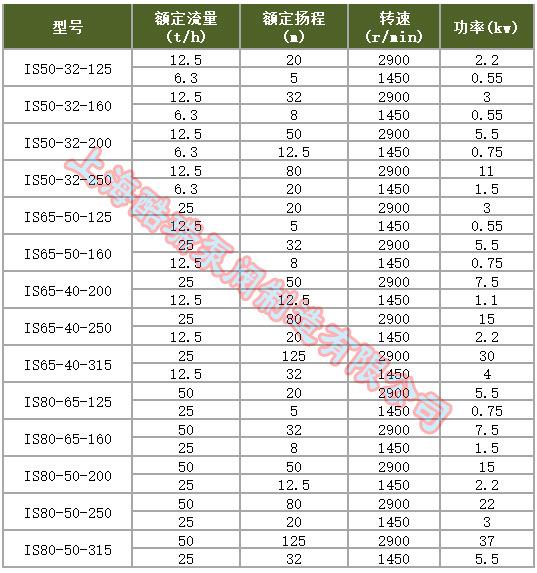

ÉParâmetros do modelo de bomba centrífuga:














ÉCausas e soluções de falha de bomba centrífuga:
