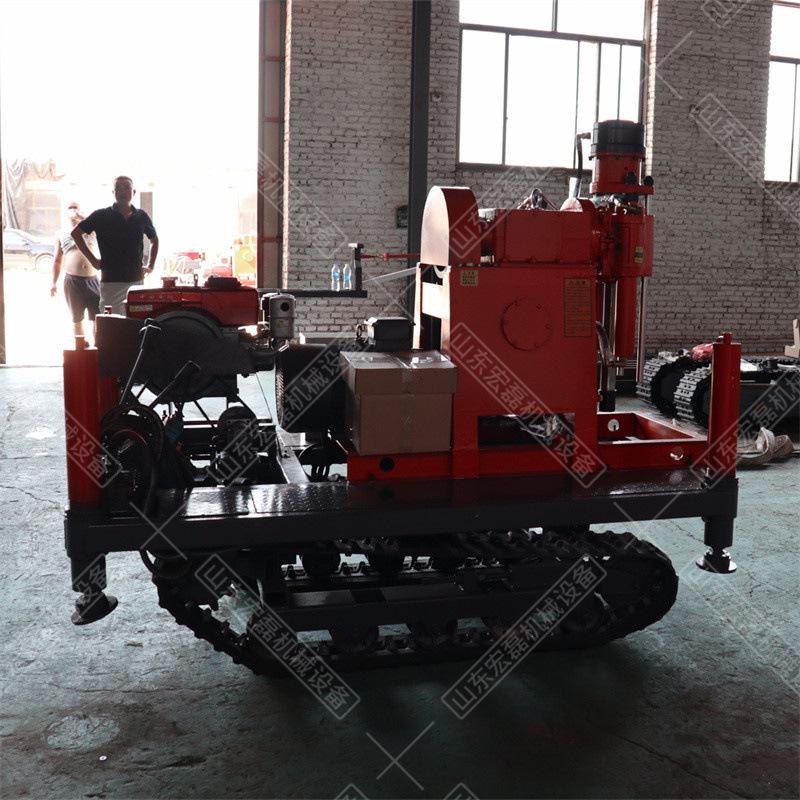

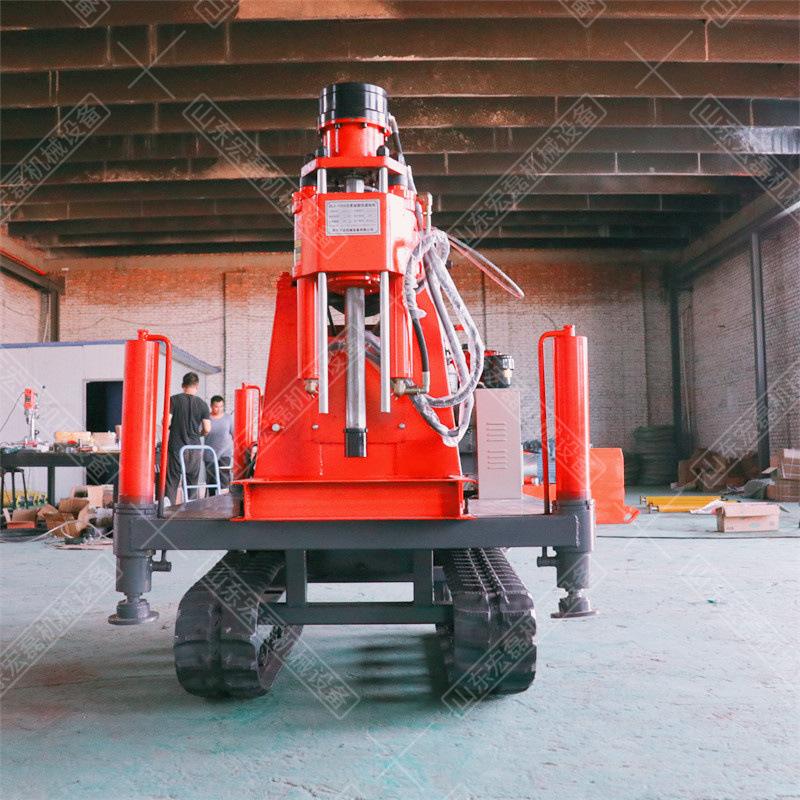

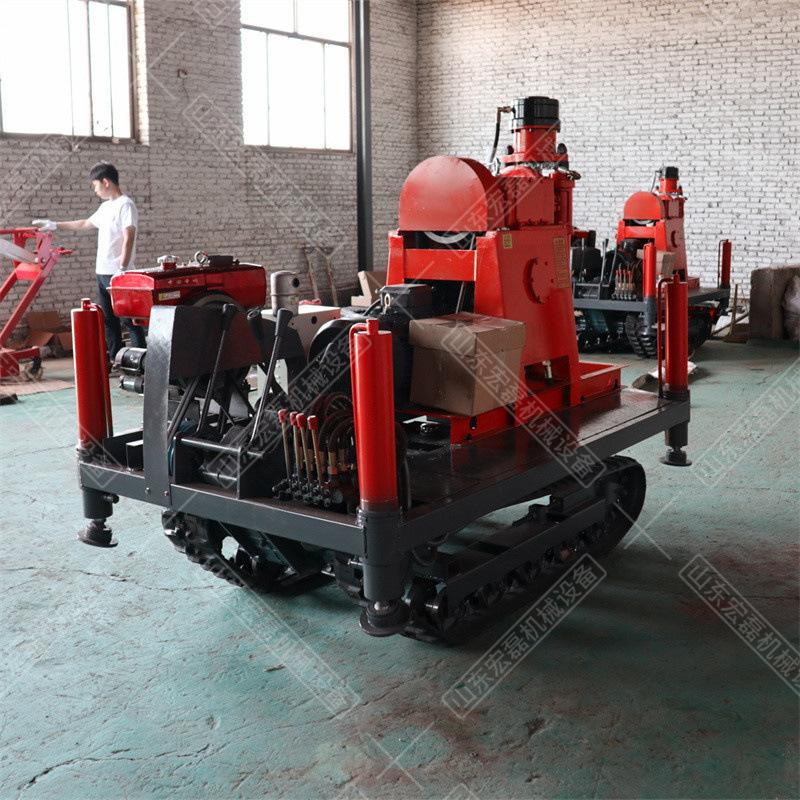

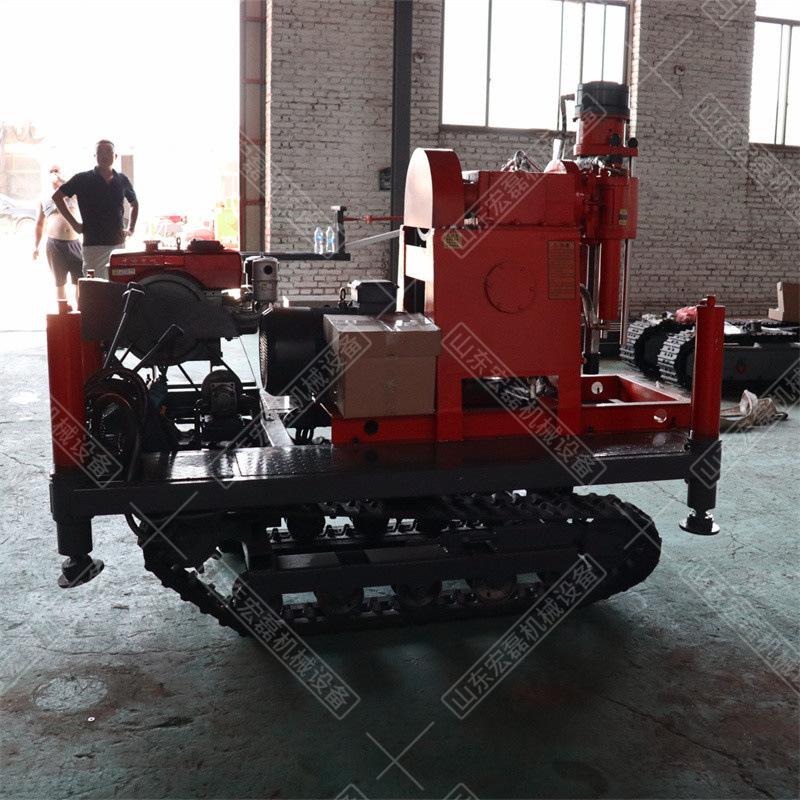

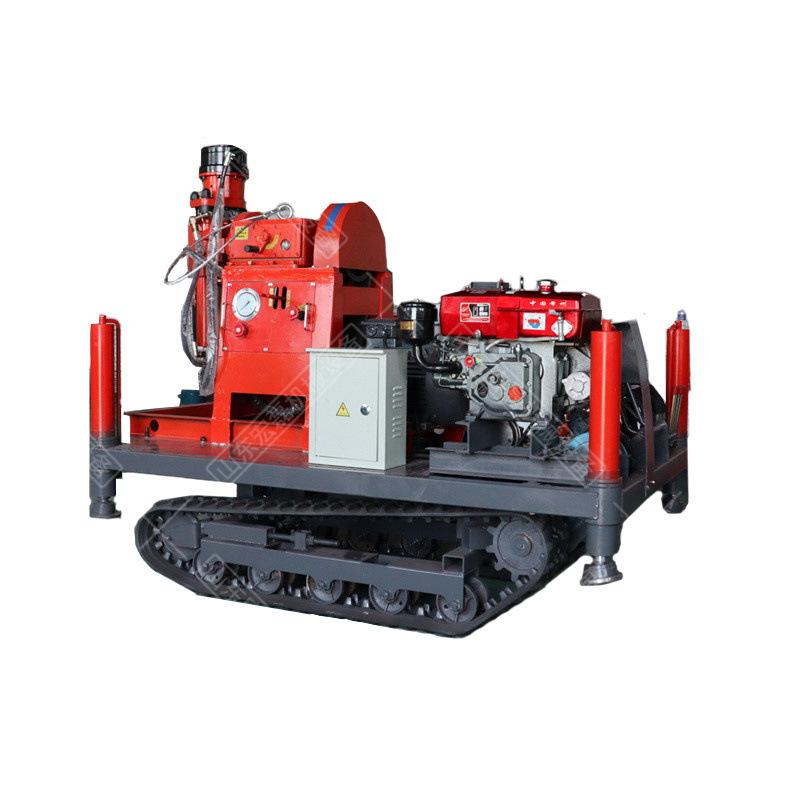

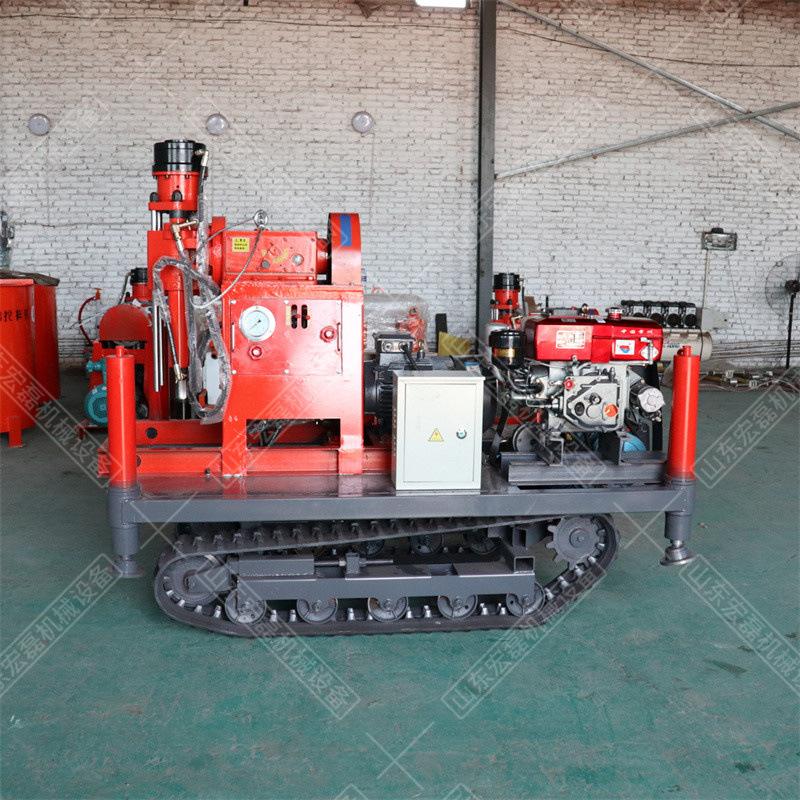

Equipamento de perfuração integrado para reforço de injeção de lagarta
As plataformas de perfuração de túneis da série ZLJ para minas de carvão são usadas principalmente para exploração de água, exploração de gás, prevenção de poeira e injeção de água em diferentes ângulos em minas de carvão, bem como vários furos de engenharia e furos de estrutura geológica. Usado principalmente dentro da mina, para perfurar furos de exploração de água de 0 a 360 graus, furos de estrutura geológica, furos de extinção de incêndio, extração de gás e outros furos de engenharia. Ele também pode fazer furos geológicos e outros furos de engenharia no solo. É usado para perfurar rochas em minério de ferro para facilitar a mineração de minério. Também pode ser usado para túneis subterrâneos, valas de cabos, poços de fundação, perfuração e rejuntamento. Exploração geológica terrestre, reforço de fundações de edifícios e vários ângulos de exploração de água, exploração de carvão, bloqueio de água e furos de extração de telhas em minas de carvão, minas de ferro e minas de ouro.
Adota transmissão mecânica, com estrutura simples, tamanho pequeno, peso leve, operação fácil e desempenho confiável. É equipado com mandril hidráulico e cilindro de alimentação hidráulica.
O propósito principal:
É usado principalmente para perfurar furos em vários ângulos dentro de minas para exploração de água, exploração de carvão, extração de gás, prevenção de poeira e injeção de água, e outros propósitos. Também pode ser usado para exploração geológica do solo, reforço de fundações de edifícios e outros propósitos.
|
Parâmetros técnicos |
ZLJ-200 |
ZLJ-250 |
ZLJ-350 |
ZLJ-400 |
ZLJ-1500 |
|
|
Torque de saída nominal do eixo vertical (N?1?7Bm) |
200 |
250 |
350 |
400 |
1500 | |
|
Use tubo de perfuração |
(milímetros) |
φ42 |
φ33,5/42 |
φ33,5/42 |
φ42 |
φ42/50 |
|
Profundidade de perfuração |
φ33,5 tubo de perfuração (m) |
50 |
100/75 |
200/150 |
200 |
250/200 |
|
Haste de perfuração φ42 (m) |
|
75 |
150 |
|
200 |
|
|
Diâmetro de perfuração |
Abertura (mm) |
φ89 |
φ89 |
φ89 |
φ108 |
φ108 |
|
Furo final (mm) |
≥φ50 |
≥φ50 |
≥φ50 |
≥φ76 |
≥φ76 |
|
|
Diâmetro do eixo vertical |
× |
φ44 |
φ44 |
φ44 |
φ44 |
φ54 |
|
Rotações verticais do eixo |
(rp/m) |
112/192/350 |
120/205/363 |
120/214/375 |
115/205/360 |
123/219/385 |
|
Curso do eixo vertical |
(milímetros) |
400 |
400 |
400 |
400 |
400 |
|
Força de tração nominal |
(kN) |
22(a 7MPa) |
12 (a 7 MPa) |
12 (a 7 MPa) |
30 (a 7 MPa) |
50(a 10MPa) |
|
Impulso nominal |
(kN) |
16 (a 7 MPa) |
9(a 7MPa) |
9(a 7MPa) |
20(a 7MPa) |
30 (a 10MPa) |
|
Faixa de ângulo de perfuração |
（。） |
0~3600 |
0~3600 |
0~3600 |
0~3600 |
0~3600 |
|
Capacidade do guincho |
(kN) |
|
7,35/5,88/3,28 |
8,7/4,74/2,69 |
15/8/4,5 |
18/10/5.7 |
|
Velocidade da camada de corda única do guincho |
(EM) |
|
0,22/0,374/0,672 |
0,25/0,45/0,79 |
0,25/0,45/0,79 |
0,26/0,46/0,81 |
|
Capacidade da corda do tambor |
(m) |
|
26,8 |
30 |
30 |
40 |
|
Use o diâmetro do cabo de aço |
(milímetros) |
|
φ8,8 |
φ11 |
φ11 |
φ11 |
|
Pressão de uso do mandril de mola |
（MPa） |
6 |
6 |
6 |
6,5 |
8 |
|
Mandril de mola/(?:)/grande força de fixação |
(kN) |
30 |
30 |
30 |
35 |
50 |
|
Use modelo de bomba de óleo |
|
YBC-12/125 |
YBC-12/125 |
YBC-12/125 |
YBC-12/125 |
YBC-16/160 |
|
Pressão nominal da bomba de óleo |
（MPa） |
12,5 |
12,5 |
12,5 |
12,5 |
16 |
|
Fluxo nominal da bomba de óleo |
(L/min) |
12 |
12 |
12 |
12 |
16 |
|
motor |
modelo |
YBK2-112M-4 |
YBK2-112M-4 |
YBK2-132S-4 |
YBK2-132M-4 |
YBK2-160M-4 |
|
Potência (kW) |
4 |
4 |
5.5 |
7,5 |
15 |
|
|
Velocidade (r/min) |
1440 |
1440 |
1400 |
1400 |
1460 |
|
|
Tensão nominal (V) |
380/660 |
380/660 |
380/660 |
380/660 |
380/660 |
|
|
Corrente nominal (A) |
8.8/5.1 |
8.8/5.1 |
11,6/6,7 |
15,4/8,8 |
26,6/13,1 |
|
|
qualidade |
(kg) |
380 |
480 |
500 |
615 |
800 |
|
Dimensões |
(milímetros) |
1036×550×1150 |
1230×600×1185 |
1250×640×1265 |
1250×640×1265 |
1480×680×1290
|
