Válvula de êmbolo flange U41H aço inoxidável resistente ao desgaste garantia de qualidade um ano Laixin

1. Introdução do produto:

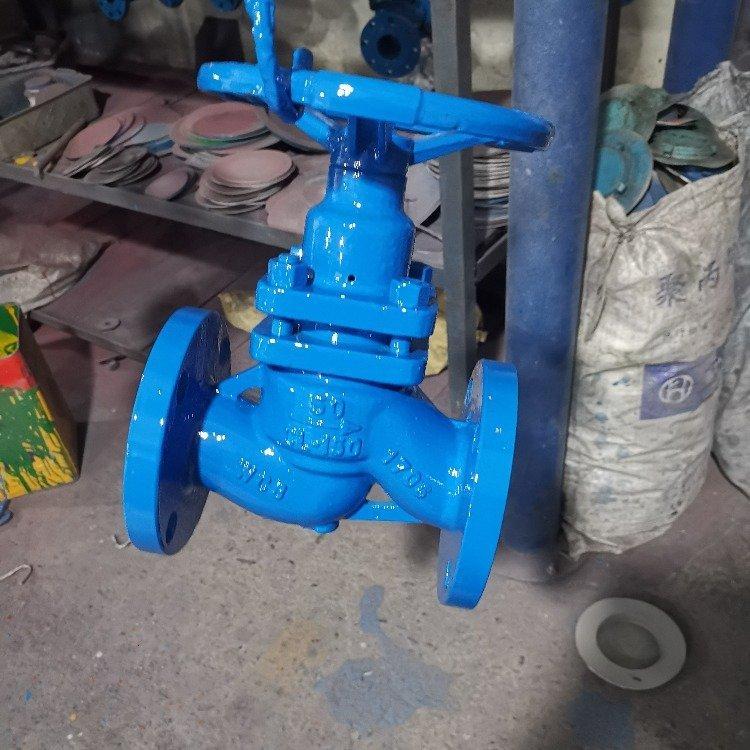

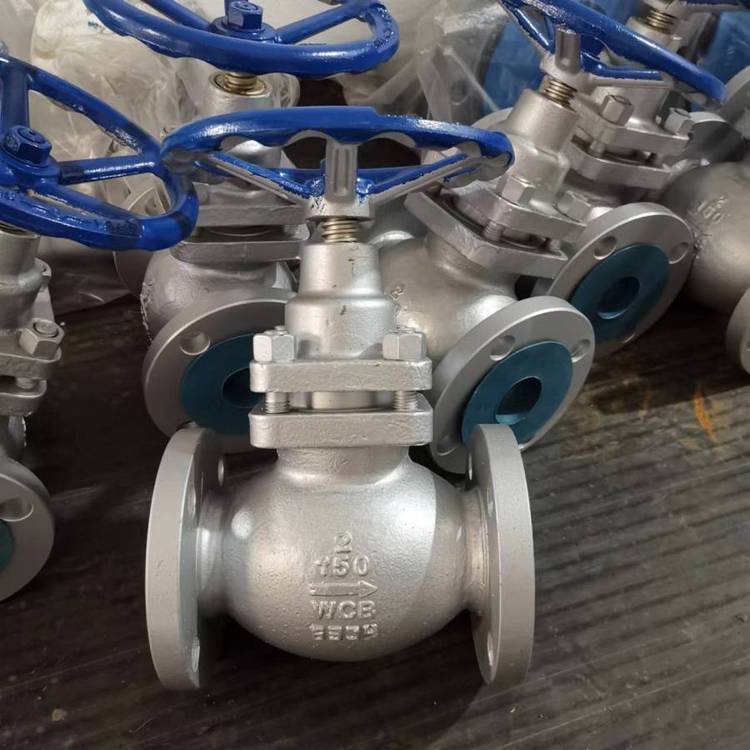

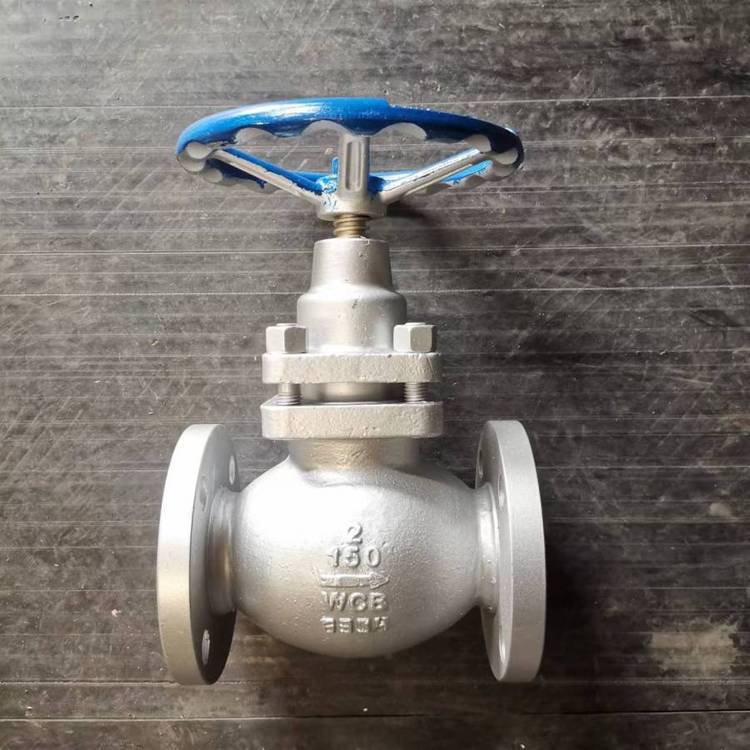

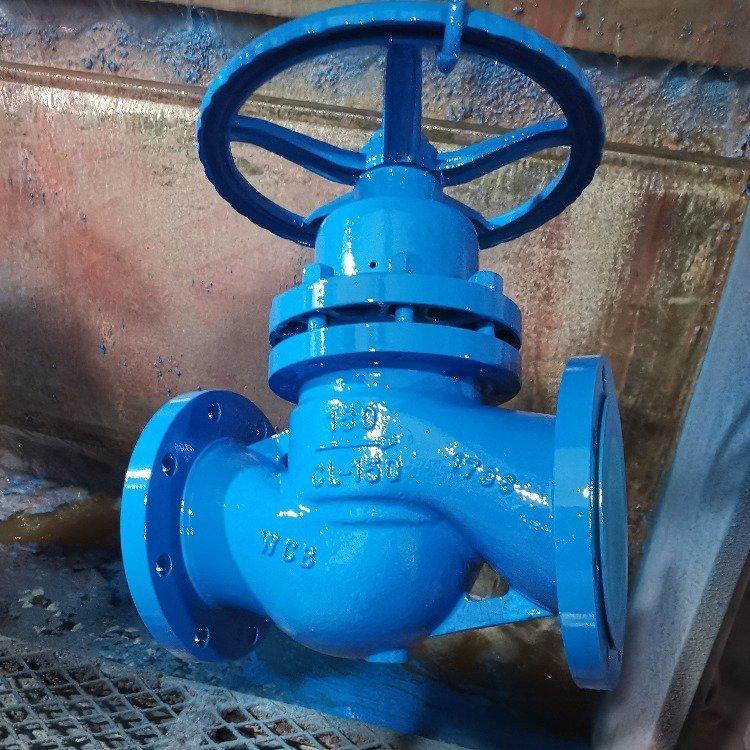

A válvula de êmbolo U41SF American Standard é composta de corpo de válvula, tampa de válvula, haste de válvula, êmbolo, guia, anel de vedação, volante e outras peças (conforme mostrado na figura). Quando o volante gira, o êmbolo é acionado pela haste da válvula para alternar para cima e para baixo na luva guia, de modo que a superfície do cone inclinado na extremidade do êmbolo e a superfície do cone do assento da válvula completem as funções de abertura e fechamento da válvula. Um ajuste de interferência é adotado entre o êmbolo e o anel de vedação na válvula. Ao ajustar a força de pré-aperto do parafuso do flange do meio, a força lateral gerada pela compressão do anel de vedação é selada com o círculo externo do êmbolo na superfície do furo do corpo da válvula, garantindo assim a vedação da válvula.

2. Princípio de funcionamento:

Quando o volante gira, a haste da válvula aciona o êmbolo para alternar para cima e para baixo na luva guia, de modo que a superfície do cone inclinado na extremidade do êmbolo e a superfície do cone do assento da válvula completem as funções de abertura e fechamento da válvula. Um ajuste de interferência é adotado entre o êmbolo e o anel de vedação na válvula. Ao ajustar a força de pré-aperto do parafuso do flange do meio, a força lateral gerada pela compressão do anel de vedação é selada com o círculo externo do êmbolo na superfície do furo do meio do corpo da válvula, garantindo assim a vedação da válvula.

3. Parâmetros de desempenho:

Material do corpo da válvula

Ferro fundido, aço fundido, aço inoxidável, aço cromo-molibdênio

Material de superfície de vedação

H, Y, W, SM

pressão do trabalho

1,6-10 MPA

Temperatura de operação

-20°C-450°C

Diâmetro da válvula

DN15-DN300

Método de conexão

: Flange, rosca interna

método de transferência

Manual, transmissão por engrenagem sem-fim

Mídia aplicável

Água, óleo, gás, gás combustível, ácido

Padrões de Fabricação

Padrão Americano

4. Tamanho da conexão:
