Desenho de instalação do misturador submersível de aço inoxidável 304 Direção de impulso ajustável Misturador de impulso sem canto morto

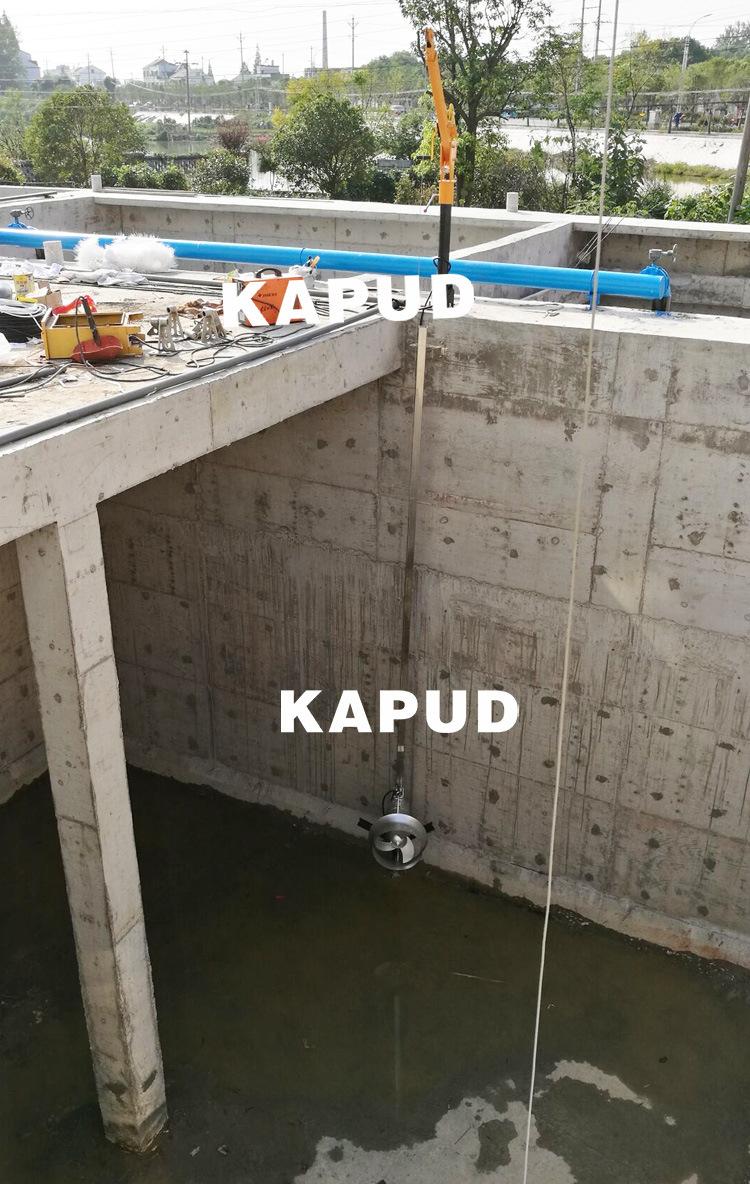

Diagrama de instalação do misturador submersível de aço inoxidável de 2,5 kW, direção de impulso ajustável, sem ângulo morto, misturador de fluxo de pressão

1. Características de desempenho do misturador submersível QJB

1. Estrutura compacta, tamanho pequeno, peso leve, operação e manutenção simples, instalação rápida e conveniente e longa vida útil.
2. O impulsor é otimizado em design e tem alta eficiência. As lâminas varridas têm função de autolimpeza para evitar emaranhamento e bloqueio de detritos.
3. Quando usado em conjunto com um sistema de aeração, o consumo de energia pode ser bastante reduzido, a oxigenação pode ser significativamente aumentada e a sedimentação pode ser efetivamente evitada.
4. O enrolamento do motor é de isolamento classe F, com um nível de proteção de IP68. Ele usa lubrificação única e rolamentos NSK livres de manutenção, e tem funções de detecção de vazamento de câmara de óleo e proteção térmica de bypass do motor, tornando o trabalho do motor mais seguro e confiável.
5. Dois selos mecânicos. O material do selo mecânico é carboneto de tungstênio resistente à corrosão, e todos os fixadores são feitos de aço inoxidável.
6. Misturadores submersíveis podem ser usados com ou sem defletor. O defletor pode melhorar ligeiramente a eficiência e controlar a ação do jato de água.

2. Composição do misturador submersível QJB
O misturador submersível de fundição tipo QJB é composto principalmente de motor submersível, mecanismo de vedação, impulsor, tampa guia, guincho de manivela, sistema de instalação, controle elétrico, etc. O impulsor gira e agita o líquido sob o acionamento do motor para produzir um jato giratório e usa a tensão de cisalhamento ao longo da superfície do jato para misturar, de modo que o líquido fora do campo de fluxo produza um efeito de agitação por atrito e forme um fluxo de volume durante a mistura, e um modo de fluxo de grande volume é aplicado para obter entrega controlada de fluido.

3. Aplicação do misturador submersível QJB
A série de mistura e agitação de misturadores submersíveis é adequada para a mistura de líquidos contendo matéria suspensa em estações de tratamento de esgoto e processos industriais; mistura e homogeneização de esgoto, águas residuais e lodo; processo de espessamento; processo de desidratação de lodo; otimização da transferência de calor; limpeza de piscinas de esgoto; prevenção de condensação e sedimentação de partículas na parede e no fundo da piscina; remoção de matéria suspensa; criação de fluxo de água, etc. O processo e o processo industrial precisam manter o meio sólido e líquido bifásico ou sólido, líquido, gasoso trifásico uniformemente misturado e reagido.

4. Âmbito de aplicação do misturador submersível QJB
O misturador submersível deve ser capaz de operar normalmente e continuamente nas seguintes condições:
1. A temperatura média não excede 40℃;
2. O valor do pH do meio está entre 5 e 9;
3. A densidade do líquido não excede 1150kg/m3;
4. Para operações de mergulho de longo prazo, a profundidade de mergulho geralmente não excede 20 m.
O misturador submersível deve estar totalmente submerso em água para funcionar e não pode funcionar em ambientes inflamáveis, explosivos e altamente corrosivos!
